Max/Min. Füllstandschalter
In dieser Applikation wird Pointek ULS 200 als Max/Min. Schalter eingesetzt.
Ausschlaggebend ist der Messbereich des Schalters, und nicht die potentielle Füllhöhe
des Materials. Folglich muss der Min. und/oder Min/Min. Schaltpunkt innerhalb des
Messbereichs des Gerätes liegen (3 / 5 Meter).
Fällt der Füllstand auf die untere Grenze des Messbereichs ab, so kommt es zu
Echoverlust und bei anhaltendem Echoverlust zum Failsafe-Betrieb. Der Failsafe-Modus
ist applikationsbezogen einzustellen.

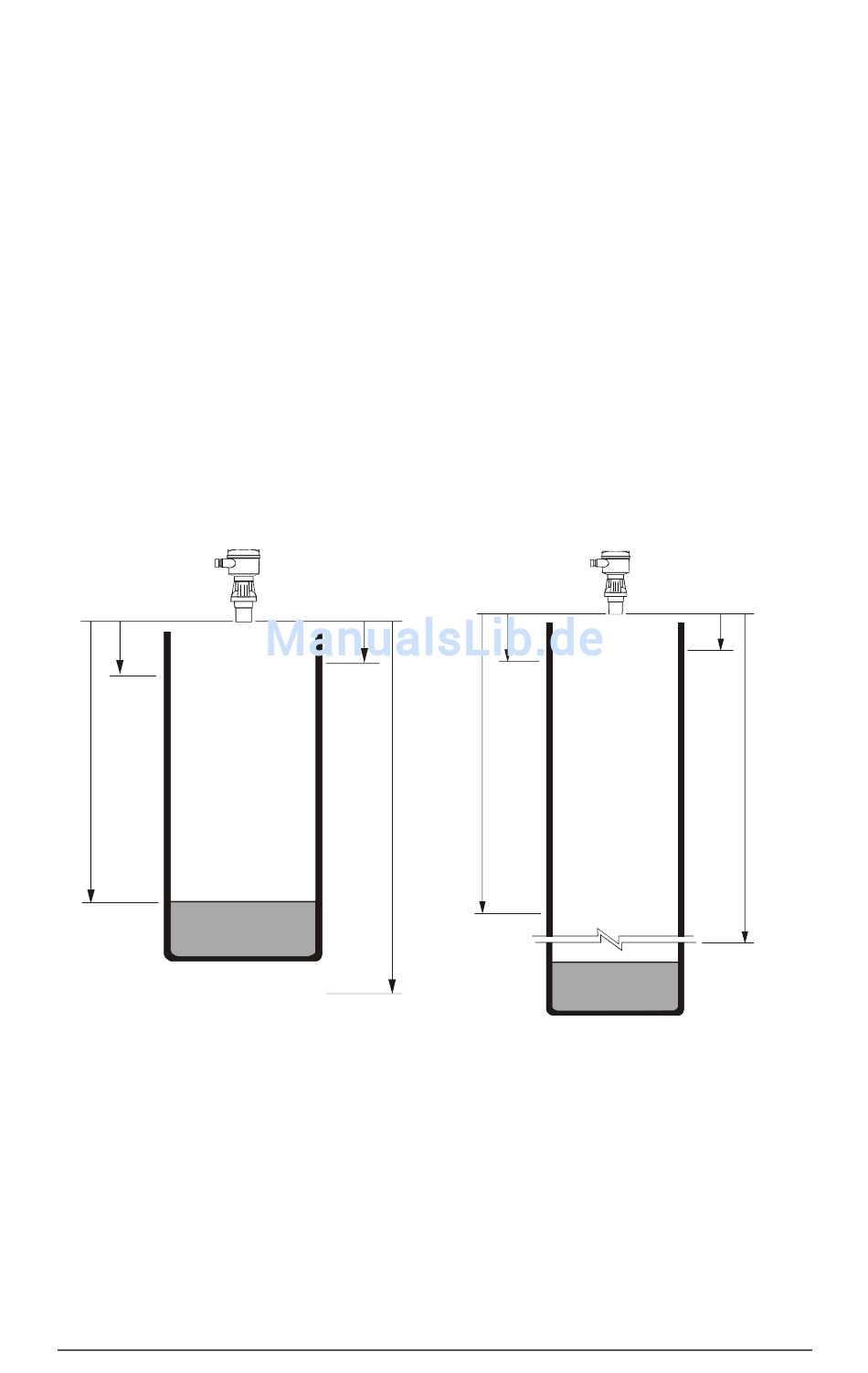

Einstellungen
Alarmfunktion 1 - Max. / Min. Alarm
Alarmschaltpkt. Einstellung der Max. und/oder Min. Alarmschaltpunkte auf
Failsafe Modus 1 - Max.
Failsafe = 1, 2 oder 3
Max.
Bsp. 1 m
Min.
Bsp. 4.5 m
Seite 16
die gewünschten Werte
2 - Min.
3 - Halten
Ausblen-
dung
Bsp. 0.5 m
Grenzwert
Messbereich,
Bsp. 5.5 m
ULS 200 – BETRIEBSANLEITUNG
Failsafe = 2 oder 3
Max.
Bsp. 1 m
Min.
Bsp. 4.5 m
Ausblen-
dung
Bsp. 0.5 m
Grenzwert
Messbereich,
Bsp. 5.5 m
7ML19981AS31
