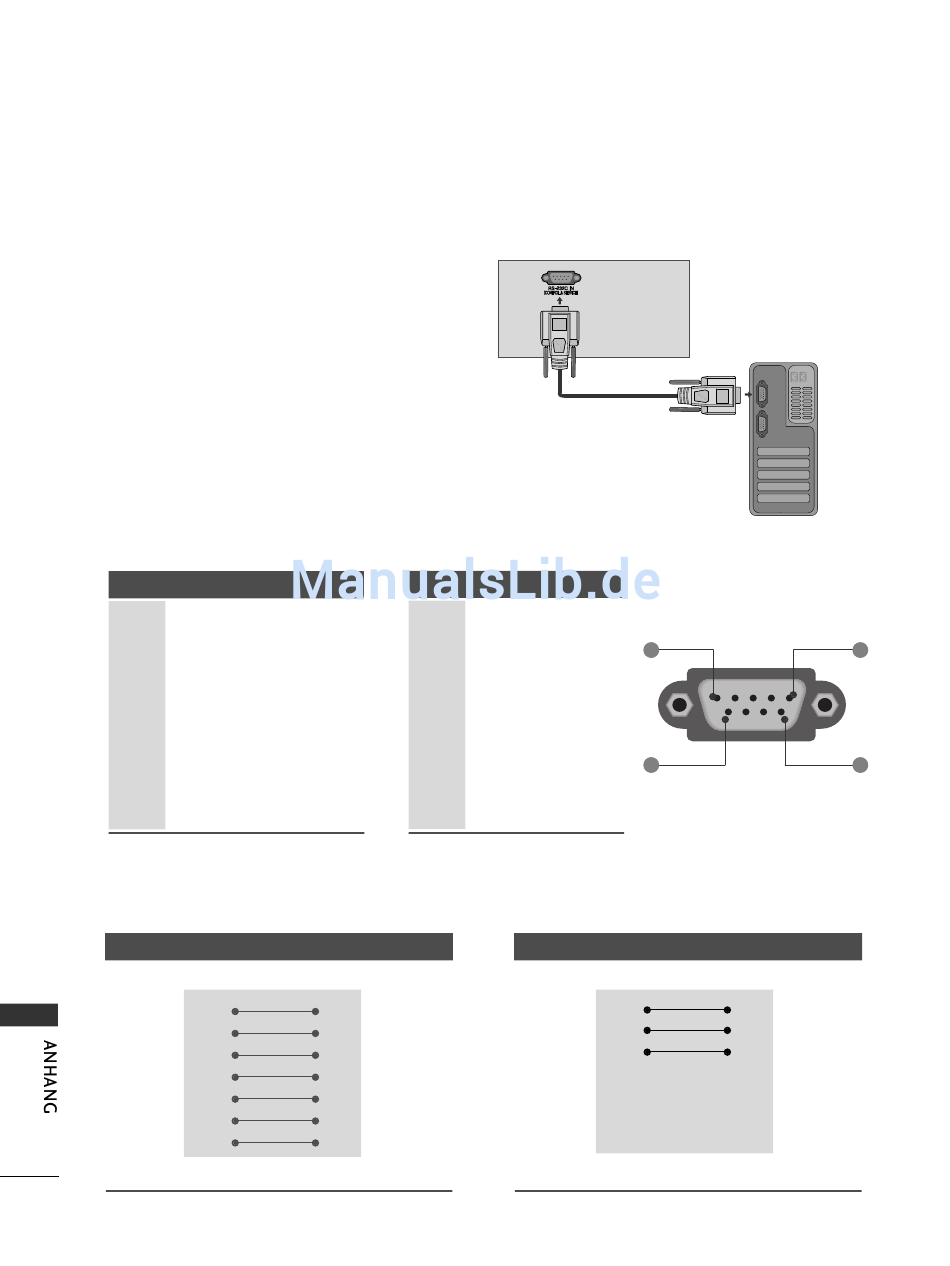

ANSCHLUSS EINES EXTERNEN STEUERGERÄTS

RS-232C-Einrichtung

Schließen Sie den RS-232C-Eingangsstecker an ein
externes Steuergerät (z. B. einen
Computer oder ein A/V-Steuersystem) an und steuern
Sie die TV-Funktionen extern.
Schließen Sie den seriellen Anschluss des Steuergeräts
an den RS-232C-Stecker an
der Rückseite des TV-Geräts an.
H I N W E I S : Das RS-232C-Anschlusskabel wird nicht mit
dem TV-Gerät mitgeliefert.
Anschlusstyp; D-Sub 9-Pin männlich
Nr.
1
2
3
4
5
6
7
8
9
(Nur 19/22/26/32/42 LH250C, 32 LH202C)
RS-232C-Konfigurationen
7-adrige Konfigurationen (Standard-RS-232C-Kabel)
RXD
TXD
GND
DTR
DSR
RTS
CTS
D-Sub 9
118
Pin-Name
Kein Anschluss
RXD (Datenempfang)
TXD (Datenübertragung)
DTR (DTE-Seite bereit)
oder
GND
DSR (DCE-Seite bereit)
RTS (Bereit zu senden)
CTS (Löschen zu senden)
Kein Anschluss
PC TV
2 3
3 2
5 5 GND
4 6
6 4
7 8
8 7
D-Sub 9
Nr. Pin-Name
1
Kein Anschluss
2 RX RS232
3 TX RS232
4 IR von TV
5 GND
6
Kein Anschluss
7 +5V
8
Kein Anschluss
9 +12V
(Nur 22/26/32/37/42 LH200H)
3-adrige Konfigurationen (nicht Standard)
TXD RXD
RXD TXD
GND
DSR DTR
DTR DSR
CTS RTS
RTS CTS
1
6
PC TV
2 3
3 2
5 5
4 6
6 4
7 7
8 8
D-Sub 9 D-Sub 9
5
9
TXD
RXD
GND
DTR
DSR
RTS
CTS
