Technische Daten / Specifications
Frequenzbereich / Frequency range
Verstärkung / Amplification
Ausgangsspannung 3. Ord EN 50083-3
Output level 3rd order EN 50083-3 / 60dB
Dämpfungssteller / Attenuator
Frequenzbereich Rückkanal /
Frequency range return path
Verstärkung / Amplification
Dämpfungssteller / Attenuator
Frequenzbereich / Frequency range
Verstärkung / Amplification
Ausgangsspannung 3. Ord EN 50083-3
Output level 3rd order EN 50083-3 / 60dB
Dämpfungssteller / Attenuator
Entkopplung Stamm / Isolation trunk
Spannungsversorgung / Power supply
Stromaufnahme an 13/14 VDC / Current consumption
Gehäuse / Housing
Gehäuse mit Deckel / Housing, cover
Abmessungen incl. F-Buchsen / Dimensions incl. F conn. 140 x140x27 mm
Zubehör / Accessory
F-Quick / Crimp
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
... a link to the future
TERR
85-862 MHz
TERR
15-22 dB
TERR
115 dBµV
IMA
TERR
0 - 15 dB
TERR
5 - 65 MHz
TERR
8 - 9 dB
TERR
0 - 10 dB
SAT
950-2400 MHz
SAT
16-23 dB
SAT
115 dBµV
IMA
SAT
0 - 15 dB
SAT
38 dB typ.
370 mA
Zink-Druckguss / Zinc die-cast
MK 75
DV 90
MK 90, 95, 99
DV 95
Technische Änderungen vorbehalten
Technical modifications reserved

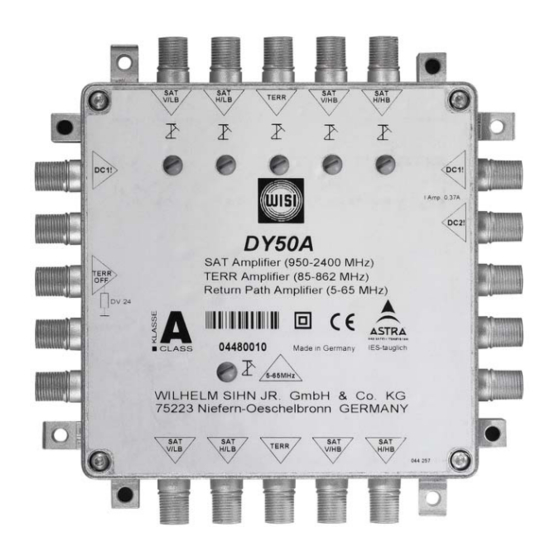

WISI MULTISYSTEM QUICK
DY 50A
SAT-Verstärker
SAT amplifier
4 SAT-Ein-Ausgänge + 1 TERR. Ein- Ausgang
Eingang:
0 -15 dB-Dämpfungssteller für SAT / TERR.
Rückkanal:
0 -10 dB-Dämpfungssteller
Hohe Abschirmung Class A
Rückweg und ASTRA-IES tauglich
4 SAT inputs and outputs + 1 TERR. input and output
Input:
0 -15 dB attenuator at SAT / TERR.
Return path:
0 -10 dB attenuatorr
High screening, Class A
Return path and IRS (Integrated Reception System)
Erdung bzw. Potentialausgleich!
Nach EN 50 083-1 muß die Satelliten-Antennenanlage den Sicherheitsanforderungen
wie z.B. Erdung, Potentialausgleich entsprechen.
Grounding and Potential Equalization
Pursuant to EN 50 083-1 the satellite antenna system must comply with safety
requirements, i.e., grounding and potential equalization.
Betriebsanleitung
Operating instructions
044 254
