Browserüberwachung (ab SW
2.45)
Öffnen Sie wie gewohnt Ihren Browser. Tragen Sie
in der Adresszeile die IP-Adresse der CMC-TC Pro-
cessing Unit ein. Es erscheint das Anmeldefenster.
8.1.1 Anmelden
1
2
3

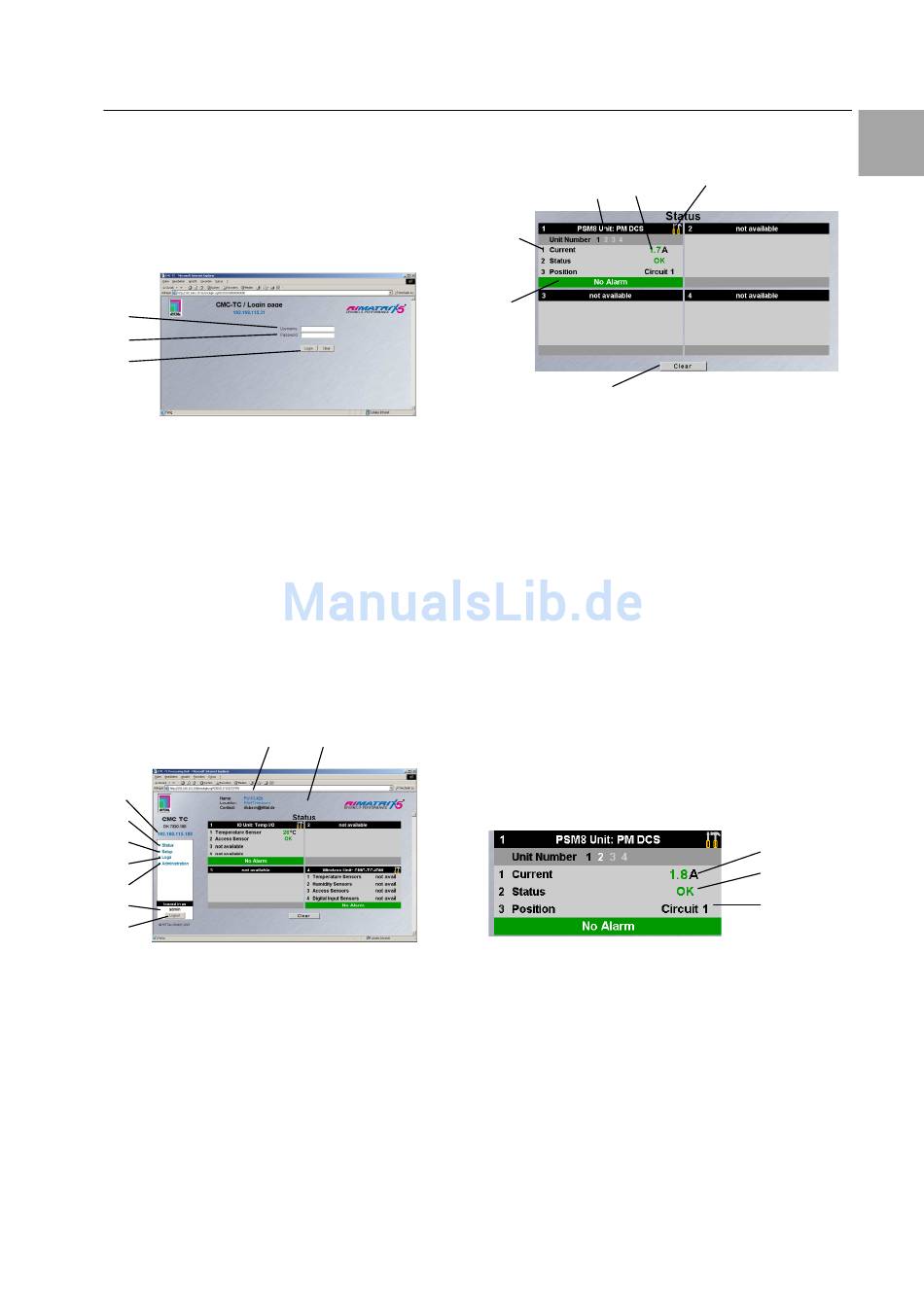

Abb. 13 Anmeldefenster
Legende
1
Username
2
Password
3
Login bzw. Clear-Button
Geben Sie im Anmeldefenster den http-
Benutzernamen und das http-Passwort der Proces-
sing Unit ein.
Werkseinstellung:
Benutzername: admin
Passwort:
admin
Bestätigen Sie die Eingabe mit dem Login-Button.
Zum Löschen der Eingabe den Clear-Button klicken.
8.1.2 Hauptseitenansicht
1
3
4
5
6
7
8
9
Abb. 14 CMC-TC Hauptseitenübersicht
Legende
1
Adressleiste
2
Statusfenster
Wie oben gezeigt
3
IP-Adresse der Processing Unit
4
Link zur Hauptseitenansicht
5
Setup-Link
6
Alarm- und Event-Logging-Link
7
Administration-Link
8
Username
9
Benutzer-Logout
Aktiv 8fach PSM-Module
Browserüberwachung (ab SW 2.45) 8
8.1.3 Allgemeine Übersicht (Statusfens-
Abb. 15 Sensoren-Übersicht
Legende
1
2
3
4
5
6
2
8.1.4 Überwachung über Browser
Abb. 16 PSM-Modul Übersicht
Current:
Status:
Position:
ter)
3
6
1
4
5
Anschlussnummer und Sensorname
Link zum Konfigurieren des Sensors
Statusanzeige des Sensors
Warn- bzw. Alarmstatus des Sensors
grün: keine Warnung/kein Alarm
gelb: Warnung
rot: Alarm (Fehlfunktion)
Quittieren von Ereignissen
Durch Klicken der Clear-Taste können Timeouts,
Configuration Changes oder Aktualisieren aller ange-
schlossenen Sensoren gestartet werden. Hierdurch
wird die CMC-TC PU neu abgefragt und die Webseite
neu aufgebaut.
Angeschlossene PSM-Module
Schwarze Ziffer: Statusanzeige des aufgerufenen
PSM-Moduls
Weiße Ziffer: Angeschlossenes PSM-Modul.
Graue Ziffer: nicht verfügbare oder nicht angeschlos-
sene PSM-Module
Anzeige des aktuellen Stromwertes
der an das Aktiv PSM angeschlos-
senen Verbraucher (Server etc.)
Zeigt an, ob der eingegebene
Stromgrenzwert eingehalten wird.
Bei Über- bzw. Unterschreitung des
Grenzwertes erfolgt eine Meldung.
Zeigt an, an welchen Stromkreislauf
das Modul angeschlossen ist (bei
redundanter Versorgung der PSM-
Schiene)
