Installations- und Bedienungsanleitung
ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort
Installations- und
Bedienungsanleitung
Art.-Nr.: 00.902-014.00
Für Funksicherheitsschlösser der Serien
ÜLOCK Battery Premium FS 001 ... F / FS 002 ... F
ÜLOCK Battery Comfort
ÜLOCK Inductive
FS 003 ... F / FS 004 ... F
F
FS 001 ...
/ FS 002 ...
F
FS 003 ...
/ FS 004 ...
FS 011 ... F / FS 012 ... F
FS 013 ... F / FS 014 ... F
Ausgabe 01 vom 17.10.2017
F
F
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Südmetall ÜLOCK Battery Premium FS 001 ... F
Inhaltszusammenfassung für Südmetall ÜLOCK Battery Premium FS 001 ... F

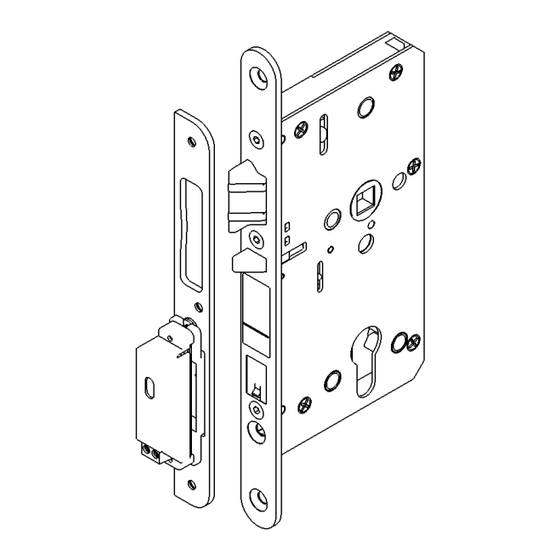

- Seite 1 Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort Installations- und Bedienungsanleitung Für Funksicherheitsschlösser der Serien ÜLOCK Battery Premium FS 001 … F / FS 002 … F FS 003 … F / FS 004 … F ÜLOCK Battery Comfort FS 001 … / FS 002 …...
-
Seite 2: Inhaltsverzeichnis
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort Inhaltsverzeichnis Beschreibung ....................5 Technische Daten ÜLOCK Battery Premium/Comfort ......5 Technische Daten ÜLOCK Inductive ............6 Technische Daten Modul Sendeeinheit ..........6 Lieferumfang ÜLOCK Battery Premium/Comfort ........7 Lieferumfang ÜLOCK Inductive .............. 7 Zubehör .................... - Seite 3 Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort Hinweise Diese Anleitung richtet sich an geschultes Fachpersonal mit Kenntnissen in der Installation von Tür- und Beschlagkomponenten und bietet Hinweise zur Mon- tage, Inbetriebnahme und Handhabung dieses Produkts. Lesen Sie diese Anlei- tung vor der Montage oder Inbetriebnahme aufmerksam durch.
-
Seite 4: Allgemein
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort Allgemein 1. Vor Montage des Fluchttürverschlusses die Tür auf richtige Installation, kor- rekte Aufhängung, Dichtungen und Türspalt prüfen. 2. Prüfung, ob die Tür die Verwendung des Verschlusses ohne Einschränkungen zulässt und die Verschlüsse für diese Türen geeignet sind: Die oben genann- ten Schlossserien sind für einflügelige Türen und für Feuer- und Rauchschutz- türen aus Holz, Blech und Stahl bis 200 kg Türgewicht geeignet. -
Seite 5: Beschreibung
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 1 Beschreibung 1.1 Technische Daten ÜLOCK Battery Premium/Comfort Allgemeine Beschreibung Automatisch verriegelndes Panikschloss Fallenriegel Hilfsfalle Schließwerk für Profilzylinder (PZ) für Rundzylinder (RZ) Spannungsversorgung 3 – 3,6 V DC ... -
Seite 6: Technische Daten Ülock Inductive
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 1.2 Technische Daten ÜLOCK Inductive Allgemeine Beschreibung Automatisch verriegelndes Panikschloss Fallenriegel Hilfsfalle Schließwerk für Profilzylinder (PZ) für Rundzylinder (RZ) Temperaturbereich Betriebstemperatur: von -10°C bis +50°C Lagertemperatur: von -20°C bis +60°C ... -
Seite 7: Lieferumfang Ülock Battery Premium/Comfort
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 1.4 Lieferumfang ÜLOCK Battery Premium/Comfort 1x ÜLOCK 1x Batteriefach mit 1x Abdeckung 1x Anleitung Battery 2x AAA L92 Lithium Batterien 1.5 Lieferumfang ÜLOCK Inductive 1x ÜLOCK 1x Schließblech mit 1x Abdeckung 1x Anleitung Inductive Modul Sendeeinheit... -
Seite 8: Zubehör
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 1.6 Zubehör Handsender Schließblech (für Stumpf und Falztüren) Drückerbeschläge mit geteiltem Drückerstift Schließzylinder Fingerscan, RFID, Tastatur (Unter-/Aufputz) I/O Modul 1.7 Funktion/Applikation Schließen: Die Tür wird beim Schließen automatisch über einen 20 mm Fallenriegel verschlossen. -
Seite 9: Montage
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 2 Montage FS 001 … F FS 002 … F FS 003 … F FS 004 … F FS 001 … FS 002 … FS 003 … FS 004 … FS 011 … F FS 012 …... - Seite 10 Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort Schritt 1 Schloss in die vorbereitete Schlosstasche bringen und mit geeigne- ten Senkkopfschrauben, mind. Ø4x30 bei Holz- bzw. M4x30 bei Stahltüren, verschrauben. Schritt 2 Schließblech mit geeigneten Senkkopfschrauben in der Zarge, mind. Ø4x30 bzw.
-
Seite 11: Montage Modul Sendeeinheit
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 3 Montage Modul Sendeeinheit 1. Kontrolle der Ausfräsung für die Sendespule auf der Schließ- blechseite 2. Überstand Modul Sendeeinheit entsprechend dem Türspalt einstellen Türspalt (mm) Distanzscheiben (Stk.) 2 – 3... - Seite 12 Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 3. Anschluss Spannungsversorgung und 4. Vertikal einstellen (Torx 10) Schließblech befestigen 4. Kontrolle! Übereinstimmung der Markierungen...
-
Seite 13: Installation Ülock Battery Premium/Comfort
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 4 Installation ÜLOCK Battery Premium/Comfort 1. Batteriefach einsetzen Batteriefach bis auf Anschlag entsprechend der Abbildung in die Öffnung schieben. 2. Anlernen des Handsenders Zum Anlernen den Anlernknopf am Schloss kurz betätigen (LED blinkt grün), anschließend den oberen Knopf der Funkfernbe- dienung drücken... -
Seite 14: Abdeckung Für Das Batteriefach Einsetzen
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 4.1 Abdeckung für das Batteriefach einsetzen 2. Einhängen 1. Einschieben 3. Einrasten... -
Seite 15: Bedienung
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 5 Bedienung Ereignis Handlung Meldung Bemerkung Schloss 1. Einlernen eines Handsenders 1.1. Programmier- LED – Anzeige Schloss in knopf am im Program- Lernbereit- Schloss kurz mierknopf schaft drücken blinkt langsam grün 1.2. Handsender LED –... -
Seite 16: Batteriewechsel Ü-Lock Battery
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 6 Batteriewechsel Ü-LOCK Battery 1. Markierte Raste mit einer Kugelschreiberspitze in Pfeilrichtung drücken und gleichzeitig den Schlüssel in Aufschlussrichtung bis Anschlag drehen, um die Abdeckung für das Batteriefach zu lösen. 2. Batteriefach entneh- 3. -
Seite 17: Fehlersuche
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 7 Fehlersuche Fehler Mögliche Ursachen Fehlerbeseitigung Handsender lässt sich nicht Im Schloss nicht benötigte Handsender Alle Speicherplätze im anlernen Schloss belegt löschen oder Alle Handsender löschen und benö- Batterie im Handsender tigte Handsender neu einlernen leer Batterie im Handsender tauschen... -
Seite 18: Hinweise Zum Gebrauch Von Schlössern Und Beschlägen
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 9 Hinweise zum Gebrauch von Schlössern und Beschlä-... -
Seite 19: Produktmatrix Für Ülock Premium
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 10 Produktmatrix für ÜLOCK Premium Hersteller Art.-Nr. / Artikelbezeichnung Zertifikat-Nr. DIN EN 14846 DIN EN 179 DIN EN 1125 Schlösser: 1309-CPR-0333 FS 001 PZ 72 (RZ 74) LA … F 1309-CPR-0334 FS 001 PZ 72 (RZ 74) RA … F 1309-CPR-0335 FS 001 PZ 72 (RZ 74) LE …... -
Seite 20: Konformitäts- Und Leistungserklärung Für Ülock Premium
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 11 Konformitäts- und Leistungserklärung für ÜLOCK Premium 1309 1309 1309 EN 179:2008-04 EN 1125:2008-04 EN 14846:2008-11 Notausgangsverschluss Notausgangsverschluss Elektromechanische Schlösser Typ 376B1452AB/D Typ 376B1422AB Typ 3R5C/D0J303 Süd-Metall Schließsysteme Leipzig GmbH Süd-Metall Schließsysteme Leipzig GmbH Süd-Metall Schließsysteme Leipzig GmbH Apelsteinallee 1 Apelsteinallee 1... -
Seite 21: Entsorgung
Installations- und Bedienungsanleitung ÜLOCK Inductive, ÜLOCK Battery Premium/Comfort 12 Entsorgung Hinweis! Altgeräte bzw. defekte Geräte oder Batterien sind bei ei- ner Sammelstelle fachgerecht zu entsorgen und gehören nicht in den Hausmüll. Süd-Metall Schließsysteme Leipzig GmbH Apelsteinallee 1 D-04416 Markkleeberg/Wachau Tel.: +49 34297 1645 0 Fax: +49 34297 1645 29 E-Mail: info@suedmetall-schliesssysteme.com www.suedmetall-schliesssysteme.com...
