1.5.3

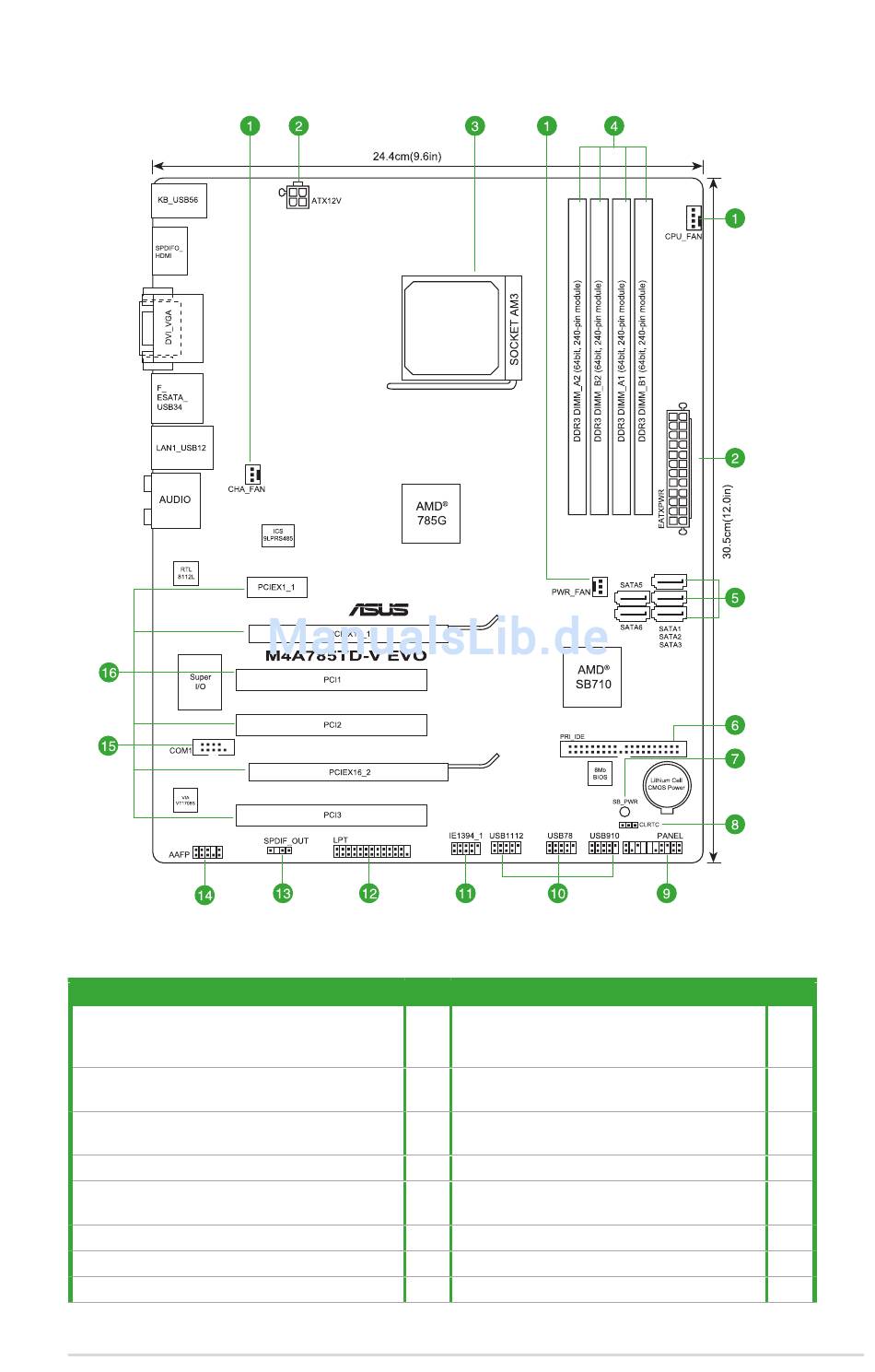

Motherboard-layout

1.5.4

Layoutbeschreibung

Anschlüsse/Jumper/Steckplätze/LED
1. CPU-, Netzteil- und Gehäuselüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. PWR_FAN, und 3-pol.
CHA_FAN)
2. ATX-Stromanschluss (24-pol. EATXPWR, 4-pol.
ATX12V)
3. CPU-Sockel AM3
4. DDR3 DIMM-Steckplätze
5. SATA -Anschlüsse (7-pol.SATA1, SATA2, SATA3,
SATA5, SATA6)
6. IDE-Anschlüsse (40-1 pol. PRI_IDE)
7. Onboard -LED (SB_PWR)
8. RTC RAM löschen (3-pol. CLRTC)
ASUS M4A785TD-V EVO
Seite Anschlüsse/Jumper/Steckplätze/LED
1-28 9. Systemtafelanschluss (20-8 pol. PANEL)
1-22 10. USB USB-Anschlüsse (10-1 pol. USB78,
USB910, USB1112)
1-8 11. IEEE 1394a -Port-Anschluss (10-1-pol.
IE1394_1)
1-11 12. LPT-Anschluss (26-1-pol. LPT)
1-24 13. Digitaler Audioanschluss (4-1 pol. SPDIF_
OUT)
1-23 14. Fronttafel-Audio-Anschluss (10--pol.AAFP)
1-5 15. Serieller Anschluss (10-1-pol. COM1)
1-18 16. PCI / PCIe x 1 / PCIe x 16 -Steckplätze
Seite
1-25
1-26
1-21
1-26
1-27
1-27
1-28
1-17
1-7
