2.1.5 Roundshot VR Drive "Dolly" (Fortsetzung)
Option 2 : Der y-Motor wird für den Antrieb des Dollys verwendet. Der x-Motor positioniert
die Kamera auf dem Dolly.

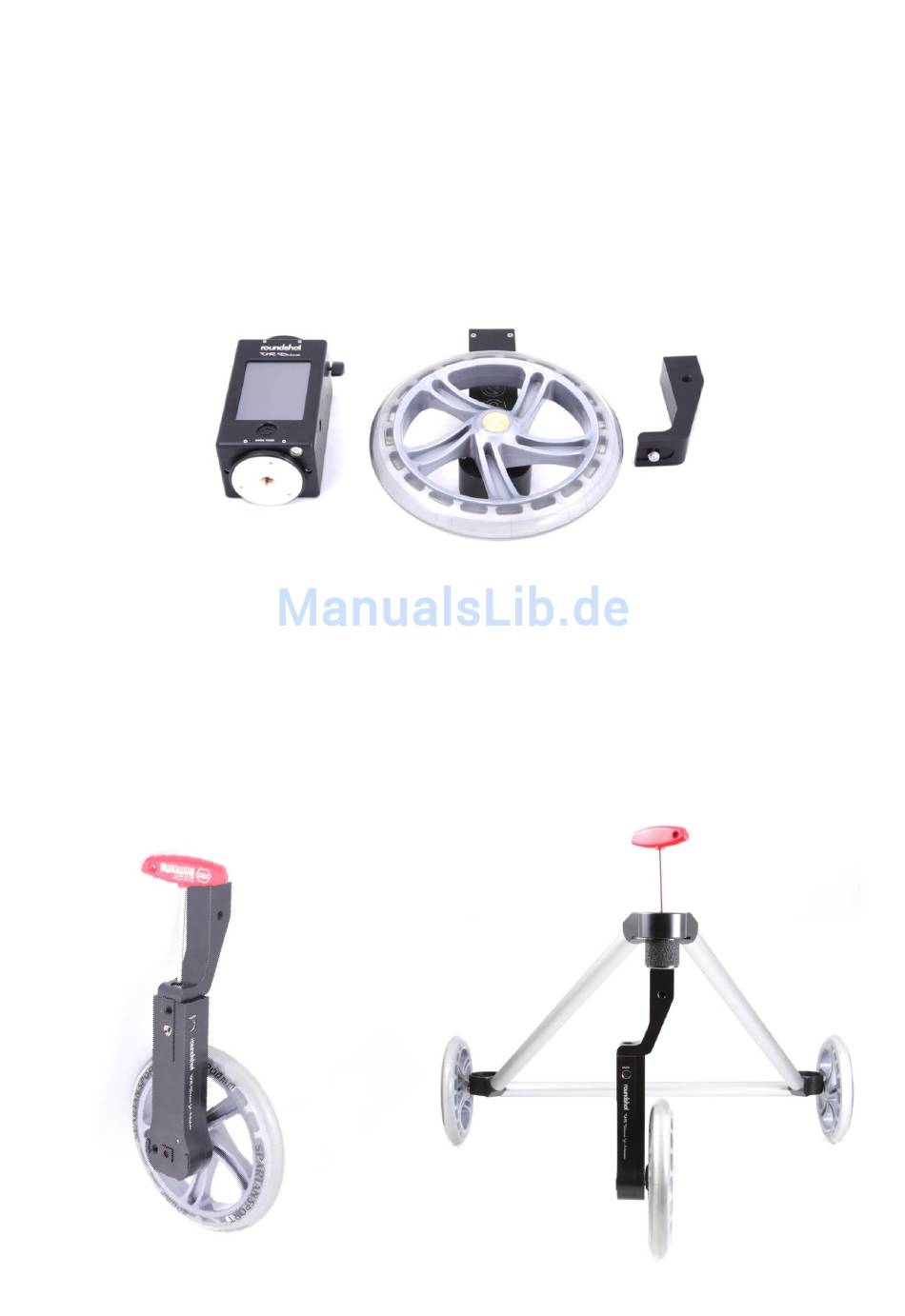

Diese Teile sind für den Aufbau der Option 2 erforderlich:
VR Drive x-Motor
Fixieren Sie den Rad-Arm auf dem y-Motor mit dem Inbus-Schlüssel wie unten abgebildet.
Befestigen Sie dann das runde Distanz-Element auf dem y-Motor. Verbinden Sie den Dolly
Rahmen mithilfe des Inbus-Schlüssels auf dem runden Distanz-Element.
Bedienungsanleitung Roundshot VR Drive - Version 2.15 – August 2015 – © by Seitz Phototechnik AG / Schweiz www.roundshot.com
VR Drive y-Motor mit
bereits angebrachtem Rad
Rad-Arm
Seite 34
