2.1.4 Roundshot VR Drive "Lineareinheit" (Fortsetzung)

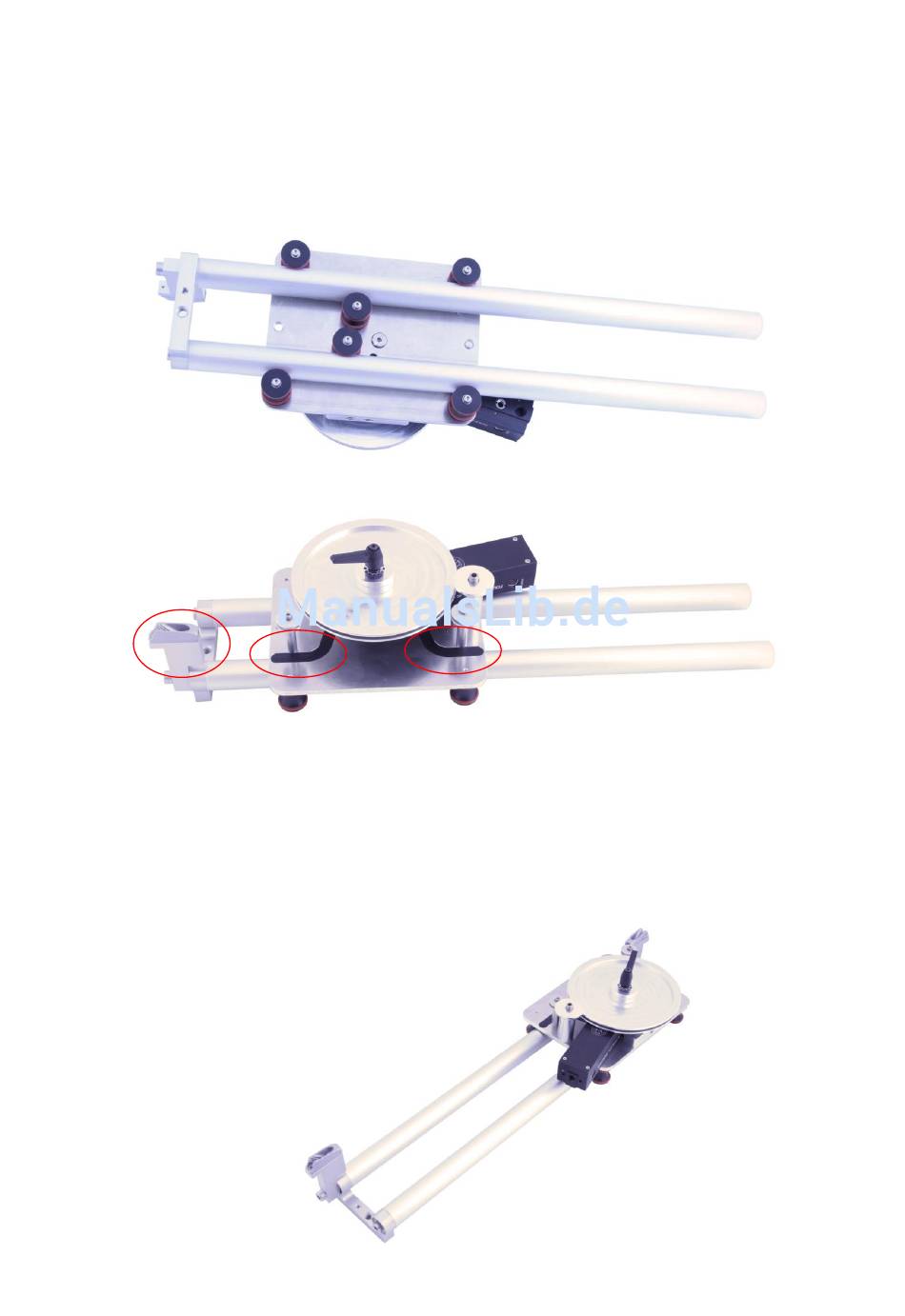

Schieben Sie die zwei Rohre in den Schlitten der Lineareinheit wie unten abgebildet. Stellen Sie
sicher, dass sich die schwarzen Linien des Schlittens auf der selben Seite wie der Rand-Sensor
befindet.
Schliessen Sie die Lineareinheit, indem Sie das verbleibende Abschluss-Element mit dem
zweiten Randsensor auf der noch offenen Seite der Rohre anschrauben. Bitte beachten Sie, dass
sich der Rand-Sensor auf der gleichen Seite wie der erste Sensor befindet.
Bedienungsanleitung Roundshot VR Drive - Version 2.15 – August 2015 – © by Seitz Phototechnik AG / Schweiz www.roundshot.com
Seite 27
