2.1.4 Roundshot VR Drive "Lineareinheit" (Fortsetzung)
Option: Verlängern Sie die Lineareinheit mit weiteren Rohren. Dieser Schritt muss vor dem
Befestigen des zweiten Rand-Sensors erfolgen.

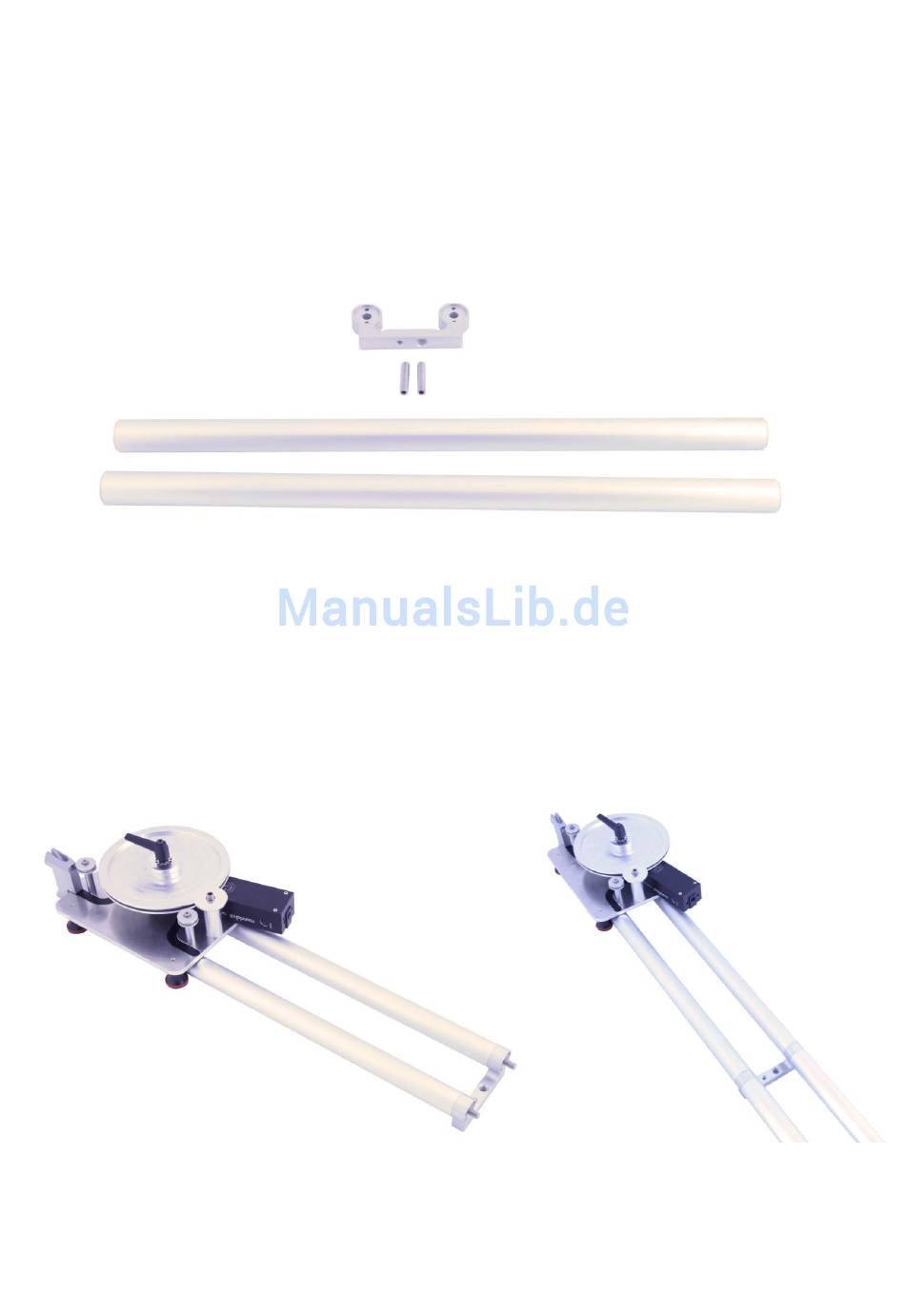

Die notwendigen Teile zur Verlängerung der Linearheit sind die folgenden:
Beginnen Sie damit, dass Sie das Mittel-Element am Ende der bereits aufgebauten Lineareinheit
anbringen und drehen Sie die zwei Schrauben so weit wie möglich in die Rohre. Befestigen Sie
dann die zwei weiteren Rohre, indem Sie diese auf die Schrauben drehen, bis diese satt sitzen.
Wiederholen Sie diesen Vorgang, bis alle Verlängerungsrohre montiert sind. Schliessen Sie dann
die Lineareinheit mit dem Rand-Sensor ab, wie auf der vorgängigen Seite beschrieben.
Bedienungsanleitung Roundshot VR Drive - Version 2.15 – August 2015 – © by Seitz Phototechnik AG / Schweiz www.roundshot.com
1 Mittel-Element, um die Rohre zusammen zu
halten (identisch mit Abschluss-Element)
2 Schrauben (ohne Köpfe)
2 gleich grosse Rohre
Seite 28
