2.1.4 Roundshot VR Drive "Lineareinheit" (Fortsetzung)

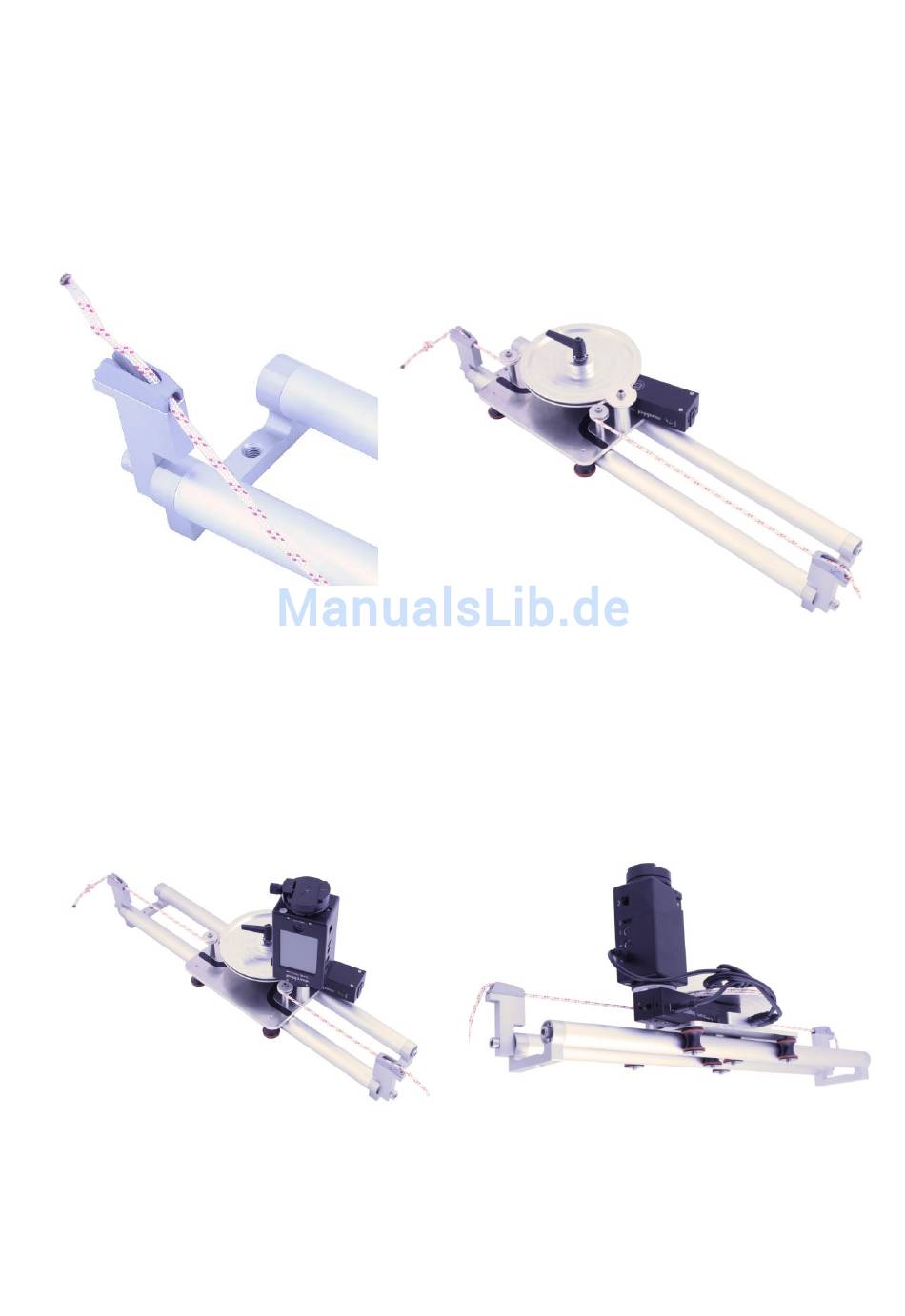

Fädeln Sie das Seil entlang des Rads und der Seilführungen ein wie unten abgebildet. Ziehen Sie
das Seil fest und befestigen Sie es im oberhalb der Rand-Sensoren. Machen Sie
Sicherheitsknoten in das Seil an den zwei Enden. Stellen Sie sicher, dass Sie den manuellen
Verschlusshebel des Rads festziehen.
Schritt 3: Montieren Sie den VR Drive x-Motor
Befestigen Sie den VR Drive x-Motor auf dem dafür vorgesehenen Platz auf dem Schlitten.
Beachten Sie, dass das roundshot Logo kopfüber steht. So dreht nur der Drehteller statt des
gesamten x-Motors, was ein Verwickeln der Kabel verhindert. Befestigen Sie die 2 Motorenkabel
in den dafür vorgesehenen Steckern des Schlittens. Ein Kabel wird zum y-Motor, das andere zum
x-Motor (Motoren-Stecker) verbunden.
Ihre Lineareinheit ist jetzt bereit für den Einsatz. Sie kann auf zwei oder mehreren Stativen
aufgebaut werden, abhängig davon, wie viele Verlängerungsrohre verwendet werden. Bitte
stellen Sie sicher, dass Sie eine ausreichende Anzahl an Stativen bereit stellen, damit die
Lineareinheit sich nicht unter dem Gewicht der Kamera oder des Schlittens biegen kann.
Bedienungsanleitung Roundshot VR Drive - Version 2.15 – August 2015 – © by Seitz Phototechnik AG / Schweiz www.roundshot.com
Seite 29
