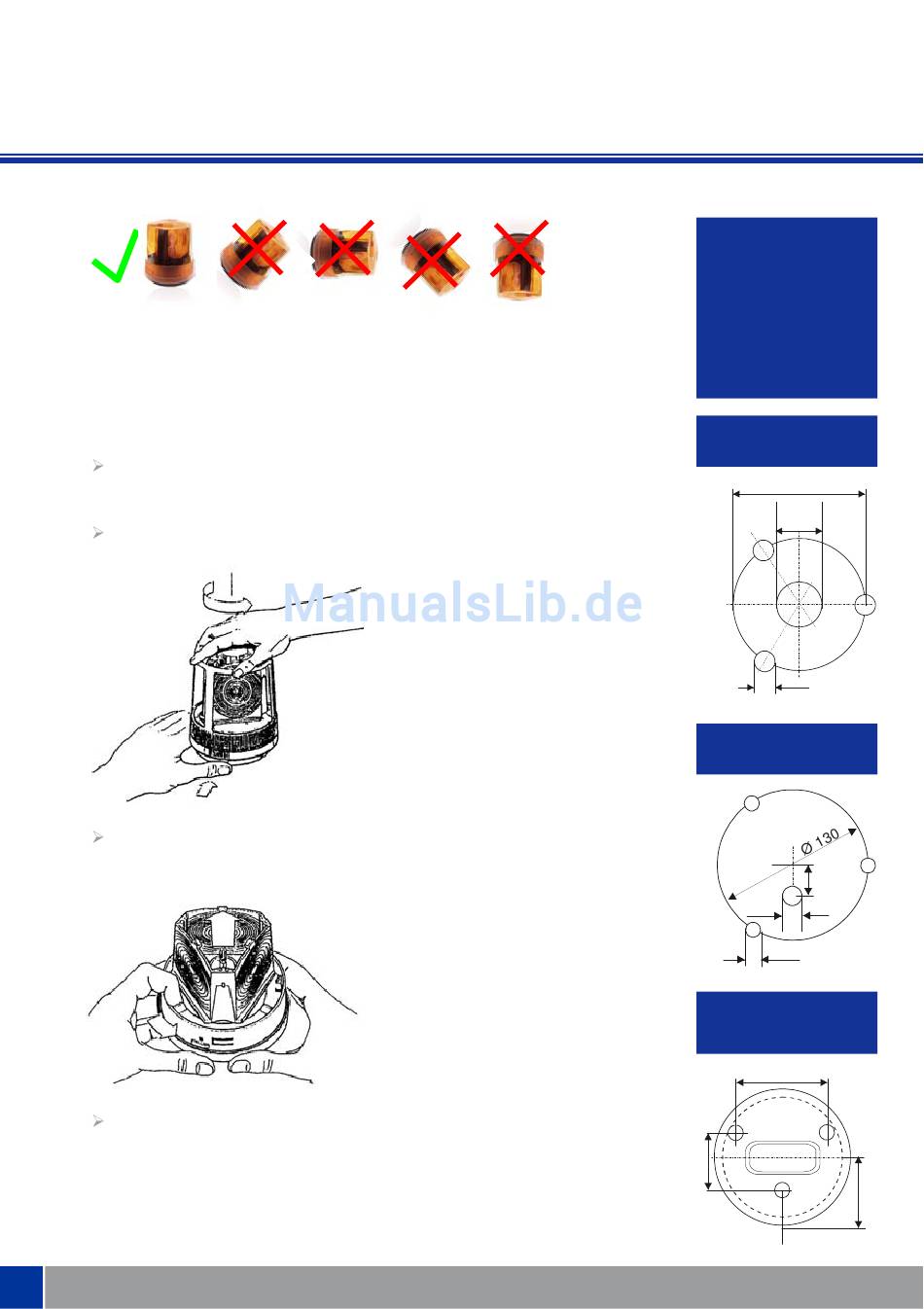

3.1 Montage

Ausführung mit 3-Lochbefestigung Ø 35 mm bzw. Ø 130 mm
und Wandbefestigung
Kennleuchte zur Wandmontage
Markieren Sie auf der Montagefläche die Befestigungslöcher
und die Leitungsdurchführung mit der zu Ihrer Ausführung
gehörenden Bohrschablone.
Anschließend bohren Sie die Löcher und entgraten sie.
Nehmen Sie die Kennleuchte aus der Verpackung und
schrauben Sie die Haube ab. Halten Sie dabei den
Sicherungshebel am Gehäuseunterteil gedrückt.
Lösen Sie die Sicherungsschraube der Tragplatte.
Demontieren Sie die Tragplatten-Gruppe durch Drehung
gegen den Uhrzeigersinn. Greifen Sie dafür hinter die
Griffstege der Tragplatte.
12
Einbaulage
Die Kennleuchte darf
nur aufrecht montiert
werden.
Eine Montage auf leicht
entflammbaren
Untergründen ist
verboten.
Bohrbild Ø 35 mm
Ø 35
Ø 12
Ø 5,5
Bohrbild Ø 130 mm
25
Ø 8
Ø 6,5
Bohrbild
Wandmontage
44
44
50
