Warntechnik.
Unüberhörsehbar.
LED-Frontblitz
K-FS 4
Montage- und
Konfigurationsanleitung
5014 8451 000 954 (01.11 DE)
2011 PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH
Abteilung Warntechnik
©
.
1
www.pintschbamag.de
Tel +49 (0) 2064 / 602-327
Fax +49 (0) 2064 / 602-283
warntechnik@pintschbamag.de
.
.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pintsch bamag K-FS 4
Inhaltszusammenfassung für pintsch bamag K-FS 4
- Seite 1 Warntechnik. Unüberhörsehbar. LED-Frontblitz K-FS 4 Montage- und Konfigurationsanleitung 5014 8451 000 954 (01.11 DE) 2011 PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH Abteilung Warntechnik © www.pintschbamag.de Tel +49 (0) 2064 / 602-327 Fax +49 (0) 2064 / 602-283 warntechnik@pintschbamag.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Montage Konfiguration Anschluss Technische Daten / Zubehör Wartung Anhang... -
Seite 3: Beschreibung

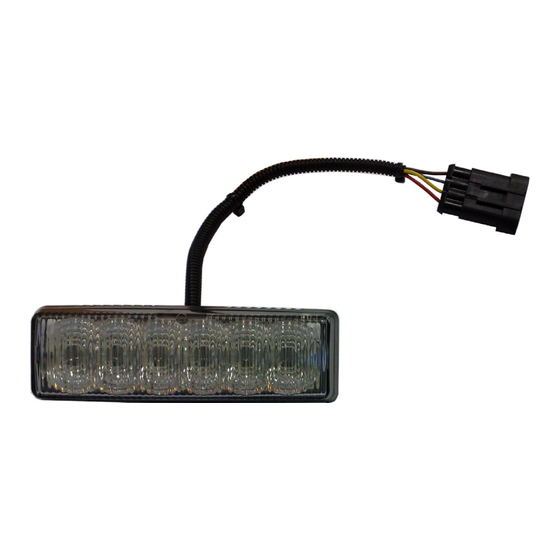

5014 8451 001 LED-Frontblitz K-FS 4 blau Der LED-Frontblitz K-FS 4 ist für den Einbau in den Kühlergrill und für den Aufbau auf die Karosserie vorgesehen. Er besitzt eine geringe Einbautiefe, eine günstige Stromaufnahme und großflächige Linsen, die in die Frontscheibe eingearbeitet sind und somit eine einheitliche große Lichtfläche ergeben. -
Seite 4: Montage
Der Anbau muss paarweise und möglichst weit auseinander Befestigungsbohrungen erfolgen. verwendet werden. Bei flächiger Montage Der K-FS 4 wird über drei Gewindebohrungen M4 auf der müssen Distanzschei- Geräterückseite befestigt. ben verwendet oder Zur Montage müssen drei Bohrungen in einen Montagehalter oder eine zusätzliche... -
Seite 5: Konfiguration
Drei LEDs blitzen im eingestellten Blitzmodus, die anderen drei LEDs Fortsetzung auf der blitzen in der eingestellten nächsten Seite Verzögerung hinterher. 2011 PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH Abteilung Warntechnik © www.pintschbamag.de Tel +49 (0) 2064 / 602-327 Fax +49 (0) 2064 / 602-283... - Seite 6 Deutsch- zwischen zwei I/O-Leitung kann durch die land NICHT zulässig! Geräten verändern möglichen Verzögerungen getastet Der K-FS 4 darf in werden. Deutschland nur mit der Mögliche Verzögerungen: 0, 1/8 - 7/8 Verzögerung „0“ Verzögerung. Der alternierende (Werkseinstellung) Betrieb entspricht einer Verzögerung...
-
Seite 7: Anschluss
Nachtabsenkung am 2. Blitzer, auch wenn dessen I/O-Leitung anders konfiguriert ist. Belastbarkeit der Funktionskontrollleitung von max. 0,5 A beachten. Zerstörungsgefahr bei Überlastung! 2011 PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH Abteilung Warntechnik © www.pintschbamag.de Tel +49 (0) 2064 / 602-327 Fax +49 (0) 2064 / 602-283 warntechnik@pintschbamag.de... -
Seite 8: Technische Daten / Zubehör
5 Technische Daten / Zubehör Technische Daten Nennspannung 12 / 24 V Betriebsspannung 10,4 ... 28,8 V Grenzspannung - 36 ... + 36 V Anschlussleistung 16 W pro Leuchteinheit Stromaufnahme 1,4 A (bei 12 V 0,7 A (bei 24 V Ein- / Ausgänge Eine I/O-Leitung, wahlweise Funktions- kontrolle (OUT) oder Nachtabsenkung... - Seite 9 Der Einsatz der Verzögerung ist in Deutschland NICHT Verzögerungen Einstellbar in 1/8-Perioden-Schritten. zulässig! zwischen zwei Mögliche Perioden-Schritte: Der K-FS 4 darf in Deutsch- Geräten 1/8 bis 7/8 land nur mit der Verzögerung „0“ (Werkseinstellung) betrieben werden. - Keine Funktion Funktion der...
-
Seite 10: Wartung
6 Wartung Wartung Der LED-Frontblitz K-FS 4 ist generell wartungsfrei. Für das Reinigen der Farbhaube ist ein milder, alkoholfreier Reiniger zu verwenden, da es sonst zu Rissbildung kommen kann. Wir empfehlen unseren Reiniger CLEAN-LIGHTS Reinigungsschaum für Warnanlagen (Sach-Nr.: 082 030 010 200). -
Seite 11: Anhang
Vor dem Bohren die Schablone bitte auf evtl. Verzerrung durch Druck oder Kopie prüfen. Technische Änderungen vorbehalten. 2011 PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH Abteilung Warntechnik © www.pintschbamag.de Tel +49 (0) 2064 / 602-327 Fax +49 (0) 2064 / 602-283... - Seite 12 Warntechnik. Unüberhörsehbar. PINTSCH BAMAG Antriebs- u. Verkehrstechnik GmbH Abteilung Warntechnik Hünxer Straße 149 D-46537 Dinslaken Tel. +49 (0) 2064 / 602-327 Fax +49 (0) 2064 / 602-283 www.pintschbamag.de warntechnik@pintschbamag.de Vertretung: Signalconcept Hornig GmbH Potsdamer Straße 19 D-14513 Teltow Tel. +49 (0) 3328/337 36 0...
