3.1 Montage
Legen Sie die Flachdichtung auf die Montagefläche.
Montieren Sie das Gehäuse mit dem beigefügtem
Befestigungsmaterial.
Führen Sie die Leitung durch die Kabeleinführung ein und
schließen Sie diese an die auf der Leiterkarten
gekennzeichneten Anschlüsse an.

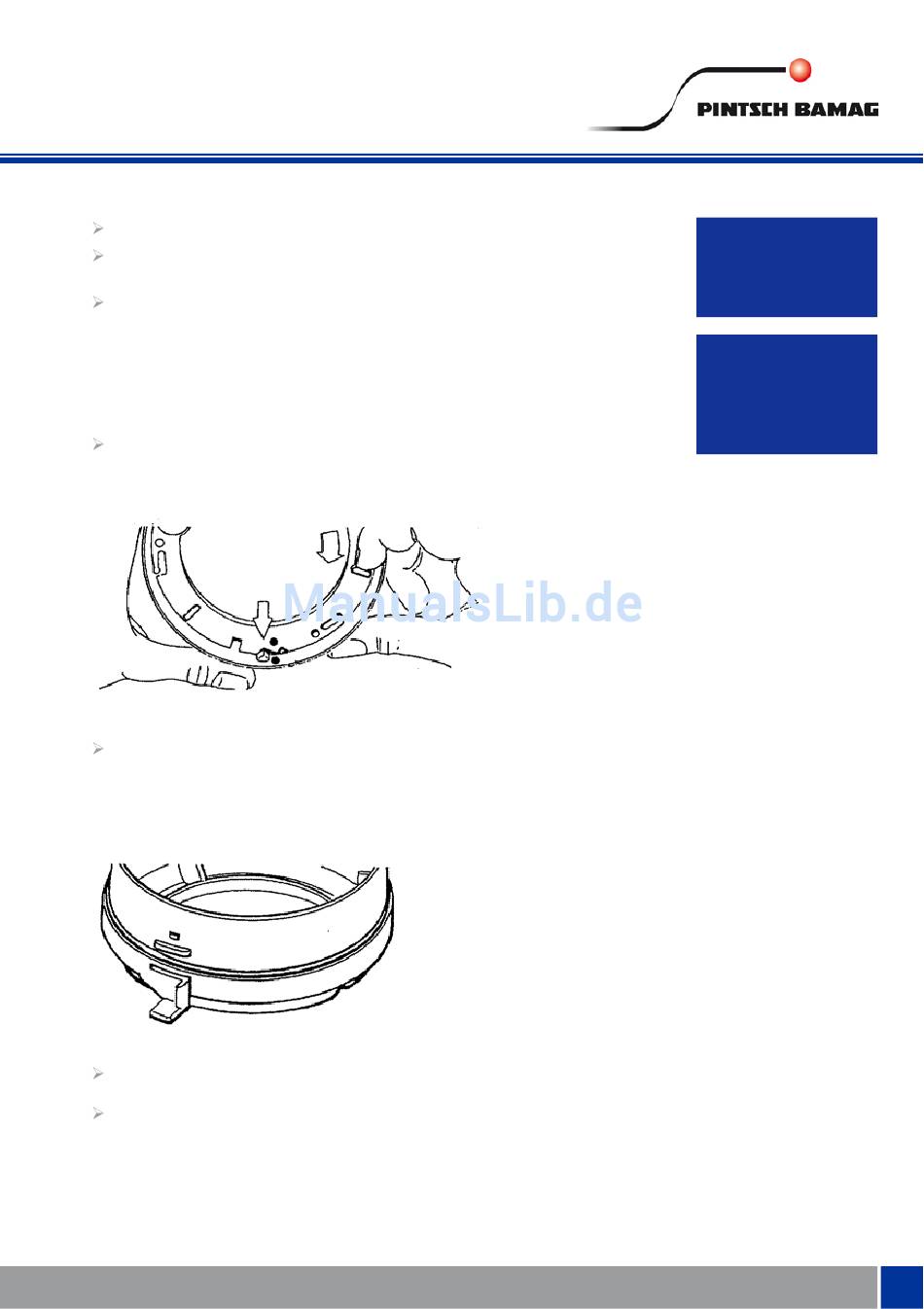

Tragplatte montieren
Setzen Sie die Tragplatten-Gruppe wieder ein. Achten Sie
hierbei auf die richtige Ausrichtung von Gehäuseunterteil und
Tragplatten-Gruppe (Pfeil).
Die Rastkerbe der Tragplatten-Gruppe wird über dem Raststeg
des Gehäuseunterteils positioniert. Nach dem Einsatz der
Tragplatten-Gruppe wird diese durch eine Drehung im
Uhrzeigersinn wieder verriegelt.
Anschließend wird die Haube aufgesetzt.
Dabei auf den korrekten Sitz der Dichtung achten.
Nun kann ein Funktionstest durchgeführt werden.
Überprüfen Sie, ob die Glühlampe leuchtet und ob sich die
Optik gleichmäßig dreht.
2010 PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH
©
Tel +49 (0) 2064 / 602-327
.
Fax +49 (0) 2064 / 602-283
.
Abteilung Warntechnik
.
warntechnik@pintschbamag.de
Hinweis
Beachten Sie hierbei
die Position der
Befestigungslöcher.
ACHTUNG!
Der elektrische
Anschluss darf nur
durch eine Fachkraft
erfolgen.
