Elementos do aparelho

1 Punho rotativo com botão de pressão
2 Alavanca de ajuste para curso de pêndulo
3 Chave para parafusos sextavados internos
4 Interruptor ligar/desligar
5 Placa de base
6 Alavanca de ajuste com dispositivo de sopro de
aparas
7 Alavanca de ajuste para curso de pêndulo
8 Rolo apalpador
9 Folha de serra*
10 Barra de elevação
11 Protecção contra contacto
12 Escala
13 Parafuso para placa de base
14 Pino de posicionamento
15 Furos roscados
16 Protecção de arranque de aparas
17 Esbarro paralelo / cortador circular*
*Acessório
*Os acessórios ilustrados e descritos nas instruções de serviço
nem sempre são abrangidos pelo conjunto de fornecimento!
Utilização de acordo com
as disposições
O aparelho é determinado para realizar cortes em
madeira, plástico, metal, placas de cerâmica e bor-
racha, sobre uma base fixa. O aparelho é apropri-
ado pra cortes rectos e curvados com um ângulo de
meia-esquadria até 45°.
Observe as recomendações da lâmina de serra.
Introduzir/substituir a lâmina
de serra
Tirar a ficha da tomada antes de todos os traba-
lhos no aparelho!
O aparelho está equipado com um dispositivo de
aperto rápido. Isto possibilita uma substituição sim-
ples e rápida de lâminas de serra sem a necessida-
de de ferramentas.
Antes de mudar a lâmina de serra 9 colocar a ala-
vanca de ajuste para o curso pendular 7 no nível III.

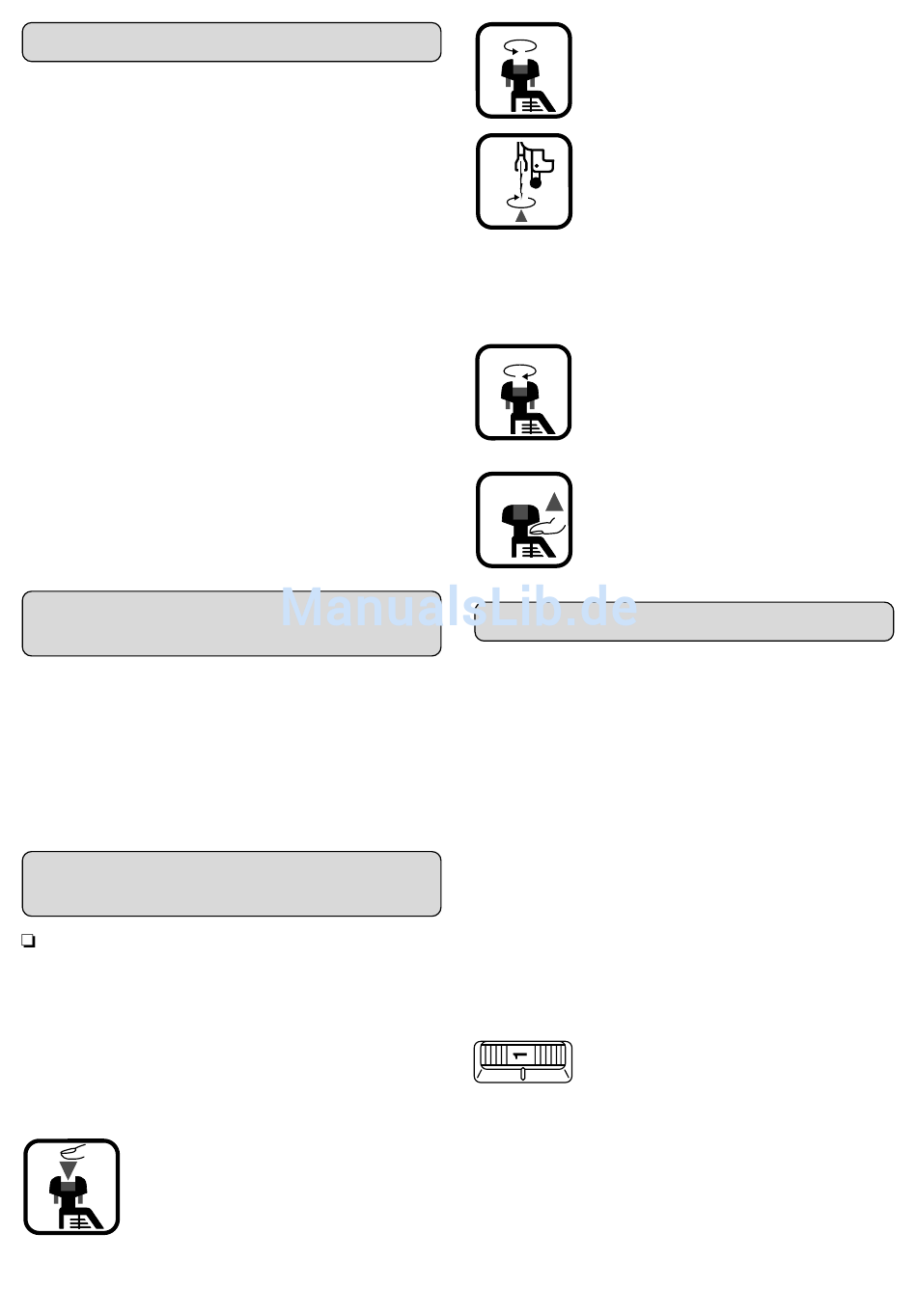

Premir o botão de pressão cor-de-la-
1.
ranja para baixo até engatar de for-
ma perceptível.
Girar o punho giratório 1, dando três
2. 3x
voltas em sentido contrário ao dos
ponteiros do relógio
Inserir a folha de serra 9 em sentido
3.
transversal à direcção de corte na
barra de elevação 10 e virar os den-
tes em direcção de corte; nisto, deve-
se levantar ligeiramente a folha de
serra, de forma que o dorso da folha
de serra entre na ranhura da rolo
apalpador 8. Deixá-la engatar exer-
cendo uma leve tracção.
Girar o punho giratório 1 no sentido
4.
clic
dos ponteiros do relógio, até que se
possa ouvir claramente o engate
(Clic).
A seguir, puxar o botão de pressão
5.
cor-de-laranja para cima para a posi-
ção de saída
Colocação em funcionamento
Tenha em atenção a tensão de rede: Os dados
apresentados no logotipo devem coincidir com a
tensão de rede. Aparelhos com a indicação de
230 V também podem ser ligados a 220 V.
Ligar/desligar
Ligar: Puxar o interruptor ligar/desligar 4
para cima (Posição I = LIGADO)
Desligar: Puxar o interruptor ligar/desligar 4
para baixo (Posição 0 = DESLIGADO)
Pré-selecção do número de cursos
O número de cursos necessário pode ser pré-selec-
cionado (também durante a operação da máquina)
com a roda de ajuste 2.
1 – 2 = nº de cursos reduzido
3 – 4 = nº de cursos médio
5 – 6 = nº de cursos elevado
O número de cursos necessário depende do respec-
tivo material e das condições de trabalho e pode ser
optimizado através de um ensaio prático.
