1.6 Anschluß Überlauf
Wenn das Gerät unterhalb der Rückstauebene
Hebeanlage eingeleitet werden, die das Wasser oberhalb der Rückstauebene
Rohrschleife in den Kanal einleitet.
• Das DN 50 Ablaufrohr des Gerätes (siehe
Untenansicht Bild 8.) über eine freie Fallstrecke
von mindestens 50 mm und einem
nachgeschalteten DN70-Trichter in Kanal oder
Hebeanlage einleiten.
- Als Geruchsverschluss kann ein zusätzlicher
Siphon nach dem Trichter eingesetzt werden!
• Achten Sie darauf, dass das nachfolgende DN
70 Rohr die Nennweite beibehält und eine
senkrechte Fallstrecke von mindestens 50 cm
einhält, bevor ein evtl. Bogen gesetzt wird.
- Ansonsten kann bei einem evtl. Überlauf des
Gerätes das Wasser nicht korrekt ablaufen.
1)
Rückstauebene:
Niveau, bis zu welchem ein überlastetes Kanalnetz zurückstauen kann. Entspricht in der Regel
dem jeweiligen Straßenniveau. Erkundigen Sie sich bei ihrem zuständigen Bauamt.
1.7 Anschluß Saugleitung
Beim Verlegen kann Schmutz in die Saugleitung gelangen! Wenn Sie dies nicht
ausschließen können, muß die Saugleitung vor Anschluß an das Gerät gespült werden!
Zwischen dem Gerät und dem Auffangbehälter muß ein Rückschlagventil installiert sein,
(in Schwimmende Entnahme GEP-TWIST/SAFF enthalten).
Da in der Saugleitung Rohrreibungsverluste entstehen ist es notwendig, mindestens eine 1"
Leitung ( z.B. PE-Rohr) zu verwenden.
• Die Saugleitung muß bis zum Gerät stetig ansteigend verlegt werden!
- Mögliche Längen- und Höhenunterschiede, siehe Kapitel 2.5.
• Saugleitung geradlinig (auf direktem Weg) verlegen.
• Gummi-Saugschlauch dicht und fest mit der bereits bestehenden Saugleitung aus dem
Auffangbehälter verbinden.
• Gummi-Saugschlauch dicht und fest mit dem Gegenstück (IG) der 3-teiligen-Verschraubung
vom Regenmanager verbinden.
• Gummi-Saugschlauch dicht und spannungsfrei mit der 3-teiligen-Verschraubung des
Regenmanagers verbinden, siehe Bild 8.
- Da die 3-teilige-Verschraubung mittels einem O-Ring abdichtet, ist ein übermäßig
starkes Festziehen zu vermeiden. Die 3-teilige-Verschraubung mit maximal 2-3
Nm (handfest) anziehen.
- Achten Sie darauf, dass die Rohrverbindung genau in der Flucht liegt und keine
Verspannungen aufweist, da es sonst zu Undichtigkeiten im Gerät kommen kann.
• Die Saugleitung ist zur sicheren Fixierung mit Rohrschellen zu versehen. Die erste Rohrschelle
nicht weiter als 10-15 cm vom Gerät entfernt installieren.
- Verhindert Verspannungen des Gerätes.
Regenmanager RM3
Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf
®
1) installiert wird, muß der Überlauf in eine

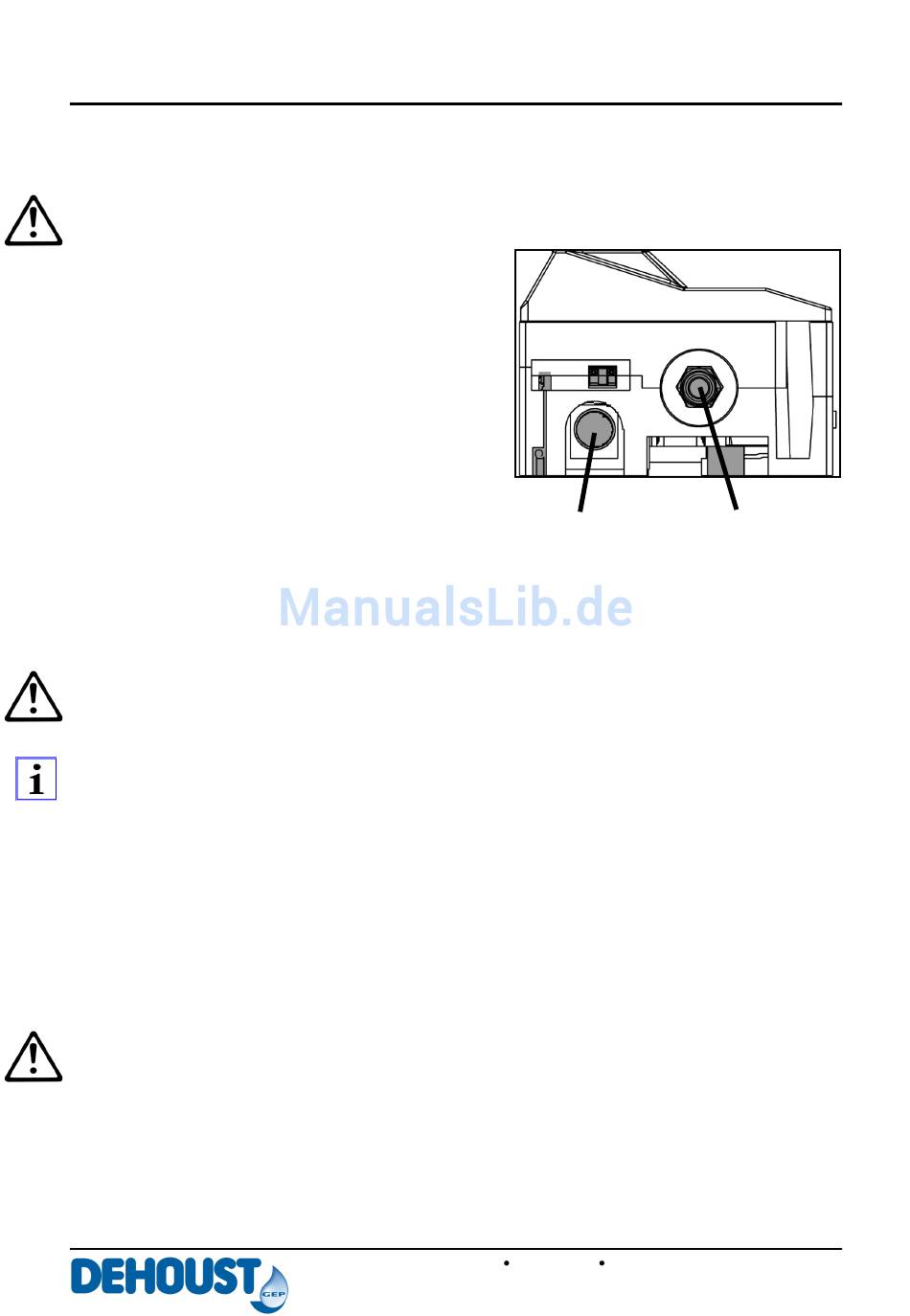

Bild 8
