dehoust RM3 Installationsanleitung Seite 6

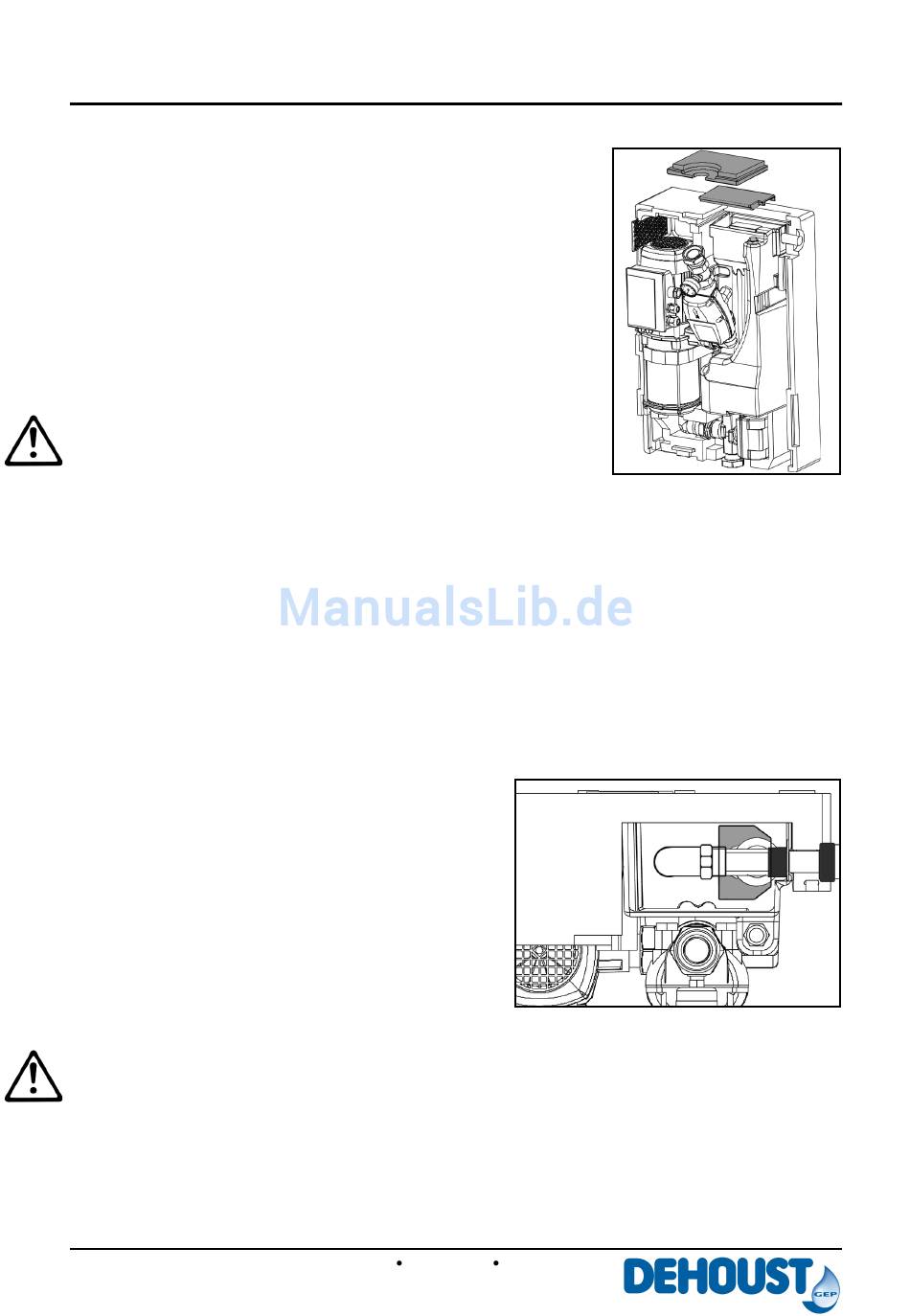

• Durchflußwächter um ca. 45° nach vorne schwenken, siehe
Bild 6.
• Entfernen Sie nun den Schaumdeckel, sowie den Deckel
des Trinkwasserbehälters, siehe Bild 6 (grau eingefärbt).
• Den 1/2" flexiblen Panzerschlauch mittels dem 3/4"AG dicht
und fest mit dem Trinkwasserfilter verbinden.
• Überwurfring des Panzerschlauches mittels beiliegendem
Dichtring dicht und fest mit dem Schwimmerventil des
Gerätes verbinden.
- Achten Sie darauf, dass die Rohrverbindung genau in
der Flucht liegt, da es sonst zu Verspannungen im Gerät
kommen kann.
- Das Schwimmerventil bei der Installation der
Trinkwasserleitung
verbiegen, ggf.
Schlüsselflächen des Schwimmerventils gegenhalten, siehe Bild 7 (schwarz
eingefärbt)!
• Der Auftriebskörper des Schwimmerventils muß senkrecht im Trinkwasserbehälter ausgerichtet
sein, siehe Bild 7 (hellgrau eingefärbt)!
- Der Auftriebskörper muß sich senkrecht frei bewegen können!
- Das Schwimmerventil muss ordnungsgemäß in der Halteklammer eingedrückt sein.
• Die erste Rohrschelle nicht weiter als 10-15 cm vom Gerät entfernt installieren.
- Verhindert beim
Schwimmerventils, daß Vibrationen ins
Trinkwassernetz gelangen.
• Deckel des Trinkwasserbehälters sowie
Schaumdeckel wieder aufsetzen bzw.
einschieben.
• Durchflußwächter wieder um 45° nach oben
schwenken, bis die Verschraubung wieder
ordnungsgemäß in der Aussparung liegt.
• 3-teilige Verschraubung zwischen Pumpe und
Durchflußwächter wieder festziehen.
- Da die 3-teilige-Verschraubung mittels
einem O-Ring abdichtet, ist ein übermäßig starkes Festziehen zu vermeiden.
Die 3-teilige-Verschraubung mit maximal 2-3 Nm (handfest) anziehen.
DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf
© GEP - 11.03
Regenmanager RM3
nicht verdrehen
an den entsprechenden
Schließen
®
oder
des
Bild 7
Bild 6
