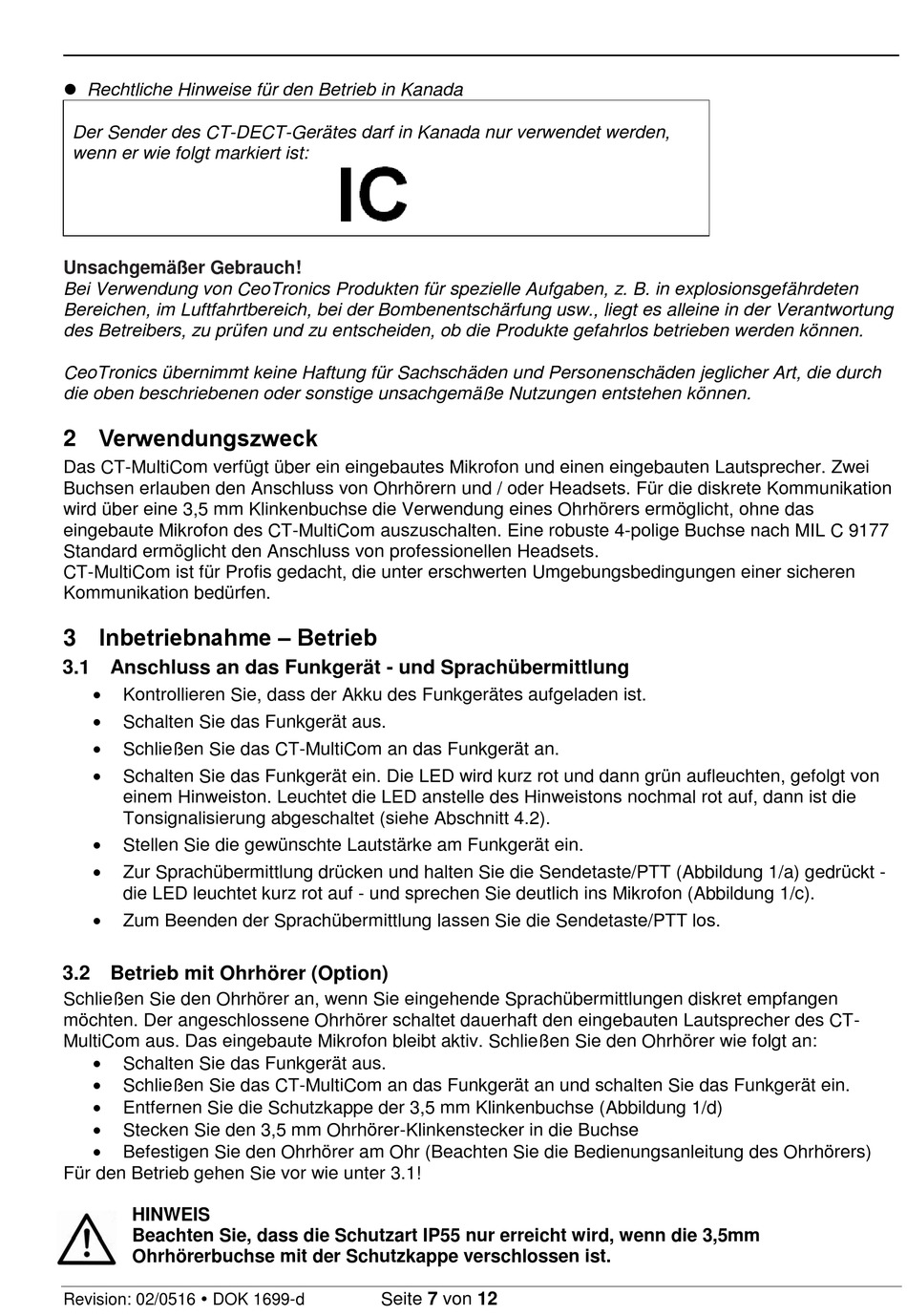

Rechtliche Hinweise für den Betrieb in Kanada
Der Sender des CT-DECT-Gerätes darf in Kanada nur verwendet werden,
wenn er wie folgt markiert ist:
Unsachgemäßer Gebrauch!
Bei Verwendung von CeoTronics Produkten für spezielle Aufgaben, z. B. in explosionsgefährdeten
Bereichen, im Luftfahrtbereich, bei der Bombenentschärfung usw., liegt es alleine in der Verantwortung
des Betreibers, zu prüfen und zu entscheiden, ob die Produkte gefahrlos betrieben werden können.
CeoTronics übernimmt keine Haftung für Sachschäden und Personenschäden jeglicher Art, die durch
die oben beschriebenen oder sonstige unsachgemäße Nutzungen entstehen können.
2 Verwendungszweck
Das CT-MultiCom verfügt über ein eingebautes Mikrofon und einen eingebauten Lautsprecher. Zwei
Buchsen erlauben den Anschluss von Ohrhörern und / oder Headsets. Für die diskrete Kommunikation
wird über eine 3,5 mm Klinkenbuchse die Verwendung eines Ohrhörers ermöglicht, ohne das
eingebaute Mikrofon des CT-MultiCom auszuschalten. Eine robuste 4-polige Buchse nach MIL C 9177
Standard ermöglicht den Anschluss von professionellen Headsets.
CT-MultiCom ist für Profis gedacht, die unter erschwerten Umgebungsbedingungen einer sicheren
Kommunikation bedürfen.
3 Inbetriebnahme – Betrieb
3.1 Anschluss an das Funkgerät - und Sprachübermittlung
Kontrollieren Sie, dass der Akku des Funkgerätes aufgeladen ist.
Schalten Sie das Funkgerät aus.
Schließen Sie das CT-MultiCom an das Funkgerät an.
Schalten Sie das Funkgerät ein. Die LED wird kurz rot und dann grün aufleuchten, gefolgt von
einem Hinweiston. Leuchtet die LED anstelle des Hinweistons nochmal rot auf, dann ist die
Tonsignalisierung abgeschaltet (siehe Abschnitt 4.2).
Stellen Sie die gewünschte Lautstärke am Funkgerät ein.
Zur Sprachübermittlung drücken und halten Sie die Sendetaste/PTT (Abbildung 1/a) gedrückt -
die LED leuchtet kurz rot auf - und sprechen Sie deutlich ins Mikrofon (Abbildung 1/c).
Zum Beenden der Sprachübermittlung lassen Sie die Sendetaste/PTT los.
3.2 Betrieb mit Ohrhörer (Option)
Schließen Sie den Ohrhörer an, wenn Sie eingehende Sprachübermittlungen diskret empfangen
möchten. Der angeschlossene Ohrhörer schaltet dauerhaft den eingebauten Lautsprecher des CT-
MultiCom aus. Das eingebaute Mikrofon bleibt aktiv. Schließen Sie den Ohrhörer wie folgt an:
Schalten Sie das Funkgerät aus.
Schließen Sie das CT-MultiCom an das Funkgerät an und schalten Sie das Funkgerät ein.
Entfernen Sie die Schutzkappe der 3,5 mm Klinkenbuchse (Abbildung 1/d)
Stecken Sie den 3,5 mm Ohrhörer-Klinkenstecker in die Buchse
Befestigen Sie den Ohrhörer am Ohr (Beachten Sie die Bedienungsanleitung des Ohrhörers)
Für den Betrieb gehen Sie vor wie unter 3.1!
HINWEIS
Beachten Sie, dass die Schutzart IP55 nur erreicht wird, wenn die 3,5mm
Ohrhörerbuchse mit der Schutzkappe verschlossen ist.
Revision: 02/0516 DOK 1699-d
Seite 7 von 12
