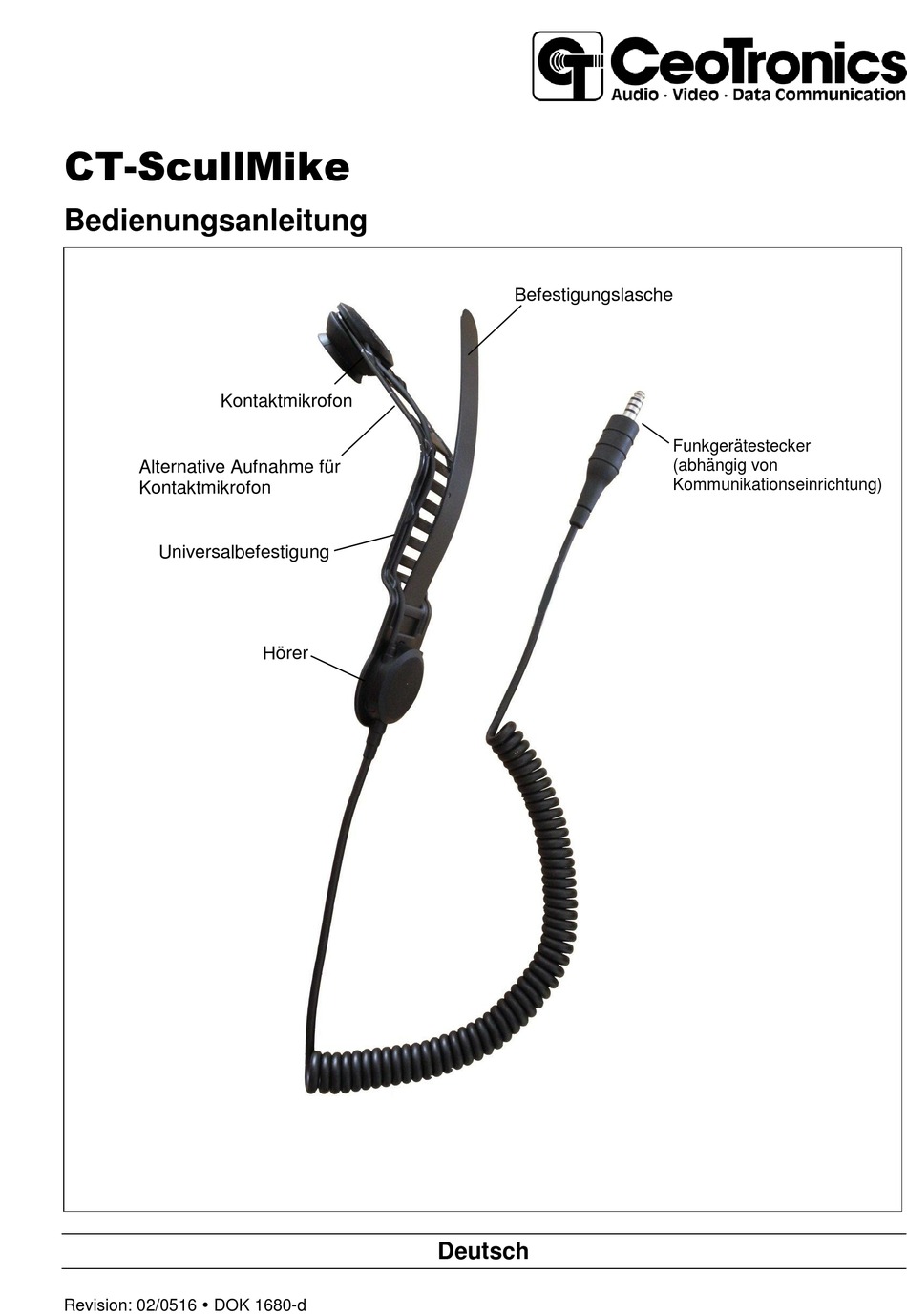

- Seite 1 CT-ScullMike Bedienungsanleitung Befestigungslasche Kontaktmikrofon Funkgerätestecker (abhängig von Alternative Aufnahme für Kommunikationseinrichtung) Kontaktmikrofon Universalbefestigung Hörer Deutsch Revision: 02/0516 DOK 1680-d...
-
Seite 2: Wichtige Sicherheitshinweise
CeoTronics autorisierten Fachwerkstätten vornehmen. In allen anderen Fällen erlischt automatisch unsere Gewährleistung und Haftung für das Produkt. Halten Sie CeoTronics-Produkte fern von Kindern und nicht mit dem Umgang und der Bedienung vertrauten Personen. CeoTronics-Produkte dürfen nur für die vorgesehenen spezifischen Anwendungsfälle benutzt werden. - Seite 3 Sicherheitsbeauftragten oder Werkarzt. Beeinträchtigung des Straßenverkehrs! Lassen Sie CeoTronics-Produkte nicht lose im Auto liegen, z. B. auf der Hutablage. Verstauen Sie die Produkte an einem geeigneten, sicheren Platz im Auto, damit sie z. B. bei einer Vollbremsung nicht zu einer Gefahr für Sie oder Ihre Mitfahrer werden.
- Seite 4 Verbindung mit Luft vorhanden sein können. Schäden am Ladegerät oder an den Akkus! Laden Sie Akkus nur mit dem dazugehörenden, passenden CeoTronics-Ladegerät. Achten Sie auf die Spannungs- und Stromangaben, auch auf der Netzseite (z. B. 230 V AC oder 115 V AC).
- Seite 5 Unsachgemäßer Gebrauch! Bei Verwendung von CeoTronics Produkten für spezielle Aufgaben, z. B. in explosionsgefährdeten Bereichen, im Luftfahrtbereich, bei der Bombenentschärfung usw., liegt es alleine in der Verantwortung des Betreibers, zu prüfen und zu entscheiden, ob die Produkte gefahrlos betrieben werden können.
- Seite 6 Verwendungszweck Das CT-ScullMike ist eine Hör-/Sprechgarnitur die in Verbindung mit Funkgeräten oder mit anderen Kommunikationseinrichtungen eingesetzt wird. Es wird vorzugsweise in Helme eingebaut, deren Helmeinsatz mit einem umlaufenden Kopfband ausgestattet ist. Alternativ kann das CT-ScullMike auch ohne Universalbefestigung in der Feuerwehrhelm Dräger Gallet F1 eingebaut werden. Der Einbau kann rechts oder links im Helm erfolgen.
- Seite 7 Einbau – Beispiel Abbildung 3 Abbildung 4 Schieben Sie die Lasche der Universalbefestigung zwischen das Kopfband und den Helm. Schieben Sie dann die Lasche von hinten durch einen der Schlitze der Universalbefestigung. Mit der Wahl des Schlitzes können Sie die Höhe des Hörers einstellen.
- Seite 8 2.2 Einbau in Dräger Gallet Feuerwehrhelm F1 Zur Montage in den Feuerwehrhelm F1 liegt dem CT-ScullMike ein linker und rechter Helmadapter und ein Klett-Klebestanzteil bei. Um das CT-ScullMike zu montieren müssen Sie es erst vorsichtig von der Universalbefestigung entfernen. Gehen Sie dabei wie folgt vor: Abbildung 6 Drücken Sie vorsichtig Hörer und Mikrofon durch die Universalhalterung...
- Seite 9 Abbildung 10 Beispiel „R“ rechts Abbildung 11 Wenn Sie den Hörer montiert haben, befestigen Sie den Helmadapter in der Aufnahme des Helmes. Abbildung 12 Beispiel „R“ rechts Abbildung 13 Beispiel „R“ rechts Kleben Sie das Klett-Klebestanzteil an einer geeigneten Stelle (guter Kontakt zum Kopf und aureichende Kabellänge zum Hörer beachten) in den Helm.
-
Seite 10: Betrieb
Betrieb Die folgende Anleitung bezieht sich auf CT-ScullMike in Verbindung mit Sendetasteneinheit. Bei CT-ScullMike ohne Sendetasteneinheit können die Schritte »1« und »3« übersprungen werden. 1. Stellen Sie die Steckverbindung zwischen der Hör-/Sprechgarnitur und der Sendetasteneinheit her. 2. Setzen Sie den Helm, die Maske oder das Kopfband mit der eingebauten Hör-/Sprechgarnitur auf. - Seite 11 Revision: 02/0516 DOK 1680-d Seite 11 von 12...
- Seite 12 06295 Lutherstadt Eisleben Tel. +34 91 4608250 51 Tel. +49 34776 6149-0 Fax +34 91 4603193 Fax +49 34776 6149-11 E-Mail ventas@ceotronics.es E-Mail ctv.info@ceotronics.com Revision: 02/0516 DOK 1680-d Subject to change Copyright © 09/2014 CeoTronics AG, 63322 Rödermark, Germany, Internet www.ceotronics.com...
