24
4.1.3
Infotext / Zusatztext- und Parameteranzeige
1. FEUER Grp : 002
Zugang über Treppenhaus rechts !
1
Herrn Mustermann benachr. (Tel. 02137 / 99152)
Zustand

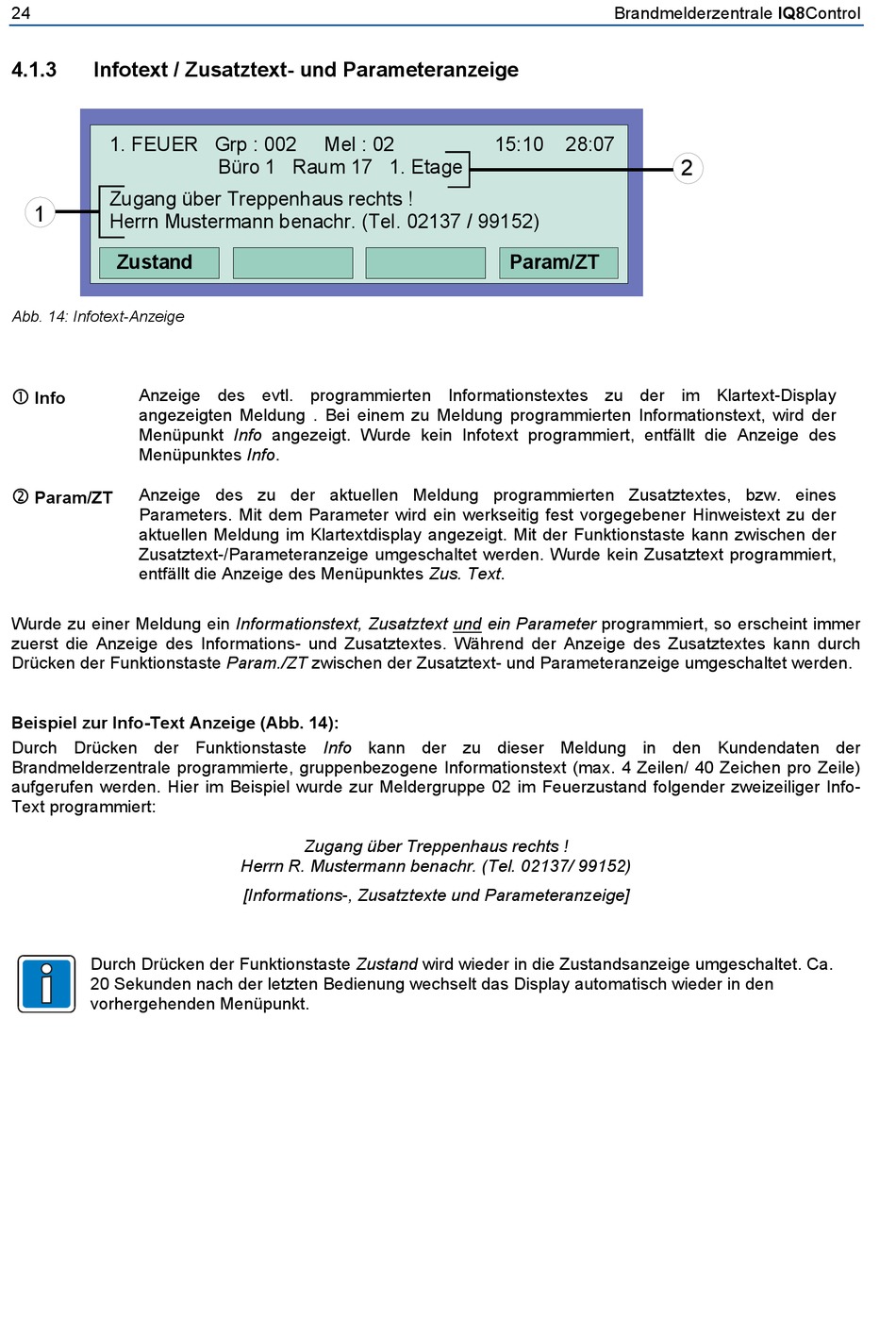

Abb. 14: Infotext-Anzeige
Anzeige des evtl. programmierten Informationstextes zu der im Klartext-Display
Info
angezeigten Meldung . Bei einem zu Meldung programmierten Informationstext, wird der
Menüpunkt Info angezeigt. Wurde kein Infotext programmiert, entfällt die Anzeige des
Menüpunktes Info.
Anzeige des zu der aktuellen Meldung programmierten Zusatztextes, bzw. eines
Param/ZT
Parameters. Mit dem Parameter wird ein werkseitig fest vorgegebener Hinweistext zu der
aktuellen Meldung im Klartextdisplay angezeigt. Mit der Funktionstaste kann zwischen der
Zusatztext-/Parameteranzeige umgeschaltet werden. Wurde kein Zusatztext programmiert,
entfällt die Anzeige des Menüpunktes Zus. Text.
Wurde zu einer Meldung ein Informationstext, Zusatztext und ein Parameter programmiert, so erscheint immer
zuerst die Anzeige des Informations- und Zusatztextes. Während der Anzeige des Zusatztextes kann durch
Drücken der Funktionstaste Param./ZT zwischen der Zusatztext- und Parameteranzeige umgeschaltet werden.
Beispiel zur Info-Text Anzeige (Abb. 14):
Durch Drücken der Funktionstaste Info kann der zu dieser Meldung in den Kundendaten der
Brandmelderzentrale programmierte, gruppenbezogene Informationstext (max. 4 Zeilen/ 40 Zeichen pro Zeile)
aufgerufen werden. Hier im Beispiel wurde zur Meldergruppe 02 im Feuerzustand folgender zweizeiliger Info-
Text programmiert:
Durch Drücken der Funktionstaste Zustand wird wieder in die Zustandsanzeige umgeschaltet. Ca.
20 Sekunden nach der letzten Bedienung wechselt das Display automatisch wieder in den
vorhergehenden Menüpunkt.
Mel : 02
Büro 1 Raum 17 1. Etage
Zugang über Treppenhaus rechts !
Herrn R. Mustermann benachr. (Tel. 02137/ 99152)
[Informations-, Zusatztexte und Parameteranzeige]
Brandmelderzentrale IQ8Control
15:10
28:07
Param/ZT
2
