• med brušenjem obračajte pilo in tako preprečite
enostransko izrabo;
• s tršim lesom odstranite ostanke z rezalnega člena.
Vsi rezalni členi morajo biti enako dolgi. Če niso, bodo
imeli različno višino. To povzroča težje rezanje in
povečuje možnost, da se veriga strga.

4 OBREZOVALNIK IN KOSA

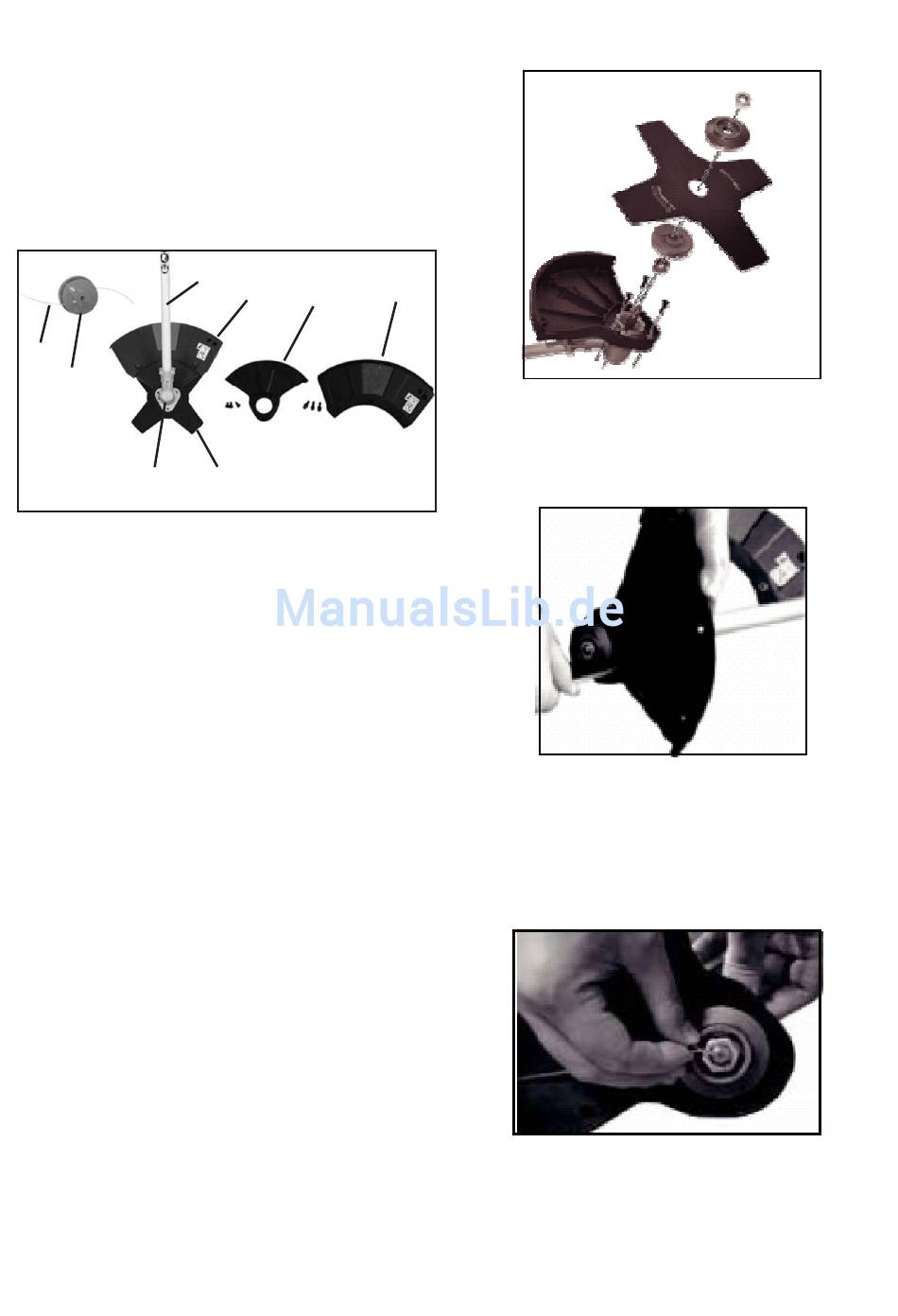

Glavni sestavni deli in upravljanje

2
1
7
1 kosilna glava z nitko
2 kosilna nitka
3 obrezovalni nož
4 zaščita za kovinski nož
5 zaščita za kosilno nitko
6 pogonski drog
7 ohišje zobnikov
8 nožek
Opis
1 kosilna glava z nitko
Vsebuje kosilno nitko.
2 kosilna nitka
Nitka kosi travo.
3 obrezovalni nož
Za obrezovanje manjših rastlin (grm).
4 zaščita za kovinski nož
Zaščiti uporabnika pred odbitimi predmeti.
5 zaščita za kosilno nitko
Zaščiti uporabnika pred odbitimi predmeti.
6 pogonski drog
V drogu je pogonska gred, ki povezuje motor in
prenosni mehanizem.
7 ohišje zobnikov
Zobniki prenosnega mehanizma prenašajo moč na
priključeno orodje.
8 nožek
Nožek odreže predolgo kosilno nitko.
6
8
4
3
Montaža obrezovalnega noža
5
Korak 1:
Na ohišje zobnikom namestite kovinsko zaščito in
jo poravnajte v skladu z narejenimi luknjami. Kot je
prikazano na sliki, vstavite vijake in jih dobro privijte.
Opozorilo
Zagotovite, da so vsi deli pravilno sestavljeni in dobro
priviti.
Korak 2:
Odstranite razcepljen moznik, ki je na koncu pogonske
gredi.
Korak 3:
Vstavite imbus ključ v luknjo, ki je na strani gredi, in tako
preprečite njeno vrtenje. S priloženim ključem odvijte
matico v smeri urnih kazalcev.
SI-20
