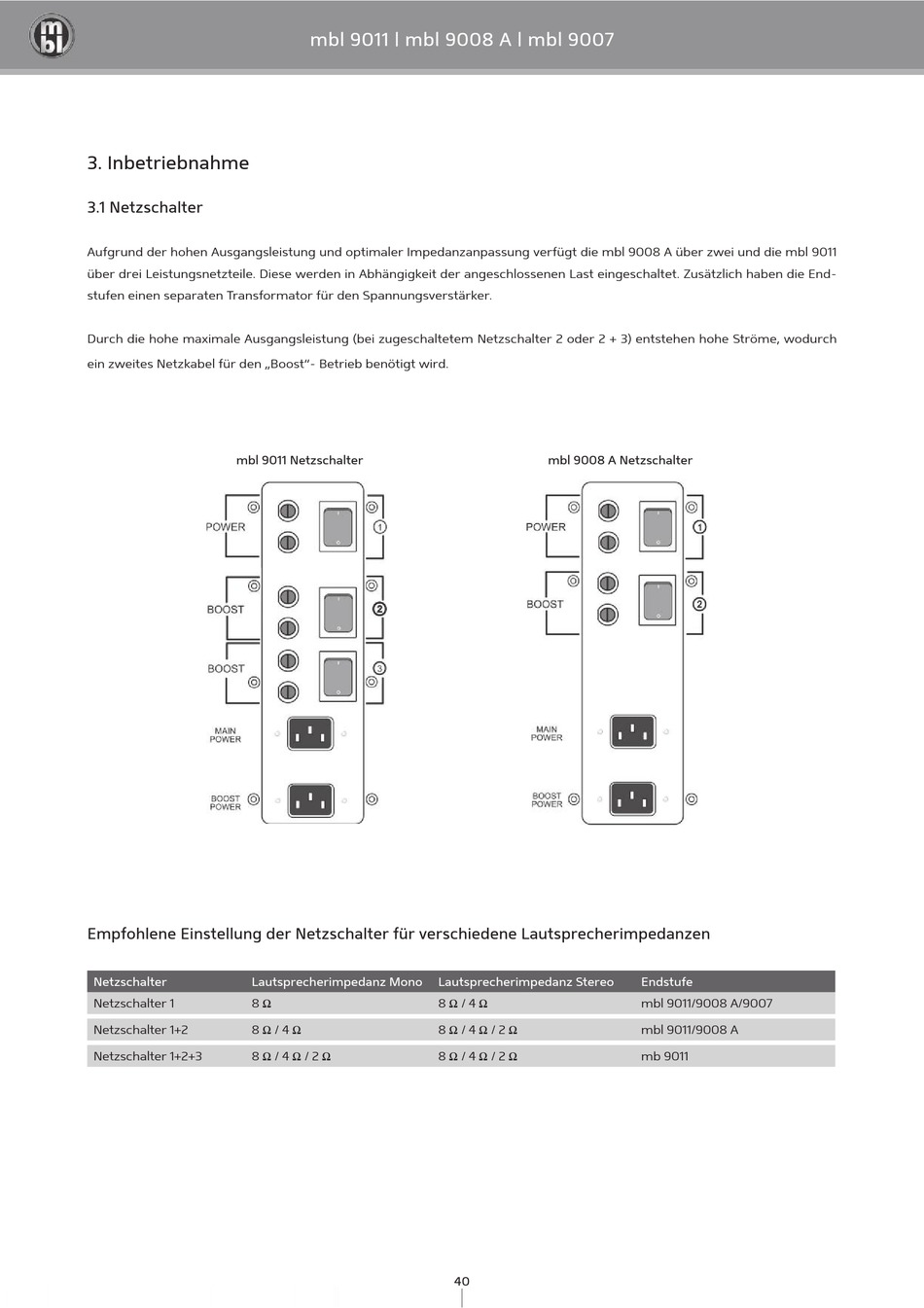

3. Inbetriebnahme
3.1 Netzschalter
Aufgrund der hohen Ausgangsleistung und optimaler Impedanzanpassung verfügt die mbl 9008 A über zwei und die mbl 9011
über drei Leistungsnetzteile. Diese werden in Abhängigkeit der angeschlossenen Last eingeschaltet. Zusätzlich haben die End-
stufen einen separaten Transformator für den Spannungsverstärker.
Durch die hohe maximale Ausgangsleistung (bei zugeschaltetem Netzschalter 2 oder 2 + 3) entstehen hohe Ströme, wodurch
ein zweites Netzkabel für den „Boost"- Betrieb benötigt wird.
mbl 9011 Netzschalter
Empfohlene Einstellung der Netzschalter für verschiedene Lautsprecherimpedanzen
Netzschalter Lautsprecherimpedanz Mono
Netzschalter 1 8 O
Netzschalter 1+2 8 O / 4 O
Netzschalter 1+2+3 8 O / 4 O / 2 O
mbl 9011 | mbl 9008 A | mbl 9007
Lautsprecherimpedanz Stereo
8 O / 4 O
8 O / 4 O / 2 O
8 O / 4 O / 2 O
40
mbl 9008 A Netzschalter
Endstufe
mbl 9011/9008 A/9007
mbl 9011/9008 A
mb 9011
