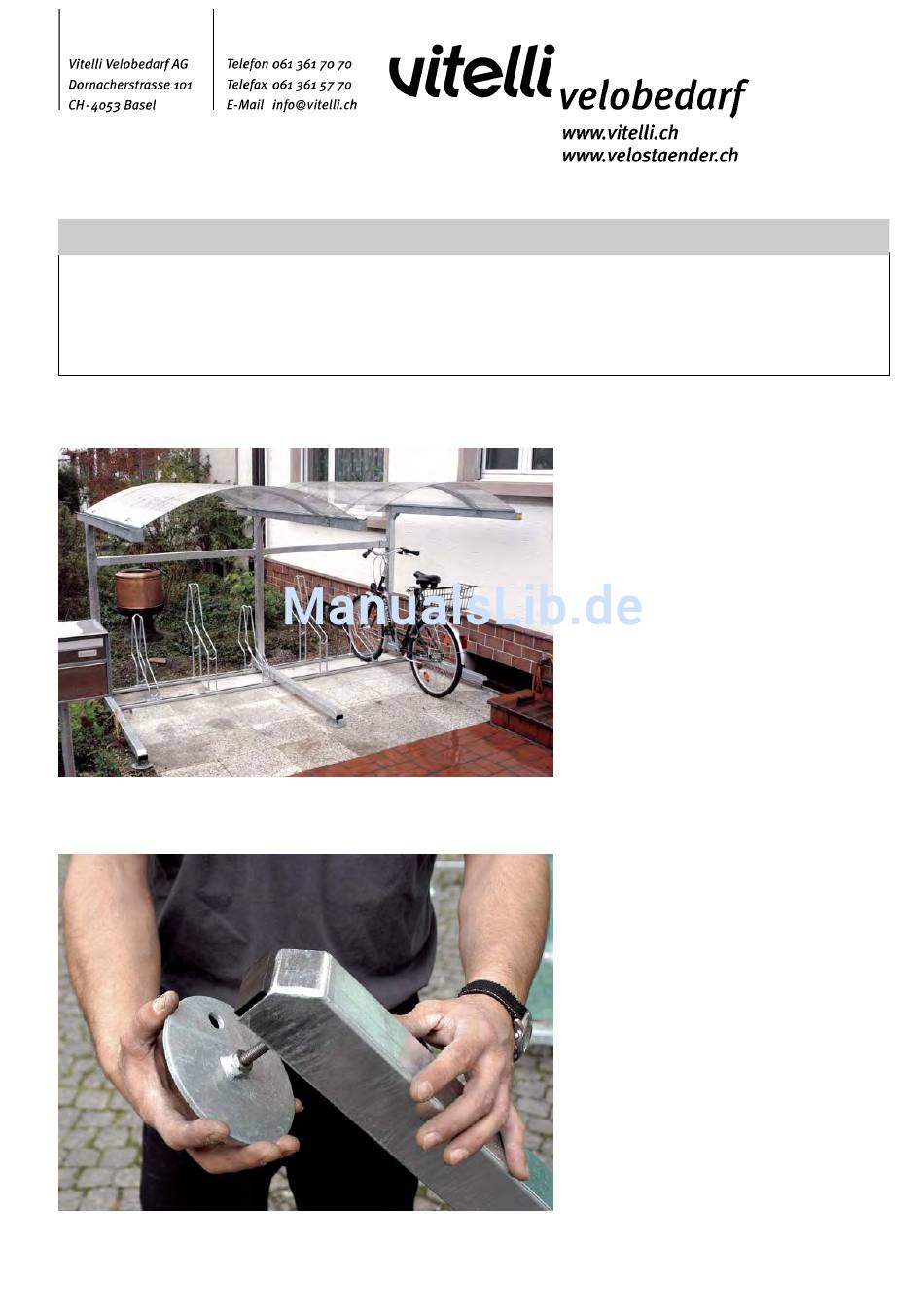

Der Mini-Sun kann auch von Nicht-Fachleuten mit handelsüblichem Werkzeug, Bohrma-
schine und Wasserwaage montiert werden. Diese Montageanleitung gilt für alle Mini-Sun
Modelle 4, 5 und 6 sowie allfällige Anbauelemente.
Montage:
Mit handelsüblichem Werkzeug, Bohrmaschine und Wasserwaage.
Schrauben, U-Scheiben und Muttern sind im Lieferumfang inbegriffen.
Basel, 28.11.2007, Vi,sg
Montageanleitung Velounterstand Mini-Sun
Notwendiges Werkzeug
- 17-er Ring- oder Gabelschlüssel.
- 4- und 5-mm Inbusschlüssel.
- 10-er Ring- oder Gabelschlüssel.
- Bohrmaschine am besten mit
Schlagbohreinstellung.
- Steinbohrer ø 10 mm für Löcher in
Fundamente oder Steinplatten.
1. Schritt
Montage verstellbare Füsse
- Falls im Lieferumfang enthalten,
dann zuerst die 4 verstellbaren
Füsse in den linken und rechten
Grundrahmen schrauben.
