vitelli RondoE205 Montageanleitung

Velounterstand

Werbung

Vitelli Velobedarf AG
Dornacherstr. 101
CH-4053 Basel
Basel, 8.4.2004
Der RondoE205 kann auch von erfahrenen Handwerkern mit handelsüblichem Werkzeug, Bohrmaschine
und Wasserwaage montiert werden. Diese Montageanleitung gilt für das Grundelement sowie allfällige An-
bauelemente.
Montage:
Mit handelsüblichem Werkzeug, Bohrmaschine und Wasserwaage.
Schrauben, U-Scheiben und Muttern sind im Lieferumfang inbegriffen. Jedoch kein Verankerungsmaterial.
www.velostaender.ch
Telefon
061 361 70 70
Fax
061 361 57 70
E-Mail
info@vitelli.ch

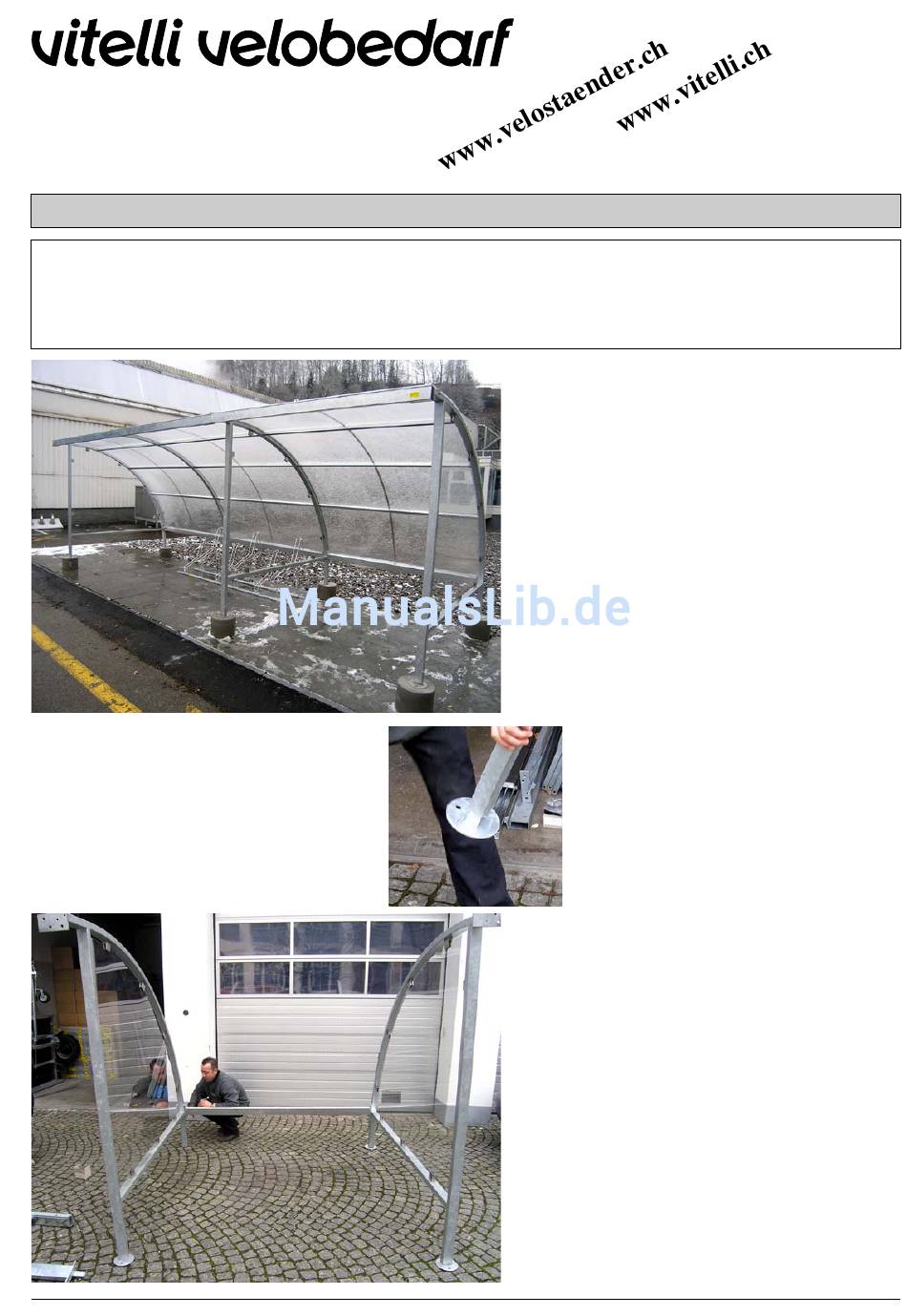

Montageanleitung Velounterstand RondoE205
Vitelli Velobedarf AG, Dornacherstr. 101, 4053 Basel
Notwendiges Werkzeug
- 17-er Ring- oder Gabelschlüssel.
- 4- und 5-mm Inbusschlüssel.
- 8 + 10-er Ring- oder Gabelschlüssel.
- Bohrmaschine am besten mit Schlagboh-
reinstellung.
- Wasserwaage
- Eisenbohrer ø 4.5 mm für Fixierung der
Stellfüsse.
- Steinbohrer ø 10 mm für Löcher in die
Fundamente oder Steinplatten, zum Set-
zen der Dübel für Verankerung.
1. Montageschritt
Stellfüsse
- Zuerst die 4 Stellfüsse in den linken und
rechten Grundrahmen stecken.
2. Montageschritt
Haupttraversen
- Die Quertraverse hinten unten montieren.
- Montage mit den Sechskantschrauben
M10x30 mm, Schlüsselweite 17 mm.
- Nun steht der RondoE205 provisorisch.
- Haupttraverse vorne oben montieren.
- Schrauben erst provisorisch anziehen,
wegen Mitteltraversen.
T 061 361 70 70
F 061 361 57 70

Werbung

loading

Inhaltszusammenfassung für vitelli RondoE205

  • Seite 1 CH-4053 Basel E-Mail info@vitelli.ch Basel, 8.4.2004 Montageanleitung Velounterstand RondoE205 Der RondoE205 kann auch von erfahrenen Handwerkern mit handelsüblichem Werkzeug, Bohrmaschine und Wasserwaage montiert werden. Diese Montageanleitung gilt für das Grundelement sowie allfällige An- bauelemente. Montage: Mit handelsüblichem Werkzeug, Bohrmaschine und Wasserwaage.
  • Seite 2 3. Montageschritt Haupttraverse oben - Haupttraverse vorne oben montieren. - Montage mit den Sechskantschrauben M10x30 mm, Schlüsselweite 17 mm. - Nun steht der RondoE205 provisorisch. - Schrauben erst provisorisch anziehen, wegen Mitteltraversen. 4. Montageschritt Mitteltraversen - Die 3 Mitteltraversen mit den Inbus- schrauben befestigen.
  • Seite 3 - Die Acrylplatten in den Glashaltern fi- xieren. 9. Montageschritt Horizontal stellen - Mit der Wasserwage und Unterleghöl- zern wird der RondoE205 zuerst hin- ten waagrecht gestellt. - Nun die Stellfüsse verbohren. - Die Stellfüsse können mittels den Selbstbohrschrauben (FABCO) fixiert werden.
  • Seite 4 Schutzfolie vorne/hinten abziehen. Bei mehreren Dachplatten vor der Montage das H-Profil einsetzen. 7. Die Spannbänder montieren. 8. RondoE205 mit der Wasserwaage horizontal stellen und die Stell- füsse verbohren und die Stellschrauben eindrehen. 9. RondoE205 an Position bringen und verankern, entweder mit Bo- dennägel oder mit Dübel auf Fundamente.
