Der Rondolino kann auch von Nicht-Fachleuten mit handelsüblichem Werkzeug, Wasserwaage und Bohr-
maschine montiert werden. Bei der Montage der Acrylglasplatte ist besondere Vorsicht geboten.
Montage:
Mit handelsüblichem Werkzeug, Bohrmaschine und Wasserwaage.
Schrauben, U-Scheiben und Muttern sind im Lieferumfang inbegriffen.
Das Befestigungsmaterial für die Verankerung ist im Lieferumfang nicht inbegriffen.
Basel, 23.12.2002/ Vi,sg
Telefon
061-361 70 70
Fax
061-361 57 70
E-Mail info@vitelli.ch

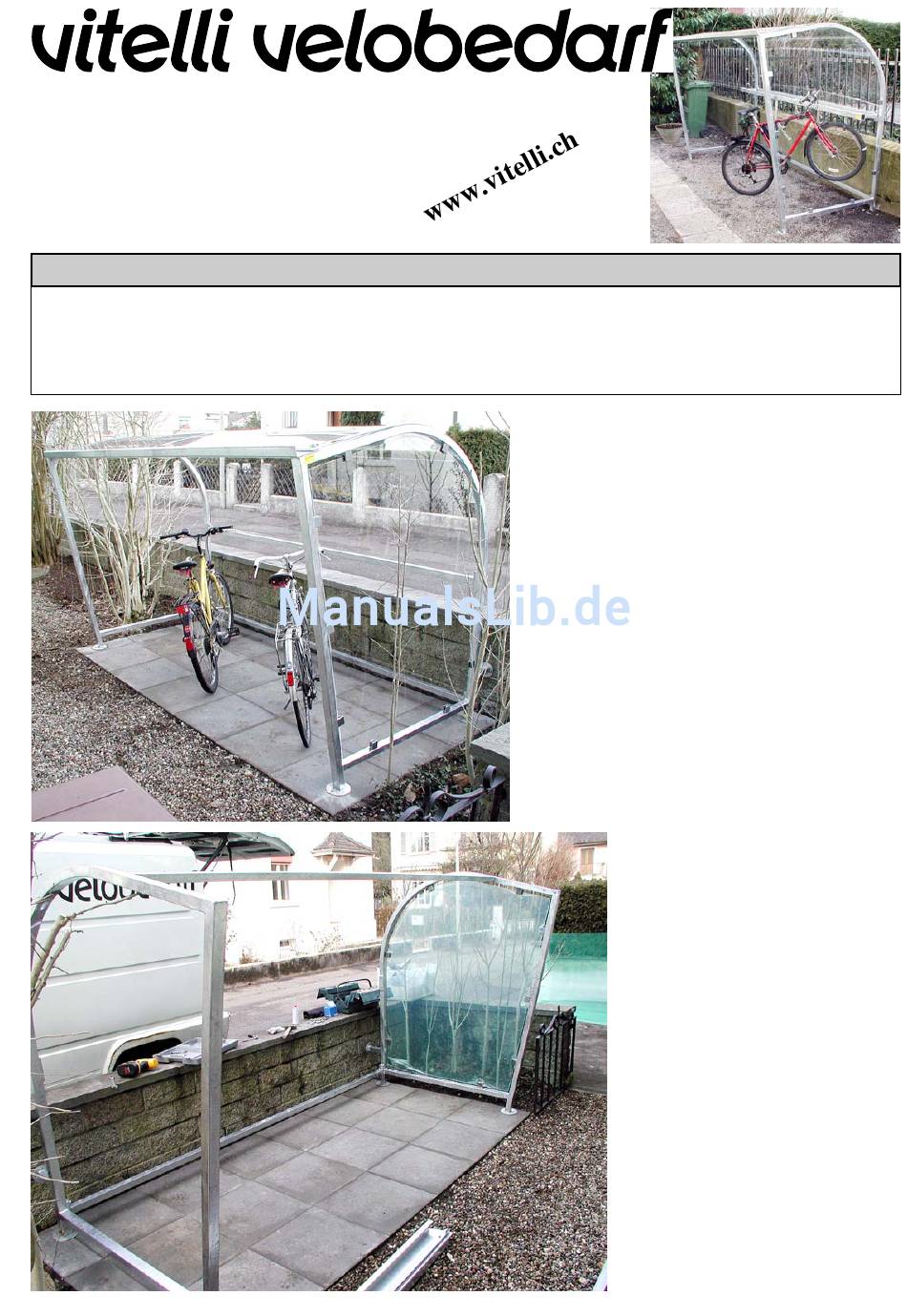

Montageanleitung Velounterstand Rondolino
Notwendiges Werkzeug
- 17-er Ring- oder Gabelschlüs-
sel.
- 4- und 5-mm Inbusschlüssel.
- 10-er Ring- oder Gabelschlüs-
sel.
- Bohrmaschine am besten mit
Schlagbohreinstellung.
Eisenbohrer ø 4.5 mm für Fi-
xierung der Stellfüsse.
- Steinbohrer ø 10 mm für Lö-
cher in die Fundamente oder
Steinplatten, zum Setzen der
Dübel für Verankerung.
1. Schritt
- linker und rechter Rah-
menteil aufstellen.
- Beim linken und rechten
Rahmen die Stellfüsse
unten hineinstecken. Die
vorderen Füsse sind
schräg.
- Zuerst die obere u-förmi-
ge Querstrebe mit 2 Stk.
Inbusschrauben M6x20
mm montieren.
- Dann die hintere untere
quadratische Querstreben
mit 4 Stk. M10x20 Sechs-
kantschrauben montieren.
- Nun bleibt der Unterstand
stehen.
- Die Schrauben vorerst
nicht zu stark anziehen,
bis alle andern Quertra-
versen montiert sind.
