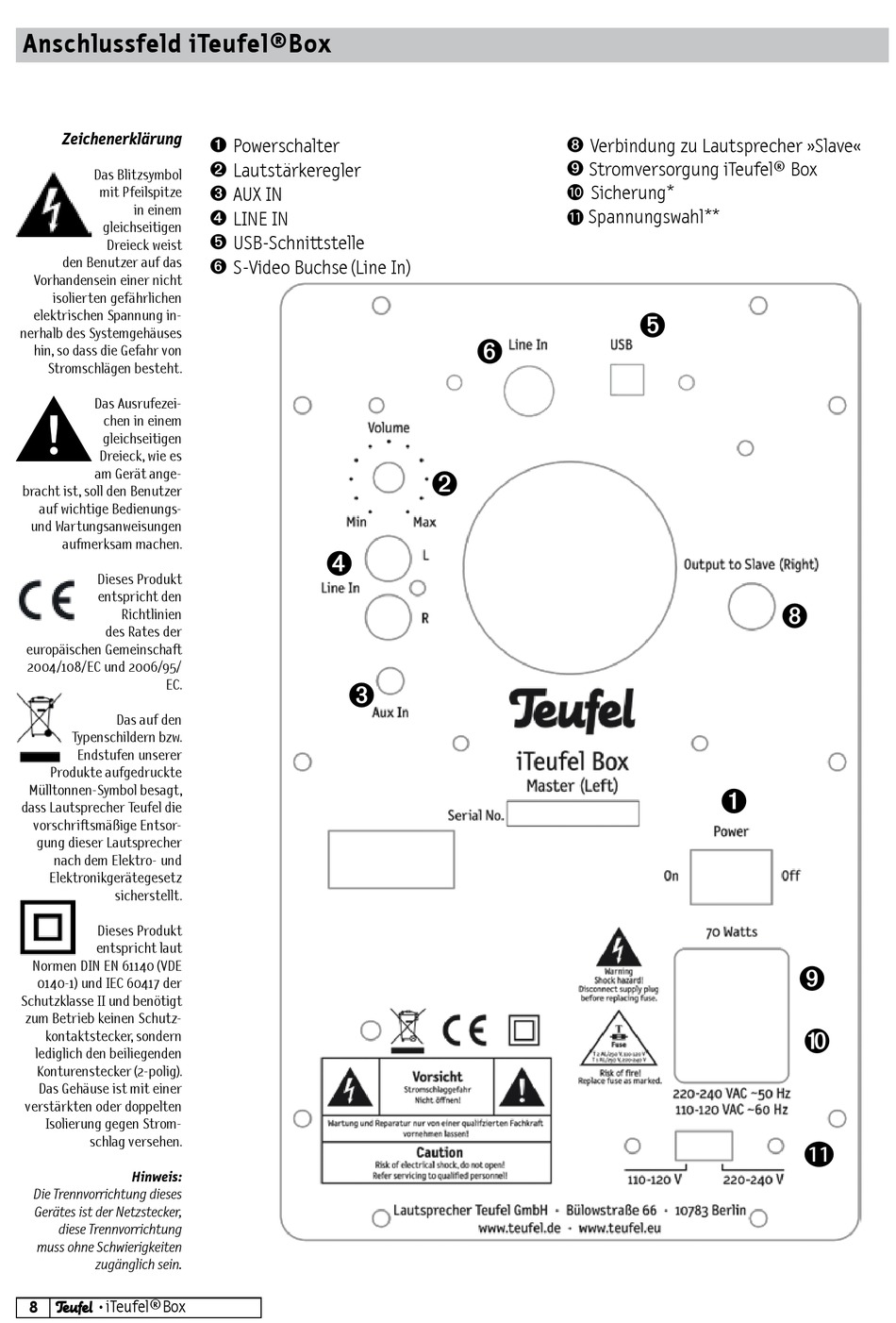

Anschlussfeld iTeufel

Zeichenerklärung
Das Blitzsymbol
mit Pfeilspitze
in einem
gleichseitigen
Dreieck weist
den Benutzer auf das
Vorhandensein einer nicht
isolierten gefährlichen
elektrischen Spannung in-
nerhalb des Systemgehäuses
hin, so dass die Gefahr von
Stromschlägen besteht.
Das Ausrufezei-
chen in einem
gleichseitigen
Dreieck, wie es
am Gerät ange-
bracht ist, soll den Benutzer
auf wichtige Bedienungs-
und Wartungsanweisungen
aufmerksam machen.
Dieses Produkt
entspricht den
Richtlinien
des Rates der
europäischen Gemeinschaft
2004/108/EC und 2006/95/
EC.
Das auf den
Typenschildern bzw.
Endstufen unserer
Produkte aufgedruckte
Mülltonnen-Symbol besagt,
dass Lautsprecher Teufel die
vorschriftsmäßige Entsor-
gung dieser Lautsprecher
nach dem Elektro- und
Elektronikgerätegesetz
sicherstellt.
Dieses Produkt
entspricht laut
Normen DIN EN 61140 (VDE
0140-1) und IEC 60417 der
Schutzklasse II und benötigt
zum Betrieb keinen Schutz-
kontaktstecker, sondern
lediglich den beiliegenden
Konturenstecker (2-polig).
Das Gehäuse ist mit einer
verstärkten oder doppelten
Isolierung gegen Strom-
schlag versehen.
Hinweis:
Die Trennvorrichtung dieses
Gerätes ist der Netzstecker,
diese Trennvorrichtung
muss ohne Schwierigkeiten
zugänglich sein.
8 · iTeufel ® Box
® Box
 Powerschalter

Lautstärkeregler

AUX IN

LINE IN


USB-Schnittstelle


S-Video Buchse (Line In)


 Verbindung zu Lautsprecher »Slave«

Stromversorgung iTeufel
Sicherung*
Spannungswahl**


® Box




➓
