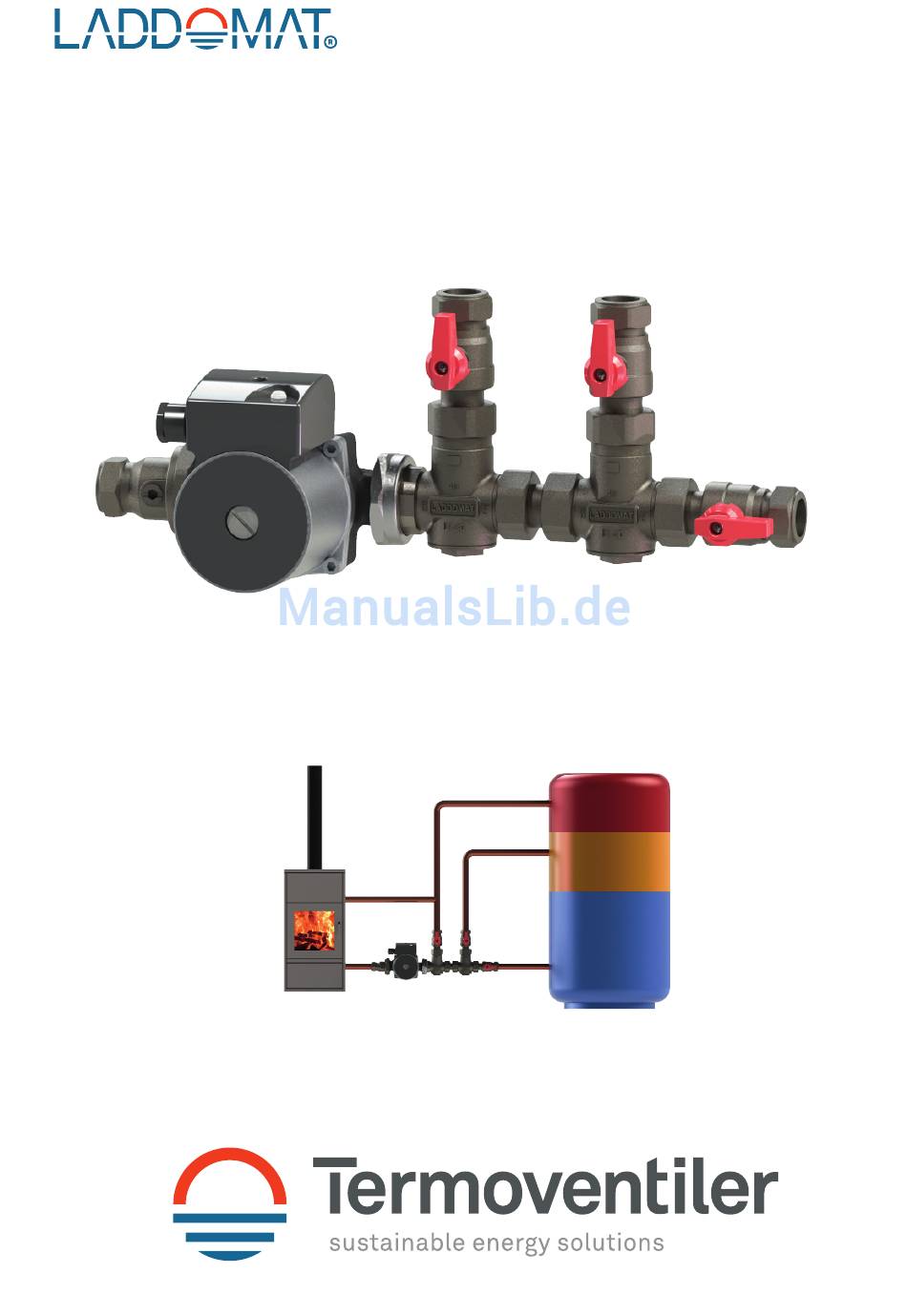

- Seite 1 11-30 ”Duo” User and installation instructions LM11-30 Duo_Manual.indd 81110002 160608...
- Seite 2 11-30 ”Duo” Gebrauchs- und Installationsanweisung Funktion Der Zweck des Laddomat 11-30 ”Duo” ist, schneller heißes Wasser in den Pufferspeicher zu bringen, besonders wenn die Kesselleistung gering ist. Laddomat 11-30 ”Duo” nimmt warmes Wasser aus der oberen Mitte des Pufferspeichers, um anfangs den Kessel / Kamin damit zu kühlen.
- Seite 3 Technische Daten Laddomat 11-30: Thermoelement: 63° + 45°C Pumpe: Anschluss: Cu22 Max. Kesselleistung: 40 kW Druckklasse: PN 6 Maxtemp: Max +100°C Min +5°C Dimension Einbau Bild 2 Bild 1 63°C 45°C Die Kugelhähne (KH) sind montiert, um die Wartung zu erleichtern.
- Seite 4 Pumpenschaltung Siehe Bild 3 bis 6. Alternative Pumpenschaltung Bei z.B. Pelletsbrennern, -öfen kann die Pumpe mit der Brennerschaltung geschaltet werden. Bild 5 Bild 3 Bild 4 Bild 6 Wartung Siehe Skizze bzw. Beschreibung unten. Das Wechseln eines Thermoelements wird durch das Öffnen des Deckels ausgeführt, wobei das Thermoelement mit herauskommt (vorausgesetzt, der Deckel steht nach unten).
