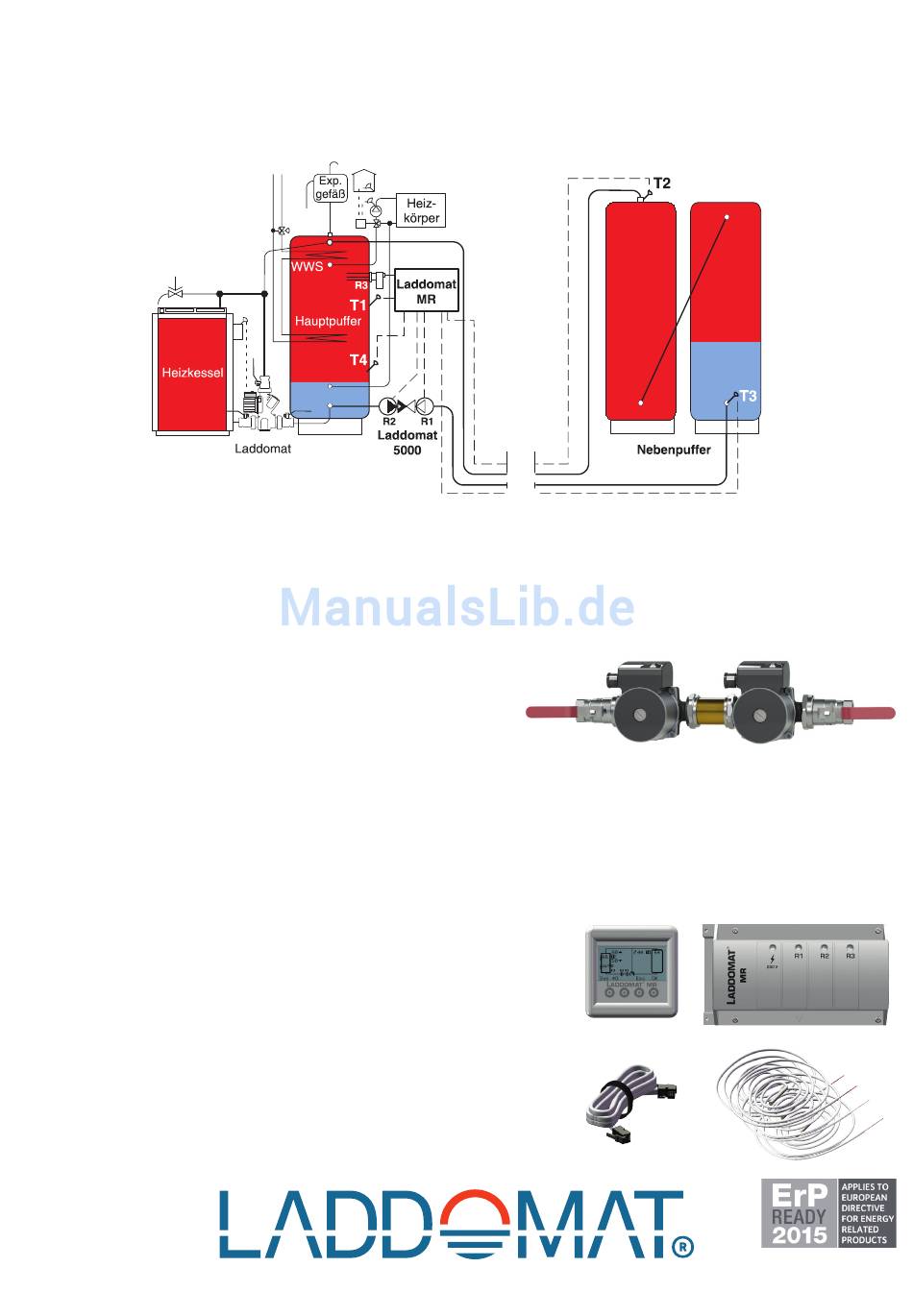

LADDOMAT
MR 50
Installationsanweisung
Lieferumfang
Ventileinheit Laddomat 5000:
• Patentiertes doppelt wirkendes Rückschlagventil, schw. Pat.nr. 469 854
• 2 Pumpen, LM6A-130 (ErP 2015).
• 2 Kugelhähne, Cu28 oder R32 mit Hebel.
• 3 Tauchhülsen für Fühler mit D=6 mm. R15, L=150 mm.
• 2 Fühlerhalterungen und Kabelbinder zur Rohrmontage.
Elektronischer Laderegler
• Laddomat MR, komplett mit 4 Fühlern und Relaisausgängen für 2 Pumpen und Zusatzwärme
• DIN-Schiene zur Wandmontage der AZ Befestigungsmaterial
Artikel Nummern:
11 34 55 03 – Cu28, LM6A Erp 2015
11 34 55 04 – R32, LM6A Erp 2015
LMR50_Manual_DE.indd
81345500-T
170807
Hersteller: Termoventiler AB, Schweden +46 321 - 261 80 • info@termoventiler.se • www.laddomat.se
1
Tochtergesellschaft: TV Termoventiler GmbH, +49 3722 505 700 • info@termoventiler.de • www.laddomat.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Termoventiler AB LADDOMAT MR 50
Inhaltszusammenfassung für Termoventiler AB LADDOMAT MR 50
- Seite 1 11 34 55 03 – Cu28, LM6A Erp 2015 11 34 55 04 – R32, LM6A Erp 2015 LMR50_Manual_DE.indd 81345500-T 170807 Hersteller: Termoventiler AB, Schweden +46 321 - 261 80 • info@termoventiler.se • www.laddomat.se Tochtergesellschaft: TV Termoventiler GmbH, +49 3722 505 700 • info@termoventiler.de • www.laddomat.de...
-
Seite 2: Installation
Settings, temperatures Bitte sehen Sie Seite 5–8. Funktion Sys 50 Wenn der Kessel den Hauptpufferspeicher so weit erwärmt hat, dass der Fühler T1 im Hauptpuffer die eingestellte Temperatur übersteigt, startet die Füllpumpe R1 und leitet heißes Wasser in die Nebenpuffer. Der Fühler T3 stoppt den Füllvorgang, wenn die Nebenpuffer gefüllt sind, d. -
Seite 3: Elektroinstallation
Elektroinstallation Bitte sehen Sie Seite 4. Die Fühler dürfen nicht in mit Flüssigkeit gefüllten Tauchhülsen montiert werden. Montage des Fühlers T1 im Hauptpufferspeicher Der Fühler kann in beliebiger Höhe montiert werden (jedoch nicht höher als die elektr. Heizpatrone oder die Warmwasserschlei- fe), in einer Tauchhülse oder in Oberfl... -
Seite 4: Technische Daten
® LADDOMAT Installations- und Bedienungsanleitung Laddomat MR ist eine Regelanlage mit separater Anschlusszentrale (AZ) und insgesamt 3 Relais und 4 Temperaturfühler- eingängen. Es stehen eine Reihe verschiedener Steuerschemata/Regelungsalternativen zur Verfügung. Alle Einstellungen werden am digitalen Bedienfeld (BF) vorgenommen. Technische Daten: Die Anschlusszentrale hat 3 Stck. -
Seite 5: Bedienung
Einführung und Erläuterung Bedienung Durch Drücken eines beliebigen Knopfes wird das Display aktiviert. Die Funktion der Knöpfe wird anschließend oberhalb des jeweiligen Knopfs im Display angezeigt. Siehe Beispielbilder auf dieser Seite. HINWEIS: Es können keine Werte „aus Versehen“ geändert werden. In allen Positionen, in denen sich etwas ändern lässt, werden Sie immer gefragt, ob Sie die Änderung ausführen möchten, bevor sie tatsächlich wirksam wird. - Seite 6 Sys 50 Laden/Entladen von Pufferspeicher/Pufferspeicher Grundposition Im Menü werden alle eingestellten Sollwerte und die aktuellen Istwerte der Fühler an- Istwerte gezeigt. Für eine optimale Funktion sollte das Doppelrückschlagventil Laddomat 5000 montiert sein. Laddomat 5000 ist ein federbelastetes Doppelrückschlagventil, das den Durchfl...
- Seite 7 Sys 51 Laden/Entladen zwischen Pufferspeichern mit Zusatzladung Grundposition Istwerte Im Menü werden alle eingestellten Sollwerte und die aktuellen Istwerte der Fühler ang- ezeigt. Für eine optimale Funktion sollte das Doppelrückschlagventil Laddomat 5000 montiert sein. Laddomat 5000 ist ein federbelastetes Doppelrückschlagventil, das den Durchfl...
-
Seite 8: Fehlersuche
Menüs und Einstellungen Temperatur In diesem Menü werden die abgelesenen Temperaturen aller Fühler angezeigt. HINWEIS: In der Mitte in runden Klammern wird ggf. die Kalibrierung jedes Fühlers angezeigt, sie wird aber nur angezeigt, wenn man die Zeile aktiviert. OK drücken, um das Menü zu aktivieren, anschließend Pfeil nach oben/unten und OK ein weiteres Mal drücken, um die Kalibrierung zu ändern.
