Montage

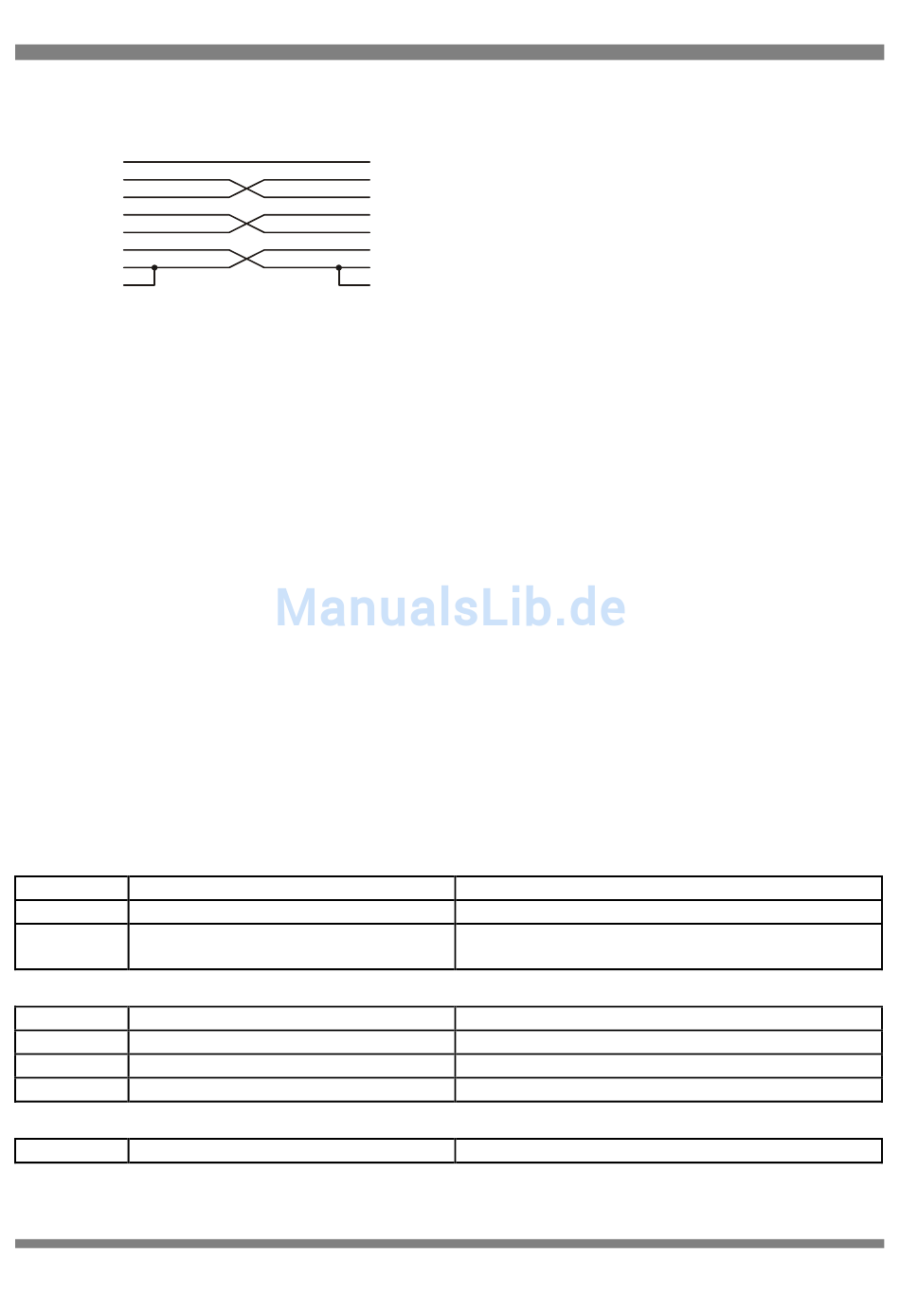

Nullmodemkabel:
Steuerung
5: GND
2: RxD
3: TxD
7: RTS
8: CTS
4: DTR
6: DSR
1: DCD
Unabhängig davon, ob die Verbindung über ein Nullmodemkabel oder über Modem hergestellt wird,
stehen mit dem PC alle Funktionen zur Verfügung:
• Einstellen der Steuerung
• Übertragen der Einstellungen zur Steuerung
• Auslesen der Einstellungen aus der Steuerung
• Speichern der Einstellungen am PC
• Simulation/Testen des Betriebes (es können Fühlerwerte über den PC vorgegeben werden und
während des Testens Einstellungen über den PC Verändert werden).
• Aufgezeichnete Daten des Datenloggers auslesen (falls die Steuerung über die benötigen
EEPROMs verfügt)
• Schemen (Voreinstellungen) Bearbeiten
• Firmwareupdate aufspielen
Belegung von Ein– und Ausgängen (Gesamtübersicht)
Wird eine der folgenden Funktionen verwendet, müssen die zugeordneten Ein- und Ausgänge
entsprechend folgender Tabellen angeschlossen werden. Die Eingänge können zusätzlich zur
angegebenen Funktion auch bei anderen Ausgängen für beliebige Funktionen verwendet werden.
Solaranlage
mit einem Kollektorfeld
Funktion
F1
Kollektorfühler
F2
Sonnenfühler oder
Einstrahlungsfühler
Leistungsmessung
Funktion
F3
Vorlauffühler
F4
Rücklauffühler
IN
Durchflussgeber
Gleitende Anforderung
F2
Außenfühler
Alle Rechte vorbehalten, Änderung und Irrtum vorbehalten, Letzte Änderung: 22.11.2011
5: GND
2: RxD
3: TxD
7: RTS
8: CTS
4: DTR
6: DSR
1: DCD
(Kesselanforderung abhängig von der Außentemperatur)
hanazeder electronic GmbH, J.M.Dimmel Str. 10, A-4910 Ried
PC
Hinweis
wenn Sonnenfühlerfunktion bzw. Startfunktion
verwendet werden soll
Hinweis
warm
kalt
9
