Einstellen, Ausgangs-Einstellungen
Übertemperatur Ein– und Ausschaltung
#UT.Ein K1:120 C
F1 Kollek->A1
#UT.Aus K1:135 C
F1 Kollek->A1
#UT.Aus K1:90 C
F3 Puffer->A1
Rückkühlung
#Rueckkuehl.K1:
Aus

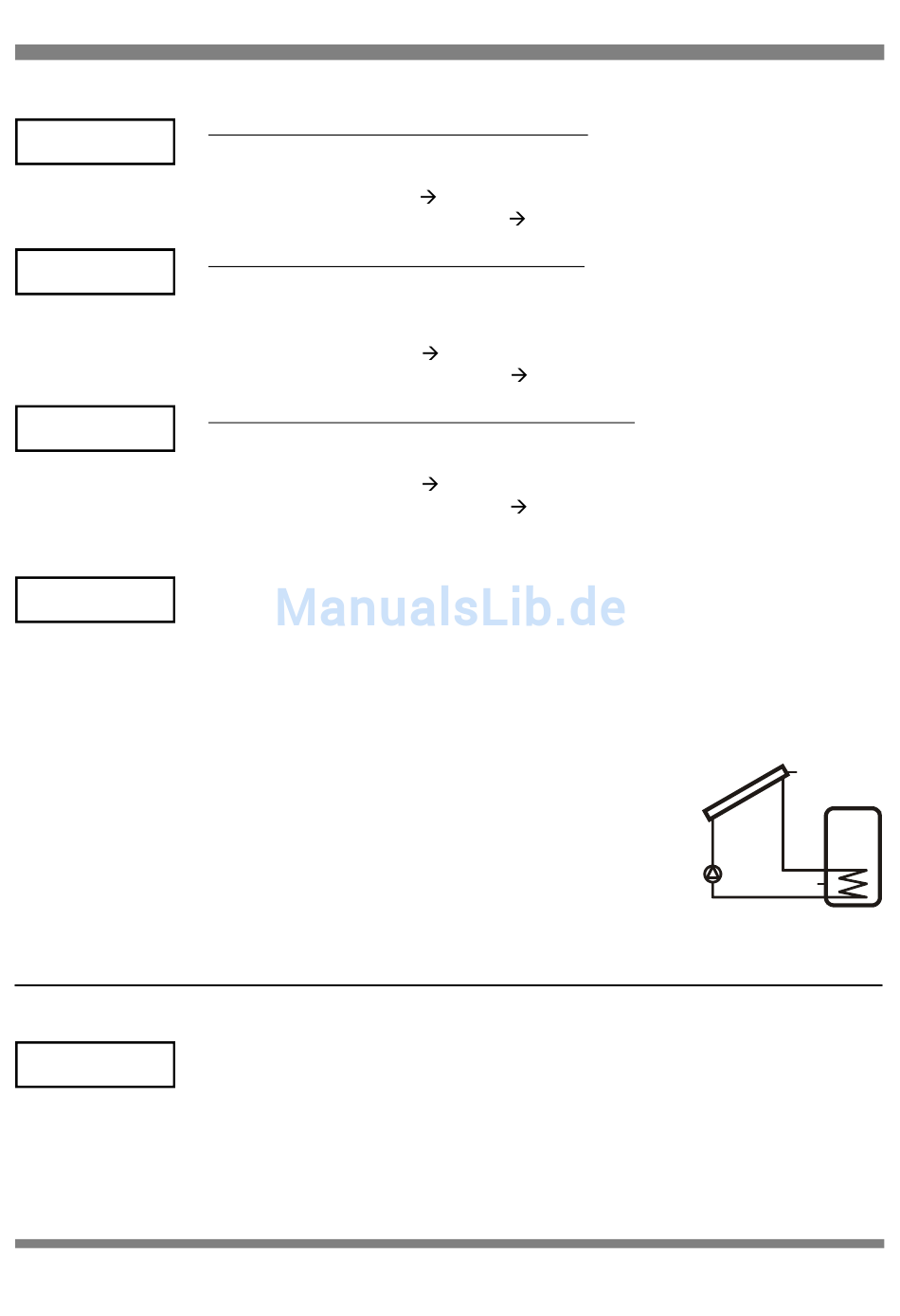

Beispiel: Solaranlage (Einstellungen wie oben)
Liegt die Kollektortemperatur über 25°C und ist um 3K (bzw. 5K) höher als
die Speichertemperatur, wird dieser im Normalbetrieb bis 65°C geladen.
Überschreitet die Kollektortemperatur 120°C, wird die Pumpe eingeschaltet
um den Kollektor zu kühlen. Durch diese Funktion wird der Speicher weiter
als bis 65° aufgeladen. Wenn er 90° erreichen, wird die Pumpe auf jeden Fall
abgeschaltet. Die Pumpe wird auch auf jeden Fall abgeschaltet, wenn die
Kollektortemperatur 135°C überschreitet, damit die Pumpe nicht läuft, wenn
sich im Kollektor schon Dampf gebildet hat.
Anforderungs-Funktion
#Fuhl.Ein K1: F3
Fuhl.Aus K1: F4
Alle Rechte vorbehalten, Änderung und Irrtum vorbehalten, Letzte Änderung: 22.11.2011
Übertemperatur Einschaltung Wärmequelle: Überschreitet der Fühler
Wärmequelle diesen Wert, wird eingeschaltet, auch wenn die Max.Tmp. am
Wärmeverbr. bereits überschritten ist.
Wärmequelle >= UT.Ein
Wärmequelle < UT.Ein — Hysterese
Übertemperatur Abschaltung Wärmequelle: Überschreitet der Fühler
Wärmequelle diesen Wert, wird abgeschaltet. Es spielt keine Rolle, ob
Max.Tmp. am Wärmeverbr. bereits erreicht ist oder UT.Ein an der
Wärmequelle überschritten ist.
Wärmequelle >= UT.Aus
Wärmequelle < UT.Aus — Hysterese
Übertemperatur Abschaltung Wärmeverbraucher: Überschreitet der Fühler
Wärmeverbraucher diesen Wert, wird abgeschaltet. Es spielt keine Rolle, ob
UT.Ein an der Wärmequelle überschritten ist.
Wärmeverbr. >= UT.Aus
Wärmeverbr. < UT.Aus — Hysterese
Ist die Rückkühlung dient zum Abtransport überschüssiger Wärme, die durch
die Übertemperatur-Funktion in den Speicher gelangt ist.
Ist die Rückkühlung aktiviert, wird eingeschaltet, wenn der Verbraucherfühler
wärmer als Max.Tmp ist und mehr als 10K (
des Quellfühlers liegt.
Fühlerzuordnung: Für die Minimaltemperatur (zum Einschalten;
und für die Maximaltemperatur (zum Ausschalten;
ein beliebiger Fühler zugeordnet werden. Es Kann auch zweimal der selbe
Fühler eingestellt werden.
hanazeder electronic GmbH, J.M.Dimmel Str. 10, A-4910 Ried
einschalten (* erscheint)
Bedingung nicht mehr erfüllt
Abschalten (* erscheint)
kann wieder einschalten
Abschalten (* erscheint)
kann wieder einschalten
+Hysterese
25
) über der Temperatur
F1
A1
F3
Fuhl.Ein
) kann jeweils
Fuhl.Aus
)
