Montage

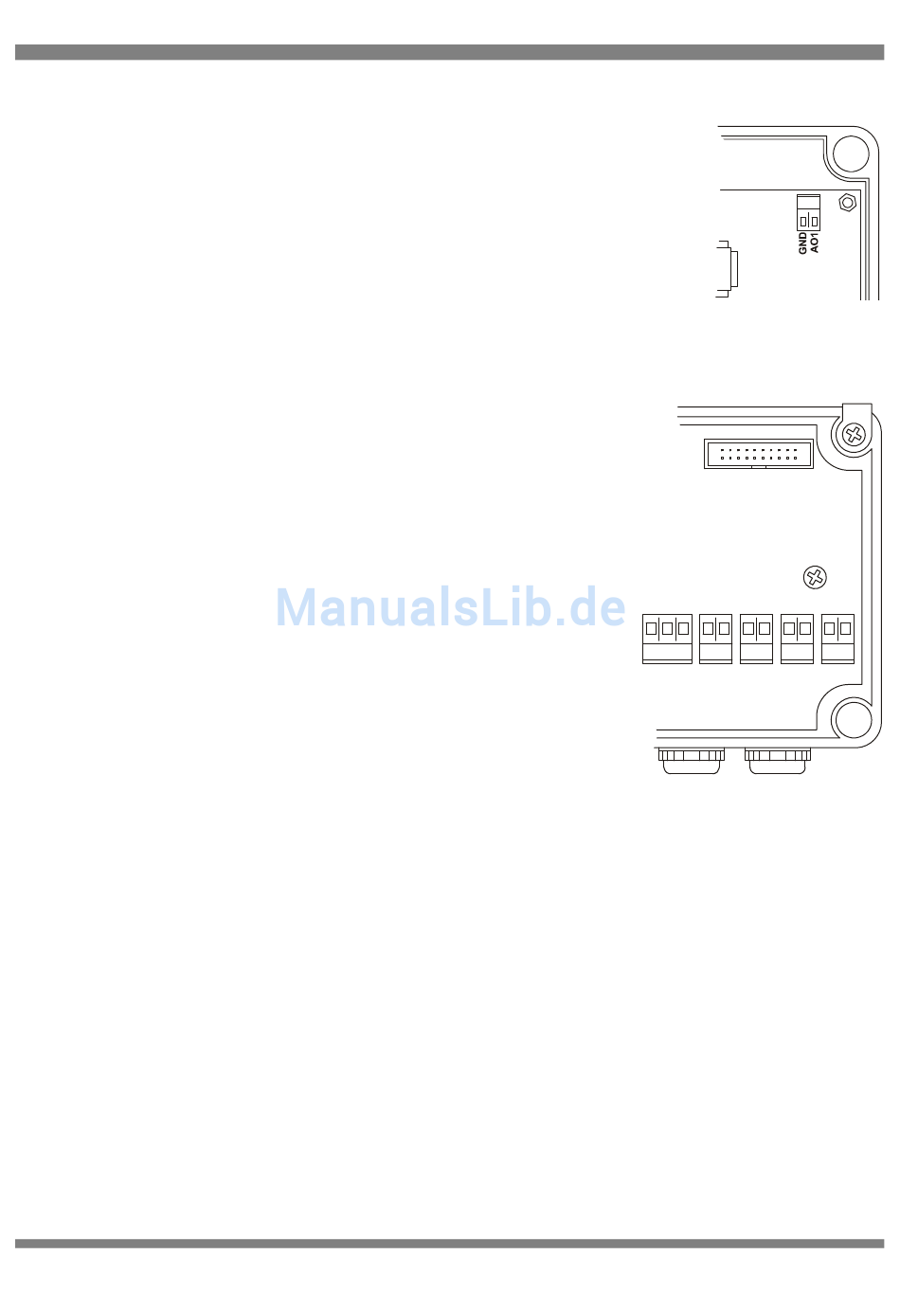

Analog Ausgänge 0-10V
Steuerungsdeckel
Der Analogausgang AO1 liefern eine Gleichspannung
von 0 bis 10V die durch die Funktion Drehzahlregelung
0-10V
verändert wird.
Ausgang
Es kann wahlweise ein Gerät am 230V Ausgang oder
am 0-10V Ausgang angeschlossen werden. Der 0-10V
Ausgang wird parallel zum Ausgang A1 angesteuert.
Die Masseklemme (GND bzw. „-") für den Analog
Ausgang ist mit den „-" Klemmen der Eingänge
verbunden.
Eingänge
Die Steuerung verfügt über 4 Fühlereingänge und einen
Digitaleingang.
Die „-" Klemmen aller Eingänge sind miteinander
verbunden, es kann für mehrere Eingänge eine gemeinsame
„-" Leitung verwendet werden.
Temperaturfühler können beliebig gepolt werden, bei
anderen Sensoren oder Geräten ist deren Anleitung zu
beachten.
-
+ -
+ -
+ -
+ -
+5V
Digitaleingang IN:
F1
F2
F3
F4
IN
Es kann ein potentialfreier Schaltkontakt (Schalter oder
Thermostat) zur Freigabe eines Ausgangs oder ein
Volumenstromgeber für eine Leistungsmessung
angeschlossen werden. Die Impulswertigkeit des
.
Volumenstromgebers kann Eingestellt werden
hanazeder electronic GmbH, J.M.Dimmel Str. 10, A-4910 Ried
Alle Rechte vorbehalten, Änderung und Irrtum vorbehalten, Letzte Änderung: 22.11.2011
7
