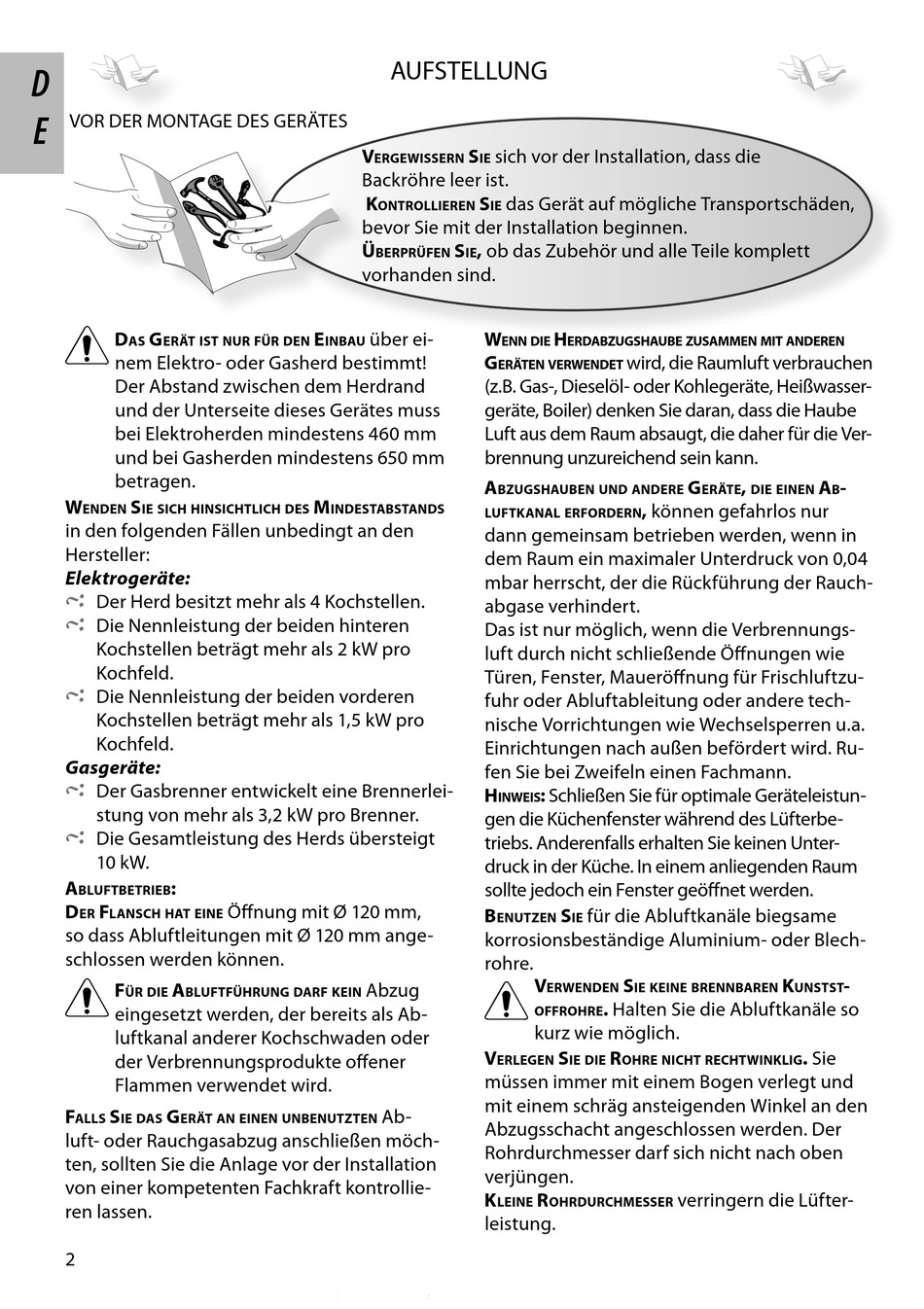

Vor Der Montage Des Gerätes - Whirlpool AVM 960 Gebrauchsanweisung

D
Vor dEr MoNTAGE dES GEräTES
E
d g
as erät ist nur fÜr den
nem Elektro- oder Gasherd bestimmt!
der Abstand zwischen dem Herdrand
und der Unterseite dieses Gerätes muss
bei Elektroherden mindestens 460 mm
und bei Gasherden mindestens 650 mm
betragen.
w s
enden ie sicH HinsicHtlicH des
in den folgenden Fällen unbedingt an den
Hersteller:
Elektrogeräte:
ɳ
der Herd besitzt mehr als 4 Kochstellen.
ɳ
die Nennleistung der beiden hinteren
Kochstellen beträgt mehr als 2 kW pro
Kochfeld.
ɳ
die Nennleistung der beiden vorderen
Kochstellen beträgt mehr als 1,5 kW pro
Kochfeld.
Gasgeräte:
ɳ
der Gasbrenner entwickelt eine Brennerlei-
stung von mehr als 3,2 kW pro Brenner.
ɳ
die Gesamtleistung des Herds übersteigt
10 kW.
a :
bluftbetrieb
d f
er lanscH Hat eine
so dass Abluftleitungen mit Ø 120 mm ange-
schlossen werden können.
f a
Ür die bluftfÜHrung darf Kein
eingesetzt werden, der bereits als Ab-
luftkanal anderer Kochschwaden oder
der Verbrennungsprodukte offener
Flammen verwendet wird.
f s g
alls ie das erät an einen unbenutzten
luft- oder rauchgasabzug anschließen möch-
ten, sollten Sie die Anlage vor der Installation
von einer kompetenten Fachkraft kontrollie-
ren lassen.
2
AUFSTELLUNG
V
ergewissern
Backröhre leer ist.
K
ontrollieren
bevor Sie mit der Installation beginnen.
Ü
berprÜfen
vorhanden sind.
e
über ei-
inbau
m
indestabstands
Öffnung mit Ø 120 mm,
Abzug
Ab-
s
sich vor der Installation, dass die
ie
s das Gerät auf mögliche Transportschäden,
ie
s , ob das Zubehör und alle Teile komplett
ie
w H
enn die erdabzugsHaube zusammen mit anderen
g
wird, die raumluft verbrauchen
eräten Verwendet
(z.B. Gas-, dieselöl- oder Kohlegeräte, Heißwasser-
geräte, Boiler) denken Sie daran, dass die Haube
Luft aus dem raum absaugt, die daher für die Ver-
brennung unzureichend sein kann.
a
bzugsHauben und andere
luftKanal erfordern
dann gemeinsam betrieben werden, wenn in
dem raum ein maximaler Unterdruck von 0,04
mbar herrscht, der die rückführung der rauch-
abgase verhindert.
das ist nur möglich, wenn die Verbrennungs-
luft durch nicht schließende Öffnungen wie
Türen, Fenster, Maueröffnung für Frischluftzu-
fuhr oder Abluftableitung oder andere tech-
nische Vorrichtungen wie Wechselsperren u.a.
Einrichtungen nach außen befördert wird. ru-
fen Sie bei Zweifeln einen Fachmann.
H : Schließen Sie für optimale Geräteleistun-
inweis
gen die Küchenfenster während des Lüfterbe-
triebs. Anderenfalls erhalten Sie keinen Unter-
druck in der Küche. In einem anliegenden raum
sollte jedoch ein Fenster geöffnet werden.
b s für die Abluftkanäle biegsame
enutzen ie
korrosionsbeständige Aluminium- oder Blech-
rohre.
V s
erwenden
. Halten Sie die Abluftkanäle so
offroHre
kurz wie möglich.
V s r
erlegen ie die oHre nicHt recHtwinKlig
müssen immer mit einem Bogen verlegt und
mit einem schräg ansteigenden Winkel an den
Abzugsschacht angeschlossen werden. der
rohrdurchmesser darf sich nicht nach oben
verjüngen.
K r
leine oHrdurcHmesser
leistung.
g ,
eräte die einen
, können gefahrlos nur
K
ie Keine brennbaren unstst
. Sie
verringern die Lüfter-
a -
b
-
