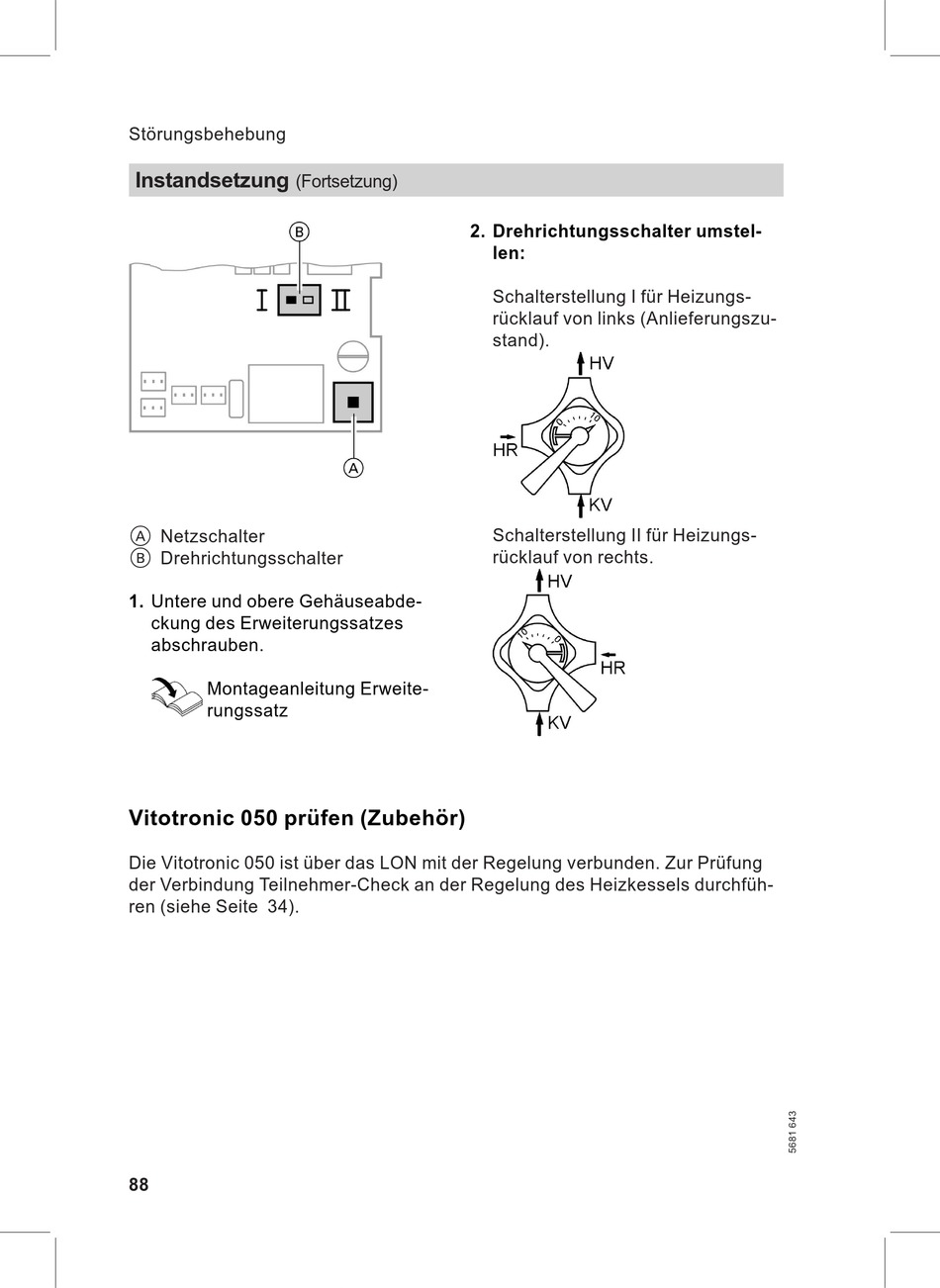

Störungsbehebung
Instandsetzung
(Fortsetzung)
A Netzschalter
B Drehrichtungsschalter
1. Untere und obere Gehäuseabde-
ckung des Erweiterungssatzes
abschrauben.
Montageanleitung Erweite-
rungssatz
Vitotronic 050 prüfen (Zubehör)
Die Vitotronic 050 ist über das LON mit der Regelung verbunden. Zur Prüfung
der Verbindung Teilnehmer-Check an der Regelung des Heizkessels durchfüh-
ren (siehe Seite 34).
88
2. Drehrichtungsschalter umstel-
len:
Schalterstellung I für Heizungs-
rücklauf von links (Anlieferungszu-
stand).
Schalterstellung II für Heizungs-
rücklauf von rechts.
