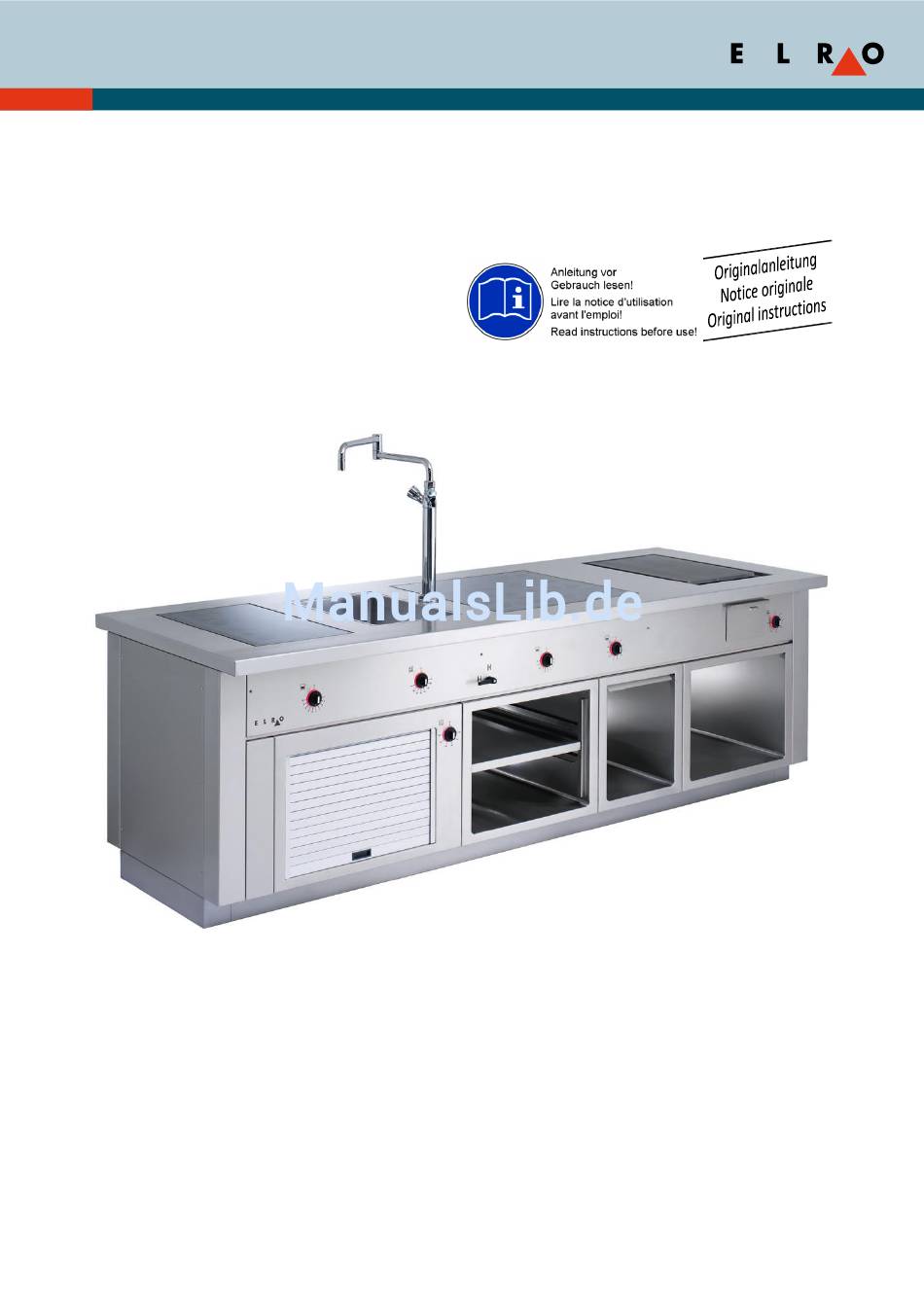

- Seite 1 Montage- und Inbetriebsetzungsanleitung ELRO Herd 600 Datum 31.03.2015 Ersetzt 03.06.2013 Verfasser Verantwortlich Dok-Nr. X101703D Revision Seiten Änderungen vorbehalten...
-
Seite 2: Sicherheitshinweise
Beachten Sie die Hinweise WARNUNG, VORSICHT und Empfehlungen. Halten Sie die Reinigungs- und Wartungshinweise ein. Diese tragen zur einwandfreien Funktion des ELRO Herd 600 bei. Bei Störungen fordern Sie bitte den ELRO Kundendienst an. Vorgängig sind zwingend die Montage- und Inbetriebnahmeanleitung und die Bedienungsanleitung zu lesen. - Seite 3 Material gefertigt sein. Anderenfalls müssen geeignetem, nichtbrennbarem, wärmeisolierendem Material verkleidet sein und die Brandschutz-Vorschriften müssen beachtet werden. Sicherheitseinrichtungen sind regelmässigen Abständen durch den ELRO Kundendienst auf deren ordnungsgemässe Funktion zu prüfen. Beschädigte Teile sind umgehend vorschriftsgemäss zu reparieren oder zu ersetzen. X101703D.docx...
-
Seite 4: Hersteller
40011 Sicherung Erde Achtung! Alle Anschlussklemmen auf Spannungsfreiheit prüfen (mehrere Zuleitungen). Nicht-ionisierende elektromagnetische Strahlung Apparatestecker ziehen Vor Service- und Wartungsarbeiten am Apparat Hersteller Wohlerstrasse 47 CH-5620 Bremgarten www.elro.ch 1.2.1 ELRO Kundendienst +41 (0)56 648 94 11 services@elro.ch X101703D.docx... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite ELRO Herd 600 ..........................6 Hersteller ............................4 1.1.1 ELRO Kundendienst ........................4 Typbezeichnung ..........................6 1.2.1 Oberbauelemente..........................6 1.2.2 Unterbauelemente ..........................6 Apparatenummer / Typenschild ....................... 6 Konformitätserklärung ........................6 Sicherheitshinweise ........................2 Bildzeichen ............................4 Funktionselemente......................... 7 Technische Daten .......................... -
Seite 6: Elro Herd 600

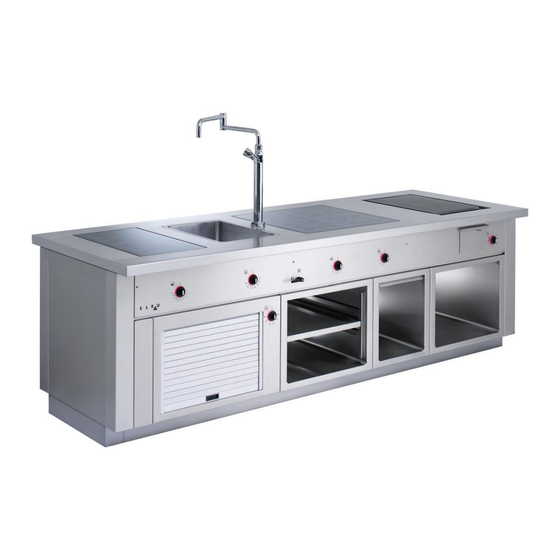

ELRO Herd 600 Wir beglückwünschen Sie zum Kauf eines ELRO Herd 600. Lesen Sie bitte diese Montageanleitung sowie die Bedienungsanleitung sorgfältig durch. Beachten Sie die Sicherheitshinweise und Empfehlungen, sowie die Einhaltung der Reinigungs- und Wartungshinweise. Diese tragen zur einwandfreien Funktion des Herdes bei. -
Seite 7: Funktionselemente
Funktionselemente Bild Benennung Keramikkochfeld Strahlung (ST) KK.. Induktion (Fläche INDF ) (Rund INDR) GK.. Gaskochstelle GR.. Grill / Griddle BM.. Bain-Marie BO.. Backofen WS.. Wärmeschrank X101703D.docx... -
Seite 8: Technische Daten
Der Herd wird ab Werk auf Paletten geliefert. Aufstellen des Herdes Der Herd 600 ist am vorgesehenen Standort entsprechend dem gültigen Installationsplan aufzustellen. Es ist bauseits zu überprüfen, ob alle erforderlichen Betriebsmittel entsprechend dem Installationsplan in der richtigen Art zur Verfügung stehen. -
Seite 9: Montage An Die Wand, Herd Auf Bauseitigem Sockel
Montage an die Wand, Herd auf bauseitigem Sockel Breite = Länge Unterbau – 2 x 20 mm Als erstes überprüfen Sie: Höhe Sockel 100 mm Der Sockel muss plan und in beiden Tiefe 730 mm Dimensionen waagerecht sein. Breite gemäss Installationsplan Demontieren Sie die stirnseitigen Abdeckungen der Installationsfächer (UB608). -
Seite 10: Montage An Die Wand, Herd Auf Cns Sockel
Montage an die Wand, Herd auf CNS Sockel Schieben Sie den CNS Sockel (Chromnickelstahl-Sockel) des Herdes an die vorgesehene Position. Überprüfen Sie den Abstand 750 mm von der Wand zur Sockelvorderkante. Nivellieren Sie den Sockel so, dass er in beiden Dimensionen waagrecht steht. Bohren Sie 4 Löcher Ø... -
Seite 11: Montage Freistehend, Herd Auf Bauseitigem Sockel
Montage freistehend, Herd auf bauseitigem Sockel Breite = Länge Unterbau – 2 x 20 mm Als erstes überprüfen Sie: Höhe Sockel 100 mm Der Sockel muss plan und in beiden Dimensionen Tiefe 560 mm waagerecht sein. Breite gemäss Installationsplan Demontieren Sie die stirnseitigen Abdeckungen der Installationsfächer (UB608). -
Seite 12: Montage Freistehenden, Cns Sockel
Montage freistehenden, CNS Sockel Schieben Sie den CNS Sockel (Chromnickelstahl-Sockel) des Herdes an die vorgesehene Position. Nivellieren Sie den Sockel so, dass er in beiden Dimensionen waagrecht steht. Bohren Sie 4 Löcher Ø 8 mm / Tiefe 45 mm durch die Stanzungen in den Ecken (1) in den Boden. Setzen Sie Die Dübel M6 ein. -
Seite 13: Anschliessen
Sicherheit nicht beeinträchtigt wird (z.B. genügend grosse Kriech- und Luftstrecken, kein quetschen der Kabel). Der Herd 600 ist für den dauerhaften Anschluss an festverlegte Leitungen bestimmt. Ein möglicher Fehlerstrom-Schutzschalter muss bezüglich seines Auslösestroms so bemessen sein, dass er mindestens 2mA pro kW Anschlussleistung besitzt (EN 60 335-2). -
Seite 14: Inbetriebnahme; Funktionskontrolle
Inbetriebnahme; Funktionskontrolle Keramikkochfeld Strahlung ST Drehknopf (1) auf Stufe 10 einstellen Leuchtring (2) muss aufleuchten. Kontrollieren Sie durch vorsichtiges Annähern mit der Hand, ob das Kochfeld nach ca. 20 Sekunden warm wird. Drehknopf (1) auf Stufe 0 zurückstellen Leuchtring (2) muss erlöschen. Führen Sie dies an allen Kochstellen durch. -
Seite 15: Gaskochstelle
Auf dem Typenschild entnehmen Sie die aktuelle Geräteeinstellung. Wenn diese Kennzeichnung nicht vorhanden ist, müssen die notwendigen Angaben für eine Anpassung des Herd 600 an die Bedingungen des betreffenden Landes berücksichtigt werden. 7.7.1 Vorschriften Die Gaskochstelle entspricht der Bauart Typ A1 gemäss EN 203. Sie darf nur in einem ausreichend belüfteten Raum aufgestellt werden, um die Bildung unzulässiger Konzentrationen gesundheitsschädlicher... -
Seite 16: Umstellung Der Werkseinstellung
Werkeinstellung abweichen, muss durch den anschliessenden Installateur eine Umstellung auf Gasart und Anschlussdruck erfolgen. Dazu ist unter Angabe des genauen Gerätetyps und den neuen Anschlussbedingungen beim ELRO Kundendienst ein Umbausatz zu beziehen. Die notwendigen Umstellarbeiten sind im Folgenden beschrieben: ... -
Seite 17: Gasventildüse (Kleinstellung)
Positionieren Sie den Drehknopf (5) so, dass die Spitze des An- zeigestifts (6) in die Vertiefung der Führungshülse (7) eingreift. Schrauben Sie den Anzeigestift (6) wieder ein. Wartung Service und Wartung dürfen ausschliesslich vom ELRO Kundendienst, oder von ELRO autorisierte Serviceunternehmen durchgeführt werden. -
Seite 18: Anhang
Anhang 10.1 Tabelle 1: Gasventildüse – Gasbrennerdüse – Lufthülse Einstellungen Gasventildüse Gasbrennerdüse Lufthülse Aufstell- Gas- Kat. Anschluss- Kleinstell- Artikel- Durch- Nenn- Artikel- Durch- kleinster Mass land druck wärme- Nummer messer wärme- Nummer messer Durch- belastung belastung messer [mbar] [kW] [kW]... -
Seite 19: Tabelle 3: Nenndurchfluss Pro Gerätetyp Und Gasart
10.3 Tabelle 3: Nenndurchfluss pro Gerätetyp und Gasart Geräte- Brenner-Bestückung Erdgas Flüssiggas Gesamt- 2E, 2E+, 2H 3B/P, 3+ wärme- Kochstelle belastung -15°C=9.45 -15°C=8.13 -15°C=12.68 kWh/m kWh/m kWh/kg Nenndurchfluss [kW] [kg/h] 0.74 0.86 0.55 1.01 1.17 0.75 GK-11 12.0 1.27 1.48 0.95 GK-12 12.0... -
Seite 20: Notizen
Notizen X101703D.docx...
