Inhaltszusammenfassung für Sharp 54GS-61S

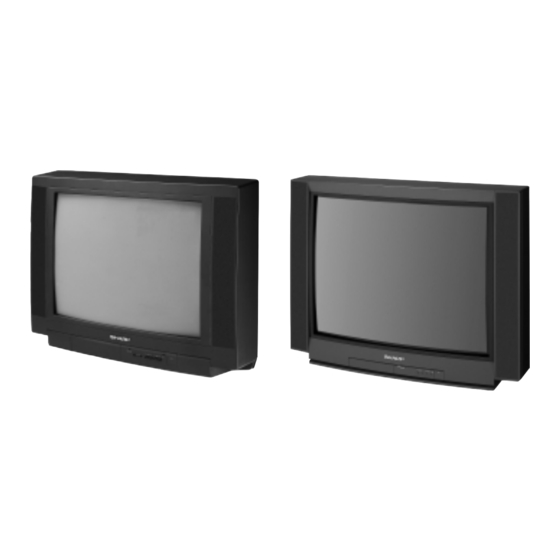

- Seite 1 å 54GS-61S 70GS-61S FARBFERNSEHGERAT BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
..... 12 Lieber SHARP-Kunde! Produkte von «SHARP» sind weltweit für Ihre höchste Qualität und Fertigung seit 1924 bekannt. Ihr neues Farbfernsehgerät von SHARP bietet aufgrund modernster Schaltungen und technischer Neuerungen bestmögliche Leistungen. -
Seite 3: Kurzeinweisung
Kurzeinweisung Mitgeliefertes Zubehör å 54GS-61S 70GS-61S FARBFERNSEHGERAT BEDIENUNGSANLEITUNG Fernbedienung Bedienungsanleitung Trockenbatterien Typ AA Einlegen der Batterien in die Fernbedienung Legen Sie vor der ersten Inbetriebnahme des Fernsehgerät die mitgelieferten Trockenbatterien in die Fernbedienung ein. 1. Führen Sie Hilfe einer 2. Legen Sie zwei 1.5 V-Bat- 3. -
Seite 4: Antennenanschlüsse - Videorecorder Und Fernsehgerät
Antennenanschlüsse - Videorecorder und Fernsehgerät - RÜCKSEITE DES FERNSEHERS Netzsteckdose 220 ~240 V Wechselstrom, 50 Hz SCART-Kabel (nicht im Lieferumfang enthalten) Antennenkabel Antennenkabel (nicht im Lieferumfang enthalten) Antenne Netzsteckdose 220 ~240 V Wechselstrom, 50 Hz Ausgang RÜCKSEITE DES (RF out) VIDEORECORDERS Antenneneingang Audio/Video... -
Seite 5: Fernbedienung
Fernbedienung 1. Ein/Aus (Stand-by Modus) Videorec. 2. Ein/Aus (VCR) 3. Programmtasten 0 ~9 4. Programmplatzrückstellungs-Taste Videotext 5. Farbtaste (grün) 6. Farbtaste (rot) 7. Lautstärke leise / Cursortaste (links) 8. Menü-Taste Teletext 9. Aufdeckungs-Taste 10. LIST-Taste 11. Speichertaste 12. Löschtaste 13. Taste für obere Hälfte / untere Hälfte / ganze Seite 14. -
Seite 6: Bedienelemente Und Anschlußbuchsen
Bedienelemente und Anschlußbuchsen GERÄTE VORDERSEITE 54GS-61S 1. Netzschalter EIN/AUS 2. Netzanzeige 3. Programmwahltaste (auf/absteigend) 4. Lautstärketasten 5. Fernbedienungssensor 6. Tonsignalanzeige 7. Anzeige der Fernbedienung (nur bei 70GS-61S) 70GS-61S 8. Klappe Hinter der Klappe 9. Kopfhörerbuchse (16-600 Ω), 3,5 mm. Klinken-Buchse... -
Seite 7: Automatische Installation
AUTOMATISCHE INSTALLATION Automatisches Installationssystem Ihr Fernsehgerät ist mit einem automatischen System zur Einstel- 54GS-61S lung der Sender ausgestattet, was die Installation des Gerätes ver- einfacht. Dieses neue System wird aktiviert, sobald Sie das Fern- sehgerät zum ersten Mal einschalten. Vorgehensweise: 1. - Seite 8 Gespeicherte Programme Gespeicherte programme: Bei Beendigung des Automatischen Sendersuchlaufs erscheint Pr 01 CH41 Pr 02 CH31 auf dem Bildschirm das Menü "Gespeicherte Programme" mit der Pr 03 CH34 Pr 04 CH27 3SAT Pr 05 CH47 Liste der abgespeicherten Programme und den Optionen: Pr 06 CH44 ––––...
-
Seite 9: Einschalten
Wenn der Netzschalter gedrückt wird ( l), leuchtet die Netzkontrolleuchte auf und das Gerät geht in den Bereitschaftsbetrieb oder in den Fernsehbetrieb. Das Fernsehgerät geht in die Betriebsart, in der es zuvor beim Ausschalten am Netzschalter war ( l). 70GS-61S 54GS-61S Netzanzeige Netzanzeige Netzchalter EIN/AUS... -
Seite 10: Betrieb Des Fernsehgerätes
Betrieb des Fernsehgerätes Wahl der Programmplätze Programmwahltasten ( V CH /\ ) Wählen Sie das gewünschte Fernsehprogramm mit den Pr 01 Programmwahltasten (E/F). Pr 02 Pr 03 Pr 04 Mit der TV-Taste können Sie die Bildschirmanzeige Pr 05 löschen. Pr 06 Pr 07 Hinweis: Kanäle, die mit SKIP-Modus eingestellt wurden, Pr 08... -
Seite 11: Toneinstellungen
TON Einstellungen Lautsprecher und Lautstärke ( V a /\ ) Die Lautstärke mit den Tasten V a /\ einstellen (Tasten Cursor links/rechts C/I drücken). Durch Drücken der Tasten wird die Lautstärke erhöht oder verringert. Auf dem Bildschirm erscheint die Lautstärke-Anzeige. Hinweis: Zur Einstellung der Kopfhörerlautstärke siehe MENÜ... -
Seite 12: Weitere Funktionen
3,5 mm Klinkenstecker Ohrhörer oder Kopfhörer Impedanz 16 bis 600 Ω Betrieb von Videorecordern Mit dieser Fernbedienung können auch Videorecorder von SHARP bedient werden. Programmplatz (V CH /\) Taste für Vorspulen/Bildsuchlauf vorwärts (F Diese Tasten dienen zum Umschalten der Programm- und Taste für Rückspulen/Bildsuchlauf rückwärts... -
Seite 13: Aufbau Der Menüs
Aufbau der Menüs Dieses Fernsehgerät hat ein HAUPTMENÜ mit vier Unter- menüs, die verschiedene Gerätefunktionen enthalten. Die Menüs haben die im folgenden dargestellte Struktur. Menü-Taste Drücken der MENÜ-Taste: HAUPT-Menü Taste Menü Funktionen / Optionen KONTRAST FARBE BILD- HELLIGKEIT EINSTE- SCHÄRFE LLUNGEN NORMAL FARBTÖNUNG... -
Seite 14: Bildeinstellungen
Bildeinstellungen HAUPTMENÜ Bildeinstellungen (KONTRAST, FARBE, HELLIGKEIT, SCHÄR- FE, NORMAL, FARBTÖNUNG und AUTO KONTRAST) Kön- nen in diesem Menü verändert werden. 1. Drücken Sie die Taste MENU b, um das HAUPTMENÜ auf- zurufen. 2. Drücken Sie die ROTE Taste um zum Menü BILDEIN- Menü... -
Seite 15: Hauptmenü
Menüs für Ton Einstellungen Die Funktionen: (LAUTSTÄRKE, TIEFEN, HÖHEN, BALANCE, NORMAL, MODUS, RAUMKLANG und A.S.L) lassen sich in diesem Modus einstellen. HAUPTMENÜ 1. Drücken Sie die Taste MENU b, um das HAUPTMENÜ auf- zurufen. 2. Drücken Sie die GRÜNE Taste um das Menü... -
Seite 16: Sonstige Funktionen
Sonstige Funktionen HAUPTMENÜ Unter diesem Menüpunkt können Sie die SPRACHE der Menüs auswählen, das EINSCHALTEN und das ABSCHALTEN des TV-Geräts programmieren, und alle Funktionen Ihres TV- Geräts mit der DEMO darstellen und den PROGRAMM- SCHUTZ für Kinder einschalten. GELB Menü WEITERE FUNKTIONEN 1. - Seite 17 Menü TIMER AUS Menü TIMER AUS Mit der Funktion ABSCHALTEN kann das automatische Abschalten und der Wechsel auf den Modus Stand-by des TV- SPRACHE Geräts nach einem bestimmten Zeitraum (30, 60, 90 oder 120 Minuten) programmiert werden. NEIN TIMER EIN 4.
-
Seite 18: Menü Installation
Automatisches Sendervorwahlsystem (ASS) HAUPTMENÜ Diese Funktion erspart mühsame manuelle Programmeinstel- lungen. Folgen Sie einfach untenstehenden Anweisungen zur automatischen Speicherung aller terrestrischen und Kabel- Kanäle in die Programmplatzspeicher. 1. Drücken Sie die Taste MENU b, um das HAUPTMENÜ BLAU Menü INSTALLATION aufzurufen. -
Seite 19: Manuelle Voreinstellung Der Kanäle
Manuelle Voreinstellung der kanäle (VOREINSTELLUNG MIT TATSÄCHLICHEN KANALNUMMERN) HAUPTMENÜ 1. Wählen Sie die Programmplatznummer, die Sie einstellen wollen, über die Programmtasten 0 bis 9. 2. Rufen Sie das HAUPTMENÜ durch Drücken der MENU Taste b auf. BLAU 3. Drücken Sie die BLAUE Taste zum Aufruf des Menü... - Seite 20 Manuelle Voreinstellung der kanäle (VOREINSTELLUNG DURCH FREQUENZABSTIMMUNG) HAUPTMENÜ 1. Wählen Sie die Programmplatznummer, die Sie ein- stellen wollen, über die Programmtasten 0 bis 9. 2. Rufen Sie das HAUPTMENÜ durch Drücken der MENÜ Taste b auf. BLAU 3. Drücken Sie die BLAUE Taste zum Aufruf des Menü...
-
Seite 21: Feinabstimmung
Nach Durchführung der Voreinstellung Die folgende Funktionen können bei den voreingestellten HAUPTMENÜ Kanälen verwendet werden: FEINABSTIMMUNG Über diese Funktion kann der Empfang eines schlecht eingestell- ten Programms verbessert werden. BLAU 1. Wählen Sie den Programmplatz über die Programmtasten 0 bis 9. Menü... -
Seite 22: Videotext-Modus
Videotext-Funktionen In Abhängigkeit von dem Fernsehprogramm wird jede Videotext-Seite mit einem anderen System übertragen. Ihr SHARP-Gerät ist auf den Empfang von zwein Videotext-Systemen, FLOF und LIST eingestellt, die automatisch vom Empfänger identifiziert werden. Der Benutzer kann die Systeme anhand der Art, wie sie auf dem Bildschirm erscheinen, leicht unterscheiden. -
Seite 23: Weitere Angaben Für Beide Systeme
P100 P300 P425 Drücken Eingang LIST 4, 2, 5 und GELBE (FLOF VIDEOTEXT) (LIST VIDEOTEXT) tasten — LIST GELBE Zum Speichern drücken b) Schnelle Seitenwahl 1. Programmplatz wählen. 2. Videotext-Ein/Mischtaste (a/b) einmal drücken zur Einstellung der Videotext-Betriebsart. 3. Zum Aufruf einer Seitennummer, die in farbigen Klammern angezeigt wird, einfach auf die entspre- chende Farbtaste drücken. - Seite 24 Taste Uhr Im TV-Modus: Wenn ein TV-Signal mit Videotext-Daten empfangen wird, können Sie mit dieser Taste die Echzeit-Informationen aufrufen. Sie erscheinen im oberen linken Bildschirmbereich. Im Teletext-Modus: Wenn eine aufgerufene Videotextseite versteckte Unterseiten oder zeitlich pro- grammierte Seiten enthält, können Sie diese Seiten wie folgt aufrufen: 1.
-
Seite 25: Kindersicherung(Sperre)
Kindersicherung (Sperren) Mit der Funktion SPERREN kann der Zugriff auf TV-Programme gesperrt werden, so dass diese ohne Ihre Zustimmung nicht gesehen werden können. Dies ist z. B. nützlich, wenn das TV-Gerät im Kinderzimmer aufgestellt werden soll, oder die Kinder allein fernsehen. (Ihre Kinder können die gesperr- ten Programme nicht aufrufen). - Seite 26 Menü SPERREN «PROG. SPERREN» Menü SPERREN «PROG.SPERREN» Wählen Sie die Option "PROGRAMM", um den Zugang zu ein- zelnen Programmen zu sperren. SPERREN 1. Drücken Sie die Taste TV b , um das Menü zu schließen. NEIN PROG. SPERREN AUTO (VPS) 2.
-
Seite 27: Audio/Video-Eingangs-Buchsen Und 21-Polige Euro-Scart-Buchse
Audio/Video-Eingangs-Buchsen und 21-polige Euro-SCART-Buchse GERÄTE RÜCKSEITE RF Eingang 1. Antenneneingang 21-pol. Ein/Aus 2. 21-pol. Euro-SCART (RGB) 3. 21-pol. Audio/Video (AV-1) mit S-Video-Eingang 21-pol. Euro-SCART-Buchse (RGB) 1. Ton rechts Ausgang 9. Masse für Grün 17. Masse für Video 2. Ton rechts Eingang 10. -
Seite 28: Typische Anschlüsse
Typischer Anschluß (Videorecorder/Decoder/Bildplattenspieler und Fernseher) über 21-pol. Euro-SCART-Buchse und 21-pol. AV-Buchse Bitte entnehmen Sie Einzelheiten der Bedienungsanleitung Ihres Videorecorders Typischer Anschluß (Videorecorder und Fernseher) über den Antennen-Anschluß Videorecorder HF-Ausgang HF-Eingang SCART/AV HF-Eingang 21-pol. Euro-SCART-buchse Premiere Decoder Typischer Anschluß (Bildplattenspieler, Decoder und Fernseher) über 21-pol. Euro-SCART-Buchse SCART/AV HF-Eingang Bildplattenspieler... -
Seite 29: Checkliste Zur Fehlersuche
Fehlersuche Die im folgenden beschriebenen Störungen müssen nicht immer auf Defekte zurückzuführen sein. Führen Sie daher die folgenden Prüfungen durch, bevor Sie Ihren Fachhändler um Rat bitten. Läßt sich das Problem mit Hilfe dieses Handbuchs nicht beheben, ziehen Sie den Netzstecker heraus und wenden Sie sich an Ihren Fachhändler. -
Seite 30: Technische Daten Des Fernsehgerätes
Technische Daten des Fernsehgerätes Gerät: Farbfernsehgerät Modelle: 54GS-61S, 70GS-61S Gehäuse: GA-10-Gehäuse Empfangsnorm CCIR-TV-Standardnorm B/G, PAL Empfangsbereiche VHF: E2 - E12 CH UHF: E-21 - E69 CH HYPERBAND: S1 - S41 CC Empfangssystem Ton: GERMAN STEREO (IGR) Farbsystem: Feldfrequenz: PAL 50/60 Hz... -
Seite 31: Stichwortverzeichnis
Stichwortverzeichnis 21 Pin Audio/Video ......26 Mono-Programm ......10 21 Pin-Euro-SCART (RGB) . - Seite 32 å SHARP ELECTRONICS (EUROPE) GmbH Sonninstraße 3, 20097 Hamburg, Germany SHARP ELECTRONICA ESPAÑA, S.A. Polígono Industrial Can Sant Joan Sant Cugat del Vallés (Barcelona), Spain GEDRUCKT IN SPANIEN TINS-7110BMN0 03/01...
