3. Halten Sie das Radio vor die Öffnung im Armaturenbrett, sodass die Verkabelung durch das Armaturenbrett
geführt werden kann. Beachten Sie das Schaltbild und stellen Sie sicher, dass alle Verbindungen mithilfe von
Kabelsicherungen oder Isolierband geschutzt und isoliert sind. Wenn die Verkabelung abgeschlossen ist,
verbinden Sie die ISO-Steckverbinder mit den entsprechenden Anschlussen auf der Ruckseite des Gehäuses.
Schalten Sie das Gerät ein, um die Funktion zu prufen (die Zundung des Fahrzeugs muss eingeschaltet sein).
Kann das Gerät nicht eingeschaltet werden, überprüfen Sie die Verkabelung, bis Sie den Fehler gefunden
haben.
4. Montieren Sie das neue Radio im Armaturenbrett oder in der Mittelkonsole, indem Sie die in Schritt 1
beschriebenen Arbeiten in umgekehrter Reihenfolge ausfuhren.
ACHTUNG! Achten Sie darauf, dass die Fahrzeugverkabelung nicht beschädigt wird.
HINWEIS: Der Endbenutzer ist dafür verantwortlich, die Montage und den Betrieb des Geräts entsprechend
den Gesetzen der Region und des Landes sicherzustellen. Das Kabel der HANDBREMSE muss wie in der
Bedienungsanleitung angegeben angeschlossen werden.
ACHTUNG: Die Lüftungsschlitze dürfen nicht verdeckt werden, da das Gerät ansonsten überhitzen und so
beschädigt werden kann.

Verwendung der Zierblende

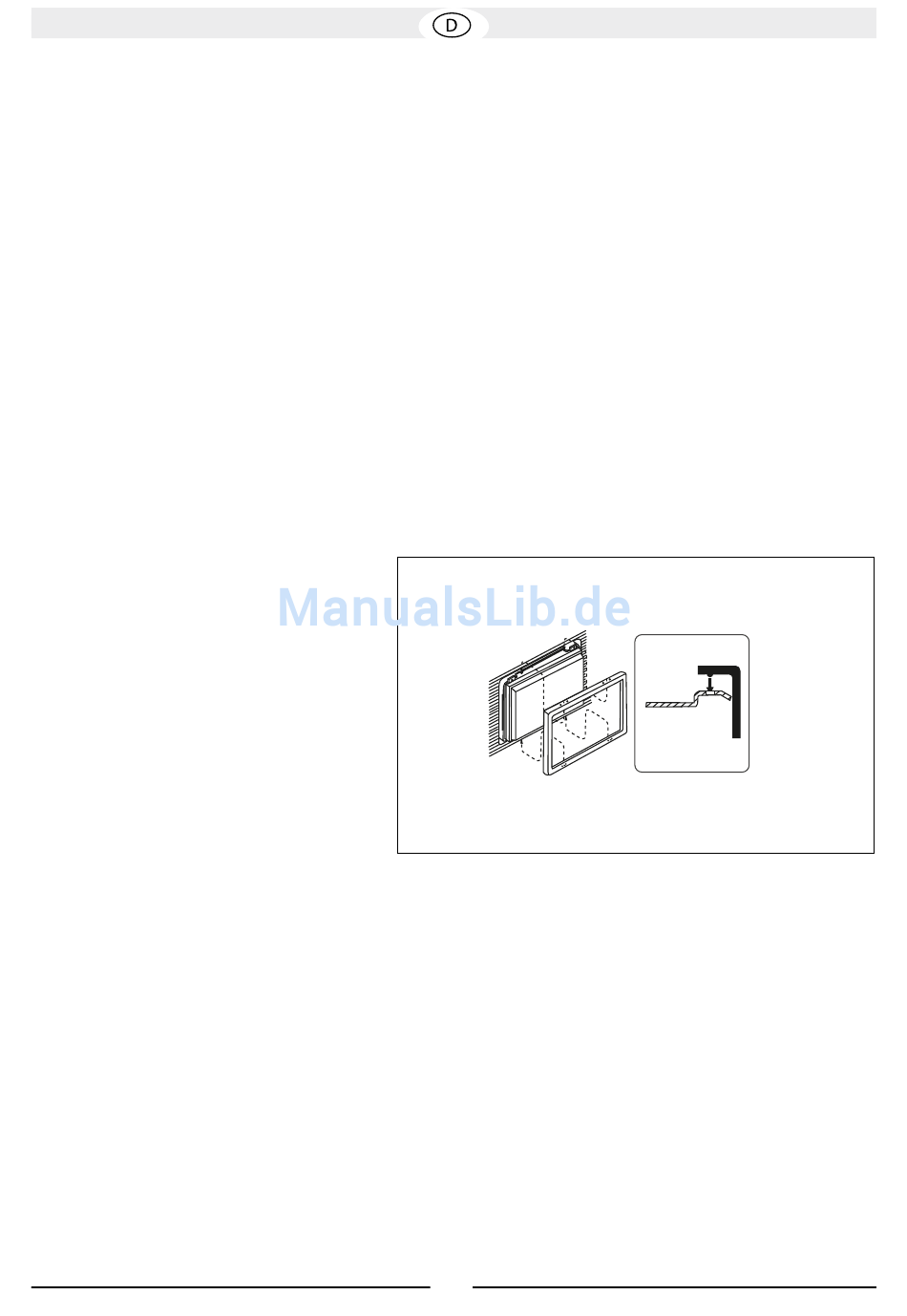

Im Lieferumfang ist eine Zierblende
enthalten, um die Montagefexibilität
zu erhöhen. Der Receiver passt
in das Armaturenbrett der meisten
Importfahrzeuge, ohne das Armaturenbrett
bzw. den Einbauschacht zu verändern.
Das Armaturenbrett mancher Fahrzeuge
fur den US-amerikanischen Markt ist fur
ein DIN-Doppelgehäuse geeignet, jedoch
bleibt nach dem Einbau zwischen dem
Radio unddem Armaturenbrett ein kleiner
Spalt. Verwenden Sie in diesem Fall die
passende Zierblende, um einen möglichen
Spalt zu verdecken.
HINWEIS:
Für den ordnungsgemäßen Betrieb des CD/DVDPlayers muss das Chassis waagerecht mit einer maximalen
Abweichung von 30° montiert werden. Achten Sie darauf, dass dieser Richtwert eingehalten wird.
4 4
