Anschlüsse

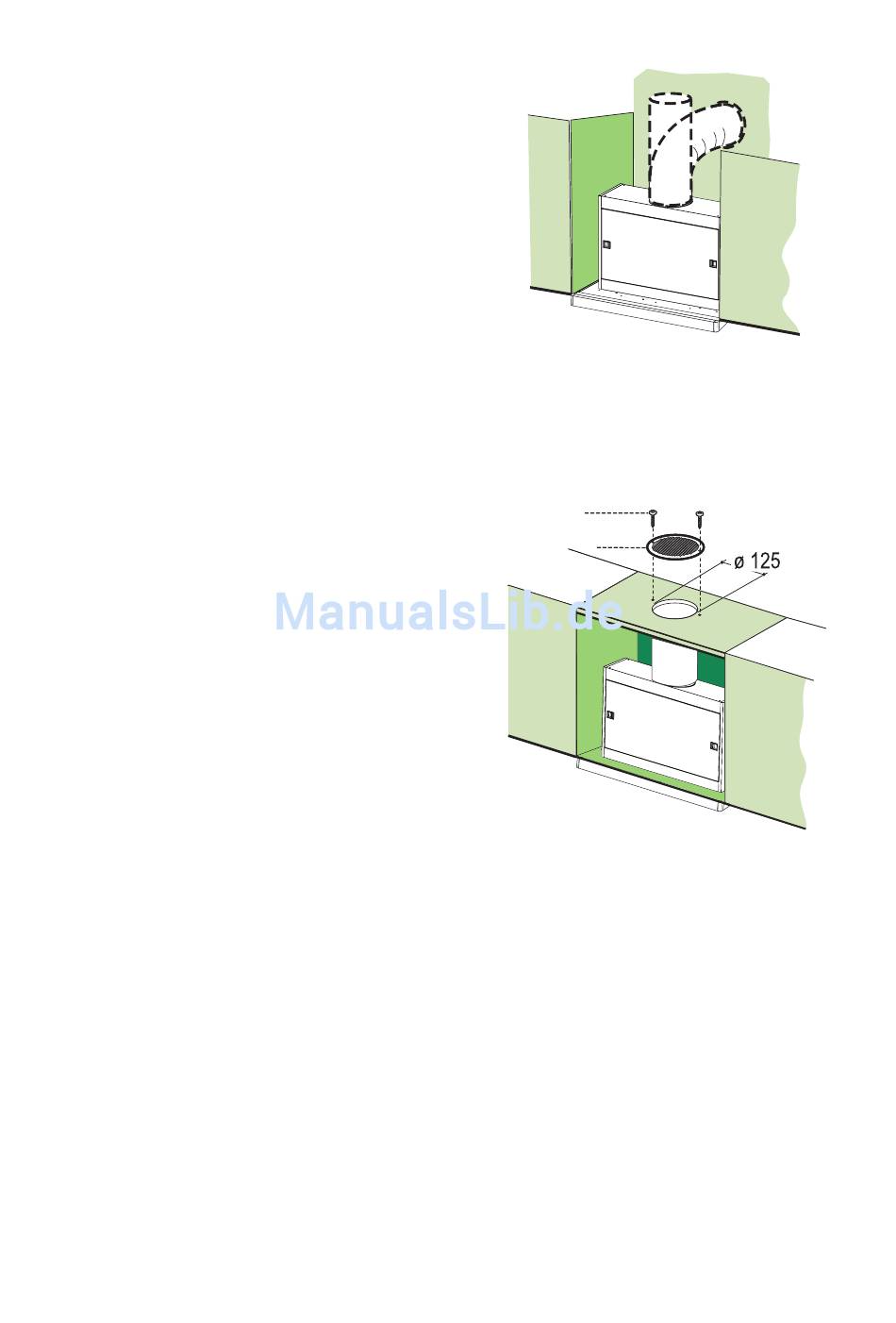

ANSCHLUSS BEI ABLUFTBETRIEB

Für die Installation der Haube im Abluftbetrieb
mit Hil-fe eines Rohres oder Schlauches vom
selben Durch-messer wie der zuvor installierte
Flansch (ø 150mm, ø 125 mm oder ø 120 mm)
am Gebläseaustrittsstutzen anschließen..
• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entneh-
men.

ANSCHLUSS BEI UMLUFTBETRIEB

• In das eventuell über der Haube vorhandene
Bord ein Loch ø 125 mm bohren.
• Den Flansch 10a am Haubenaustritt anbrin-
gen.
• Den Flansch beim Luftaustritt oberhalb der
Haube mit Rohr oder Schlauch ø120 mm
verbinden.
• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitge-
lieferten Schrauben 12e (2,9 x 12,7) auf dem
Hängeschrank.
• Sicherstellen, dass der Aktivkohlefilter einge-
setzt ist
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz
muss ein zweipoliger Schalter mit einem Öff-
nungsweg von mindestens 3 mm zwischen-
geschaltet werden.
• Nach Montage der Haube muss beim ersten
Mal der Auszug energisch geöffnet werden, bis
bei Erreichen des Endanschlages ein Klicken
zu hören ist.
