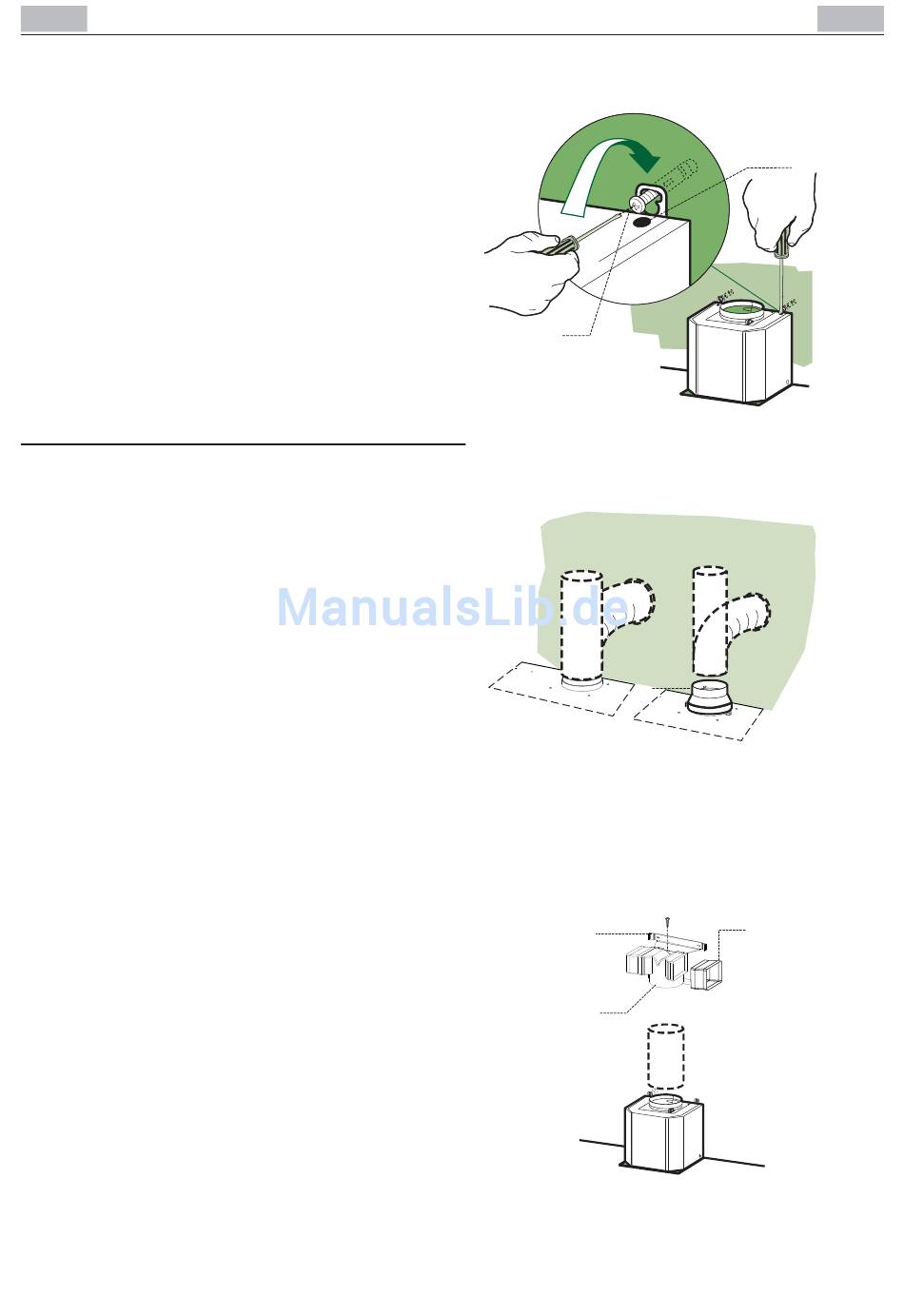

MONTAGE DES HAUBENKÖRPERS
• Bevor der Haubenkörper eingehakt wird, die 2
Schrauben Vr für die Haubenbefestigung rein-
drehen.
• Den Haubenkörper auf die Schrauben 12a ein-
hängen.
• Die Halteschrauben 12a defi nitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr
ausrichten.
Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø150 oder
120mm) an die Außenrohrleitung angeschlossen
werden.
• Bei Verwendung eines Anschlussrohres ø 120 den
Reduzierfl ansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fi xieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
• Eventuell vorhandene Aktivkohlefi lter entneh-
men.

ANSCHLUSS DER UMLUFTVERSION

• Die Verlängerungen 14.1 beim Anschluss 15
seitlich einfügen.
• Den Anschluss 15 am Haltebügel 7.3 einsetzen
und mit einer Schraube fi xieren.
• Überprüfen, ob die Verlängerungen 14.1 mit den
entsprechenden Kaminstutzen sowohl horizontal
wie auch vertikal übereinstimmen.
• Vom Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 mm), den Anschluss 15 am
Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfi lter
montiert ist.
