Dunstabzugshaube
Dampkap
Hotte de Cuisine
Emhætte
Cooker Hood
Cappa
Kjøkkenvifte
Campana
Штедњак Худ

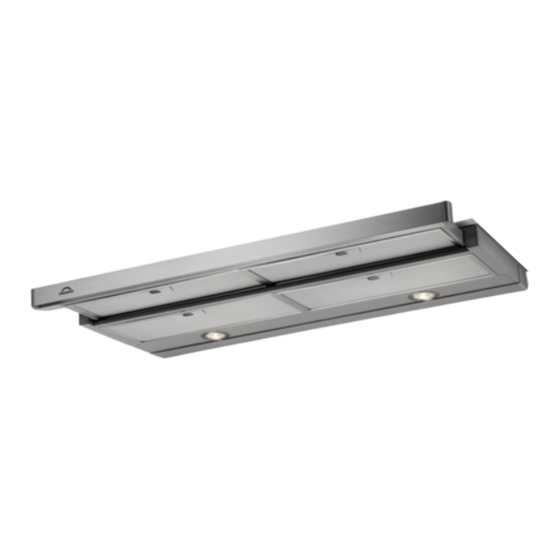

PDP9030E
2
9
16
23
30
37
44
51
58
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Progress PDP9030E
Inhaltszusammenfassung für Progress PDP9030E
- Seite 1 упутство за употребу Dunstabzugshaube Dampkap Hotte de Cuisine Emhætte Cooker Hood Cappa Kjøkkenvifte Campana Штедњак Худ PDP9030E...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ...................3 CHARAKTERISTIKEN ......................4 MONTAGE.........................5 BEDIENUNG ........................7 WARTUNG ........................8... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. FÜR DEN KÜCHENMÖBELMONTEUR WARTUNG • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte • Bevor Wartungsarbeiten durchgeführt werden, muss die und unsachgemäße Montage zurückzuführen sind. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Platzbedarf Min. Min. 450mm 650mm Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Be- leuchtung, Gebläse-gruppe, Filter Luftleitgitter Luftaustritt 10a 1 Flansch ø 120 mm 20 1 Abdeckprofil Pos. St. Montagekomponenten 12a 4 Schrauben 3,5 x 16 12e 2 Schrauben 2,9 x 12,7 12f 3 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung... -
Seite 5: Montage
MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube • Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapp- halterungen fixiert werden. • An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung an- bringen. -
Seite 6: Anschlüsse
Anschlüsse ANSCHLUSS BEI ABLUFTBETRIEB Für die Installation der Haube im Abluftbetrieb mit Hil-fe eines Rohres oder Schlauches vom selben Durch-messer wie der zuvor installierte Flansch (ø 150mm, ø 125 mm oder ø 120 mm) am Gebläseaustrittsstutzen anschließen.. • Das Rohr mit geeigneten Rohrschellen fixieren. -
Seite 7: Bedienung
BEDIENUNG Die verschiedenen Funktionen werden automatisch beim Ausziehen des Wrasenleitschirms einge- schaltet. Um die Funktionen wieder auszuschalten, den Wrasenleitschirm einschieben. SCHALTER FUNKTION Beleuchtung Schaltet die Beleuchtung ein und aus M Motor Schaltet den Gebläsemotor ein und aus 1. kleinste Gebläsestufe, diese Stufe ist für den geräusch- armen Dauerbetrieb der Haube bei geringer Wrasenent- wicklung auf dem Kochfeld geeignet. -
Seite 8: Wartung
WARTUNG Fettfilter REINIGUNG DER METALLFETTFILTER • Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Mo- naten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden. • Den Wrasenleitschirm herausziehen. • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. - Seite 68 436005449_04 - 120605...
