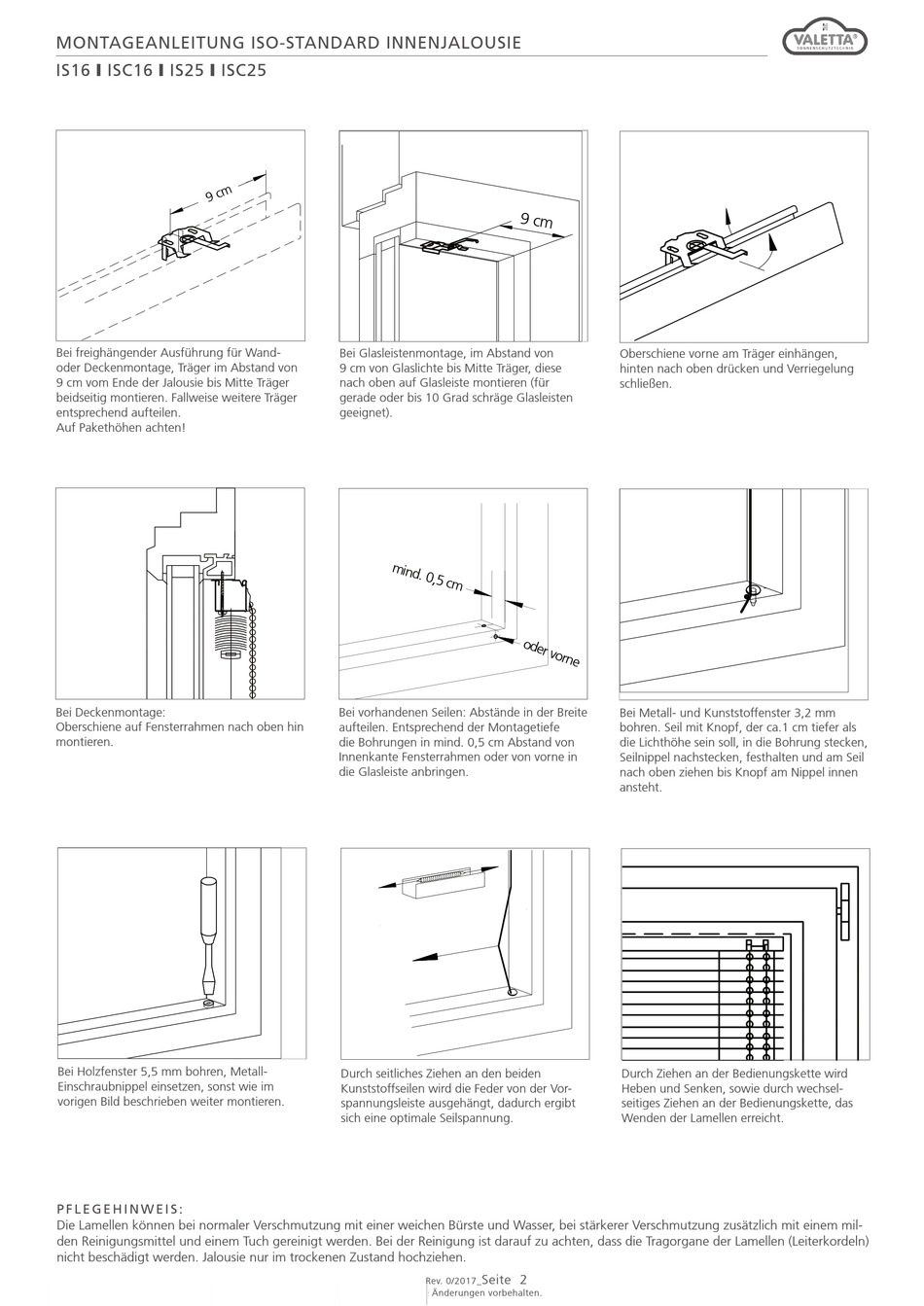

MONTAGEANLEITUNG ISO-STANDARD INNENJALOUSIE
IS16 y ISC16 y IS25 y ISC25
Bei freighängender Ausführung für Wand-
oder Deckenmontage, Träger im Abstand von
9 cm vom Ende der Jalousie bis Mitte Träger
beidseitig montieren. Fallweise weitere Träger
entsprechend aufteilen.
Auf Pakethöhen achten!
Bei Deckenmontage:
Oberschiene auf Fensterrahmen nach oben hin
montieren.
Bei Holzfenster 5,5 mm bohren, Metall-
Einschraubnippel einsetzen, sonst wie im
vorigen Bild beschrieben weiter montieren.
P F L E G E H I N W E I S :
Die Lamellen können bei normaler Verschmutzung mit einer weichen Bürste und Wasser, bei stärkerer Verschmutzung zusätzlich mit einem mil-
den Reinigungsmittel und einem Tuch gereinigt werden. Bei der Reinigung ist darauf zu achten, dass die Tragorgane der Lamellen (Leiterkordeln)
nicht beschädigt werden. Jalousie nur im trockenen Zustand hochziehen.
Bei Glasleistenmontage, im Abstand von
9 cm von Glaslichte bis Mitte Träger, diese
nach oben auf Glasleiste montieren (für
gerade oder bis 10 Grad schräge Glasleisten
geeignet).
Bei vorhandenen Seilen: Abstände in der Breite
aufteilen. Entsprechend der Montagetiefe
die Bohrungen in mind. 0,5 cm Abstand von
Innenkante Fensterrahmen oder von vorne in
die Glasleiste anbringen.
Durch seitliches Ziehen an den beiden
Kunststoffseilen wird die Feder von der Vor-
spannungsleiste ausgehängt, dadurch ergibt
sich eine optimale Seilspannung.
Seite 2
Rev. 0/2017_
Technische Änderungen vorbehalten.
Oberschiene vorne am Träger einhängen,
hinten nach oben drücken und Verriegelung
schließen.
Bei Metall- und Kunststoffenster 3,2 mm
bohren. Seil mit Knopf, der ca.1 cm tiefer als
die Lichthöhe sein soll, in die Bohrung stecken,
Seilnippel nachstecken, festhalten und am Seil
nach oben ziehen bis Knopf am Nippel innen
ansteht.
Durch Ziehen an der Bedienungskette wird
Heben und Senken, sowie durch wechsel-
seitiges Ziehen an der Bedienungskette, das
Wenden der Lamellen erreicht.
