4.7 Elektrischer Anschluss
Öffnen Sie die Schaltfeldabdeckung wie
in der Abbildung gezeigt.
Entfernen Sie den Frontdeckel vom
Gerät. Dazu lösen Sie die beiden
Schrauben vorne an der Unterseite des
Gerätes. Fassen Sie den Frontdeckel
unten an und ziehen Sie ihn nach vorne.
Dann lässt sich der Frontdeckel nach
oben hin herausnehmen.
Schrauben

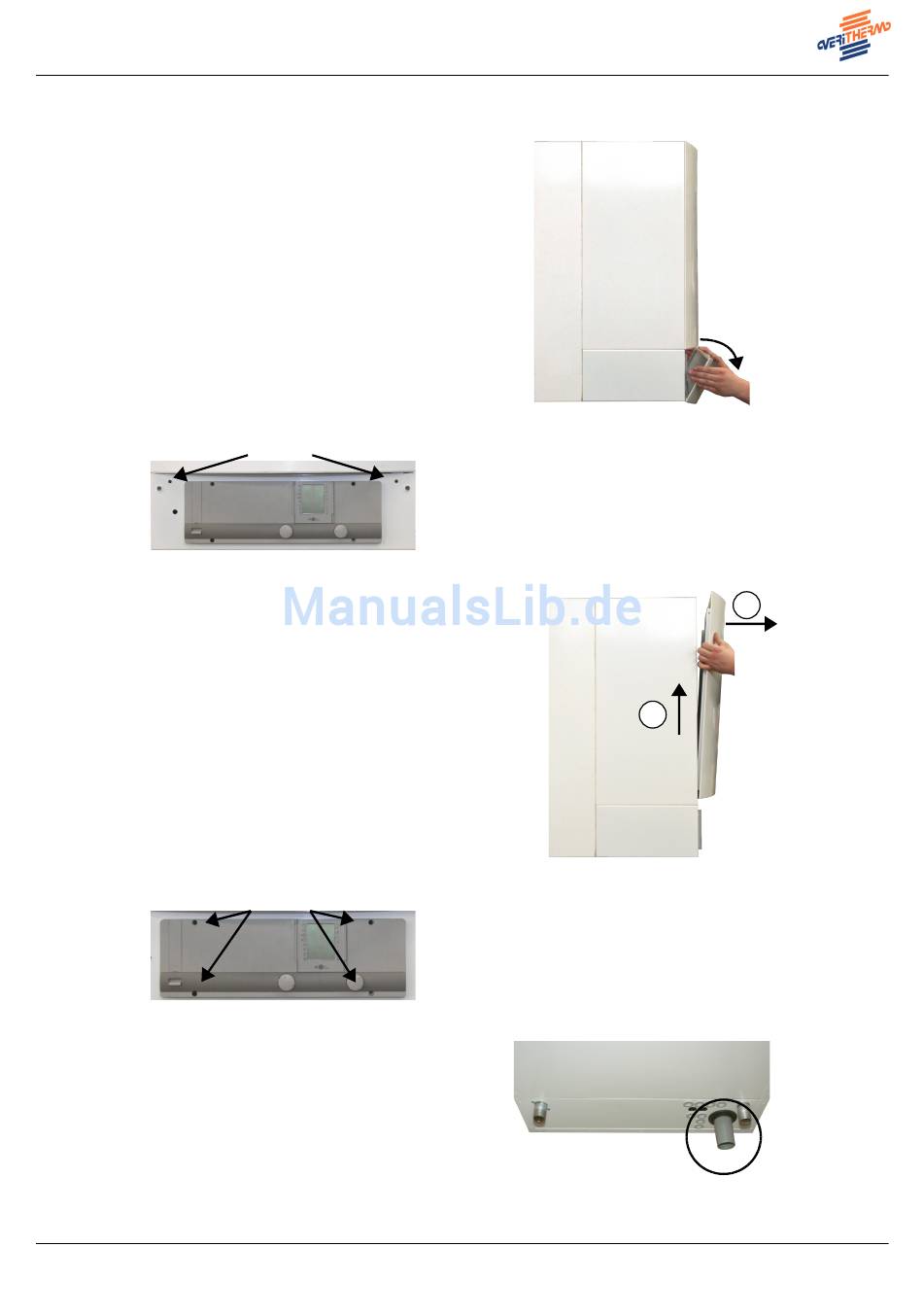

Abb. 8 Frontdeckelschrauben lösen
Entfernen Sie den Frontdeckel vom
Gerät. Fassen Sie den Frontdeckel
seitlich und heben Sie diesen etwas an.
Dann lässt sich der Frontdeckel nach
vorne hin herausnehmen.
Schrauben
Abb. 10 Schaltfeldschrauben lösen
Elektrische Leitungen und zusätzliche
Fühlerleitungen können Sie an der
Unterseite des Gerätes ins innere des
Gehäuses führen.
VERITHERM-Heizungstechnik GmbH • Schmedenstedter Str.9 + 9a • 31226 Peine • Tel. 05171/805050 • Fax 05171/805049
- 14 -
Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
www.veritherm.com • info@veritherm.com
Abb. 7 Schaltfeldabdeckung öffen
Lösen Sie die oberen Schrauben.
Abb. 9 Frontdeckel abnehmen
Durch lösen der vier Schrauben lässt sich
das Schaltfeld nach vorne hin
herausnehmen.
Abb. 11 Anschlüsse Unterseite
