X--ION 100.2
- BRIDGE +
CH2/R
CH1/L
Power
Protection
X--ION 160.2
Kabel-
fernbedienung RTC
(optional)
- BRIDGE +
CH2/R
CH1/L
Power
Protection
CH4/R
CH3/L
- BRIDGE +

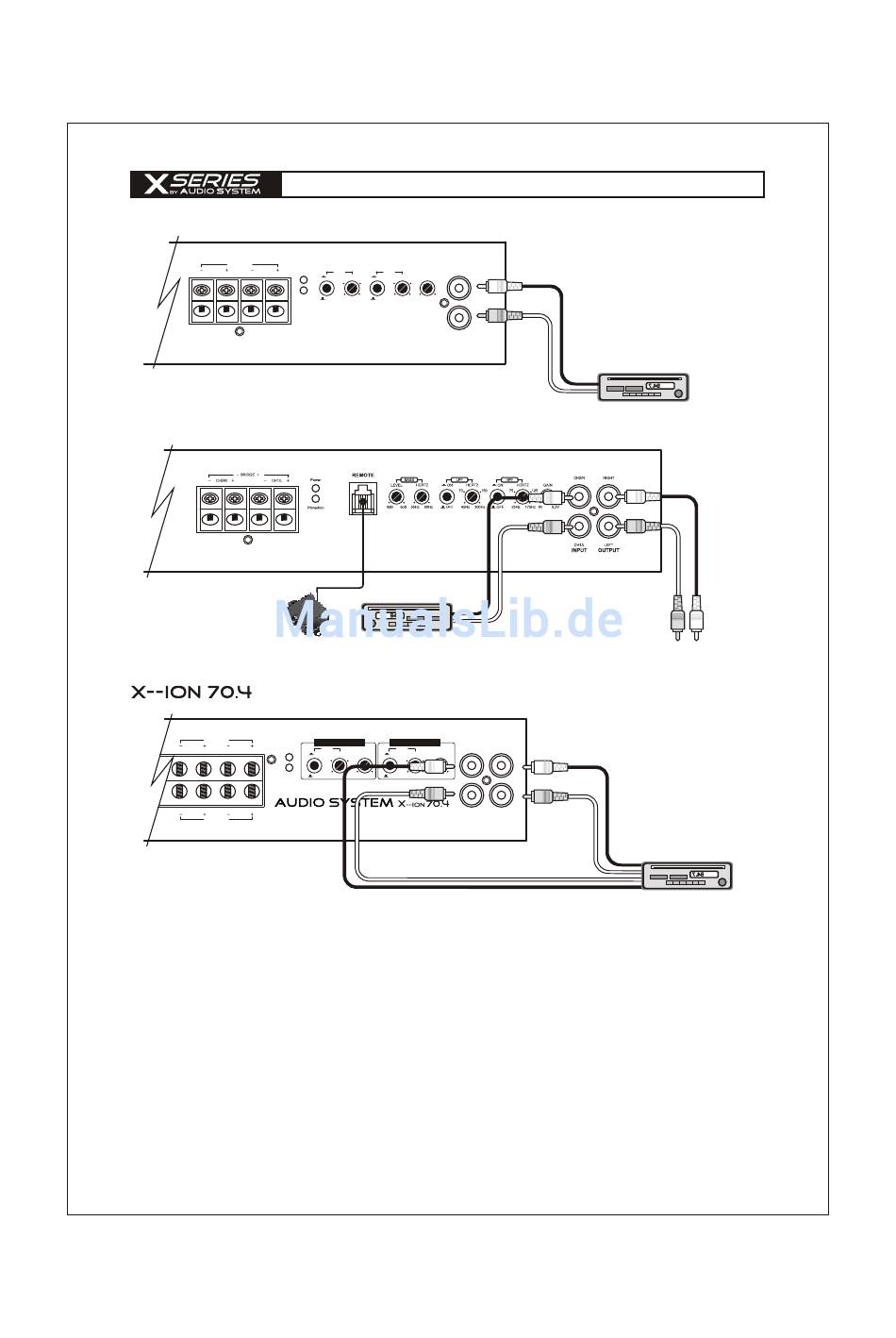

Die AUDIO SYSTEM Verstärker besitzen RCA-Eingänge, welche durch Cinchkabel mit den
Vorverstärker-Ausgängen des Steuergerätes verbunden werden.
An den RCA-Ausgängen der Endstufe ist es möglich, mit Hilfe eines Cinchkabels das Signal
vom Steuergerät an einen 2. Verstärker weiterzuleiten.
Mit Hilfe der variablen Hoch- und Tiefpasslifter, des Gain-Reglers und dem Bassboost
kann man die Endstufe auf seinen Hörgeschmack, auf die Gegebenheiten im Fahrzeug und auf die
Lautsprecher individuell einstellen.
AUDIO SYSTEM empfiehlt Ihnen diesbezüglich Ihren Verstärker von einem Fachbetrieb,
Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen.
Optional können Sie an die X--ion 160.2 eine Kabelfernbedienung RTC angeschlossen
werden. Diese erlaubt es, den Bassbereich der Endstufe vom vorderen Teil des
Fahrzeugs aus zu regeln (Funktion nur bei eingeschalteten Tiefpassfilter).
RCA V
erbindung
CH2/R
LPF
HPF
ON
HERTZ
ON
HERTZ
GAIN
90
225
40
120
OFF
50
300
OFF
25
175
8V
0.2V
CH1/L
INPUT
Steuergerät (Radio)
Channel 3 / 4
Channel 1 / 2
CH4/R
LPF
HPF
ON
HERTZ
GAIN
ON
HERTZ
GAIN
90
225
40
120
OFF
50
300
8V
0.2V
OFF
25
175
8V
0.2V
CH3/L
INPUT
-4-
Steuergerät (Radio)
an INPUT von zusätzlichen
VERSTÄRKERN
CH2/R
CH1/L
INPUT
Steuergerät (Radio)
.
(Nur X--ion 160.2)
,
(nicht X--ion 70.4)
