X--ION 100.2 / X--ION 160.2
MASSE
Remote Anschluss
Sicherung
BATTERIE
1. Trennen der Stromversorgung
Klemmen Sie zuallererst die Stromversorgung des Fahrzeuges durch ab. Dies geschieht am Besten, indem das
Massekabel von der Batterie entfernt wird.
2. Masseanschluss
Verbinden Sie den GND (Ground) Anschluss der Endstufe mit der Fahrzeugkarosserie. Halten Sie dieses Kabel so kurz wie mˆglich
(maximal 50 cm) und verwenden Sie einen ausreichenden Querschnitt (25 - 35 mm ).
Stellen Sie sicher, dass die Verbindung mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V Stromanschluss
Der +12 V Anschluss der Endstufe ist mit dem Versorgungskabel ¸ber eine Sicherung direkt an die Autobatterie anzuschlieflen.
Zu beachten gilt, dass die Kabell‰nge von Sicherungshalter zur Autobatterie maximal 30 cm betragen darf.
Voraussetzung f¸r ein einwandfreies Funktionieren der Endstufe ist ein qualitativ hochwertiger Sicherungshalter sowie
ausreichende Kabelquerschnitte (25 - 35 mm ).
Diese Sicherung sch¸tzt das Ger‰t und das Fahrzeug vor mˆglichen Kurzschl¸ssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung f¸r Verst‰rker oder automatische Antenne)
des Steuerger‰tes. Verwenden Sie hierf¸r ein 0,5 - 1,5 mm≤ Stromkabel.
5.
+CAP Kondensatoranschluss
Um eine bessere Stromversorgung zu gew‰hrleistren, kann an den +CAP Anschluss der X--ion 70.4 Endstufe ein Kondensator
zur Spannungsstabilisierung angeschlossen werden.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen
Kabel, Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die
Montage in zu kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden
Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor
weiteren äußeren Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln des KFZ
Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden müssen, die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder
Bruchgefahr besteht.
S

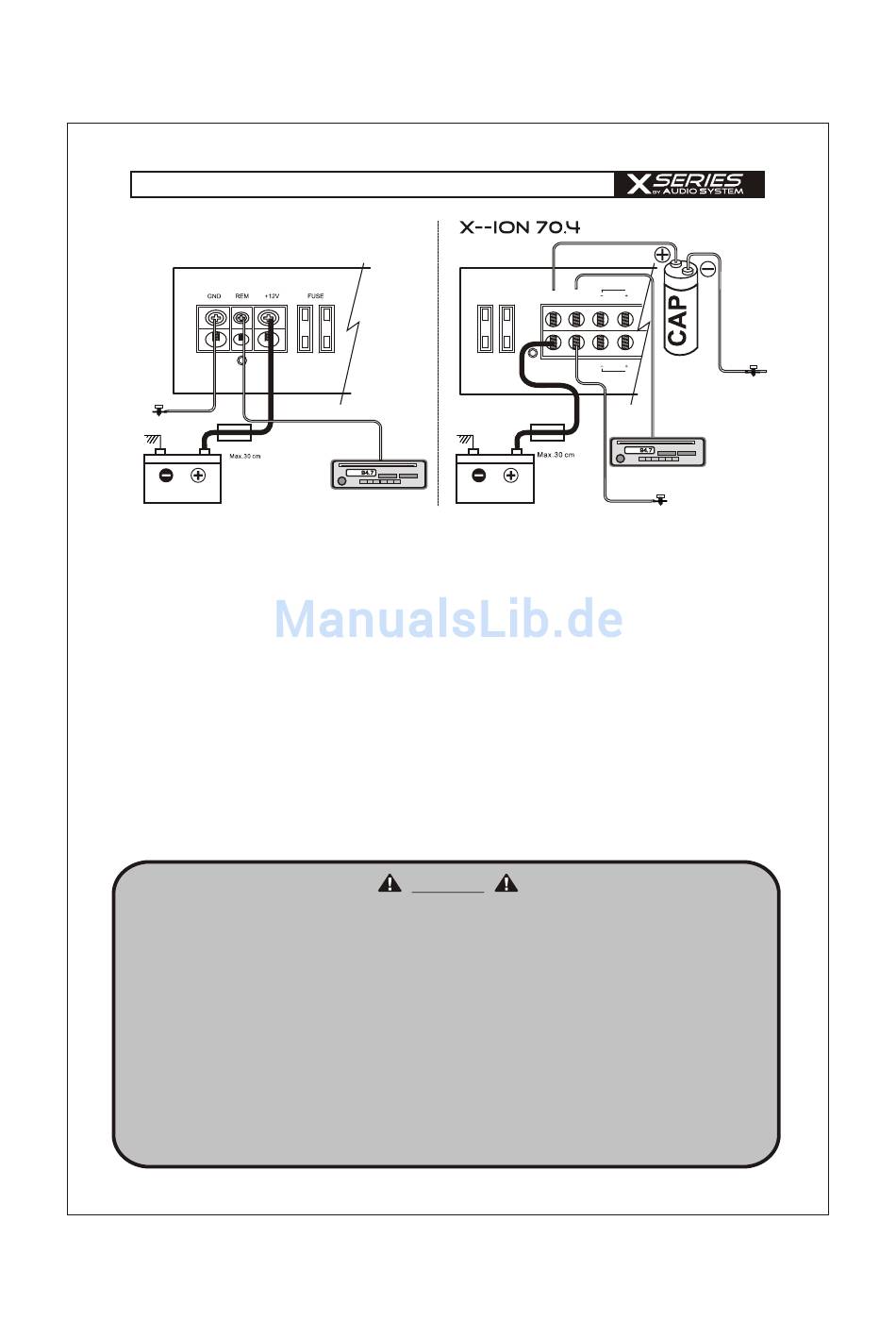

tromanschlüsse
MASSE
BATTERIE
Steuergerät
(Radio)
2
(nur X--ion 70.4)
Achtung
-3-
- BRIDGE +
2 x 25A
+CAP
REM
CH2/R
+12V
GND
CH4/R
Sicherung
Steuergerät
(Radio)
MASSE
2
MASSE
Remote Anschluss
