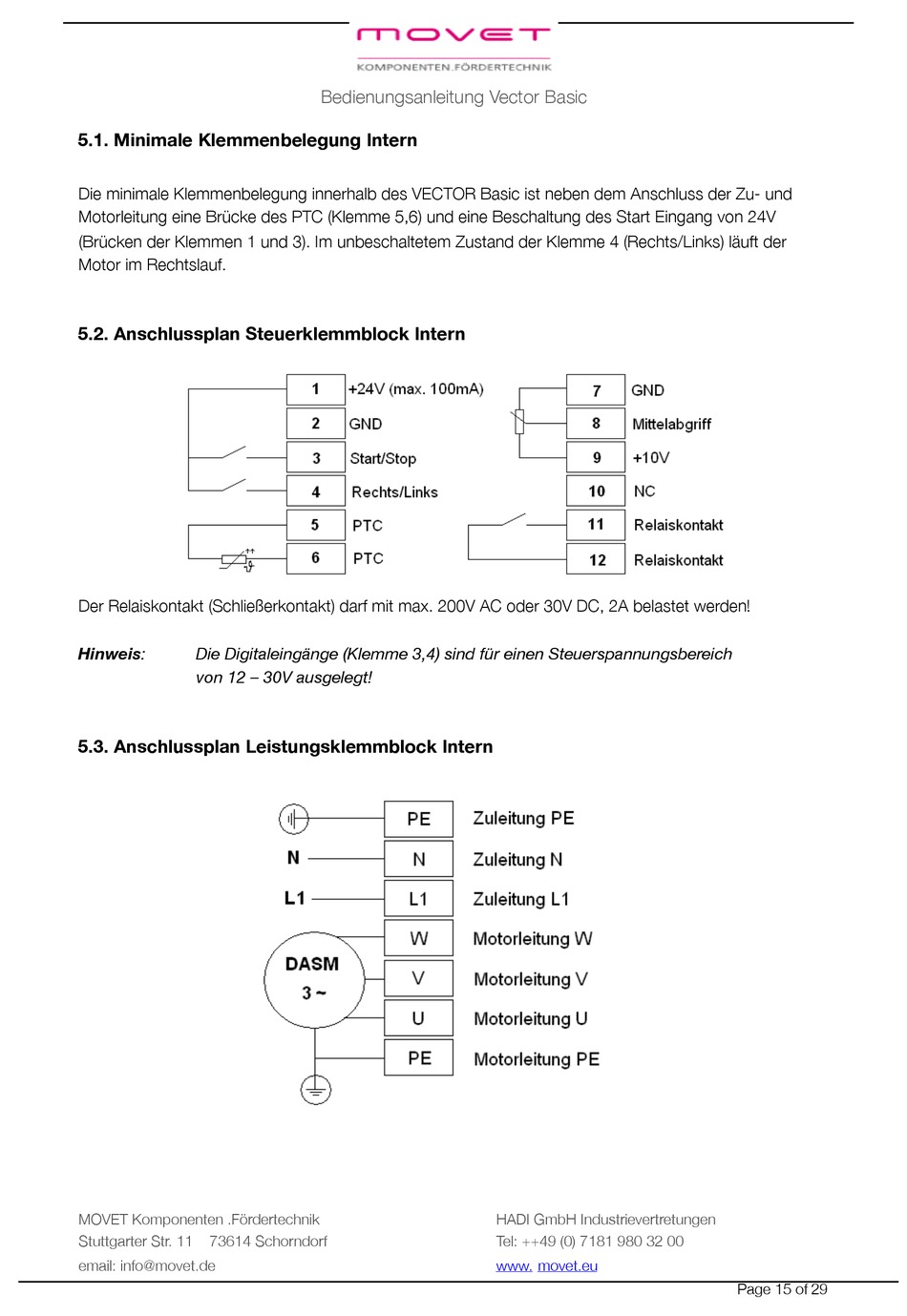

5.1. Minimale Klemmenbelegung Intern
Die minimale Klemmenbelegung innerhalb des VECTOR Basic ist neben dem Anschluss der Zu- und
Motorleitung eine Brücke des PTC (Klemme 5,6) und eine Beschaltung des Start Eingang von 24V
(Brücken der Klemmen 1 und 3). Im unbeschaltetem Zustand der Klemme 4 (Rechts/Links) läuft der
Motor im Rechtslauf.
5.2. Anschlussplan Steuerklemmblock Intern
Der Relaiskontakt (Schließerkontakt) darf mit max. 200V AC oder 30V DC, 2A belastet werden!
Hinweis:
Die Digitaleingänge (Klemme 3,4) sind für einen Steuerspannungsbereich
von 12 – 30V ausgelegt!
5.3. Anschlussplan Leistungsklemmblock Intern
