movet VECTOR Basic Bedienungsanleitung

Eingebaut in movet ip 69 k edelstahlgehäuse
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
eingebaut in MOVET IP 69 K Edelstahlgehäuse.
Stand:
09/2014 Rev. 1.2
Datum:


02.11.2017
MOVET Komponenten .Fördertechnik
Stuttgarter Str. 11
73614 Schorndorf
email:
info@movet.de
!
Bedienungsanleitung Vector Basic
Bedienungsanleitung
Frequenzumrichter VECTOR Basic,
0,37 kW
HADI GmbH Industrievertretungen
Tel: ++49 (0) 7181 980 32 00
www. movet.eu
Page " of "
1
29
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für movet VECTOR Basic

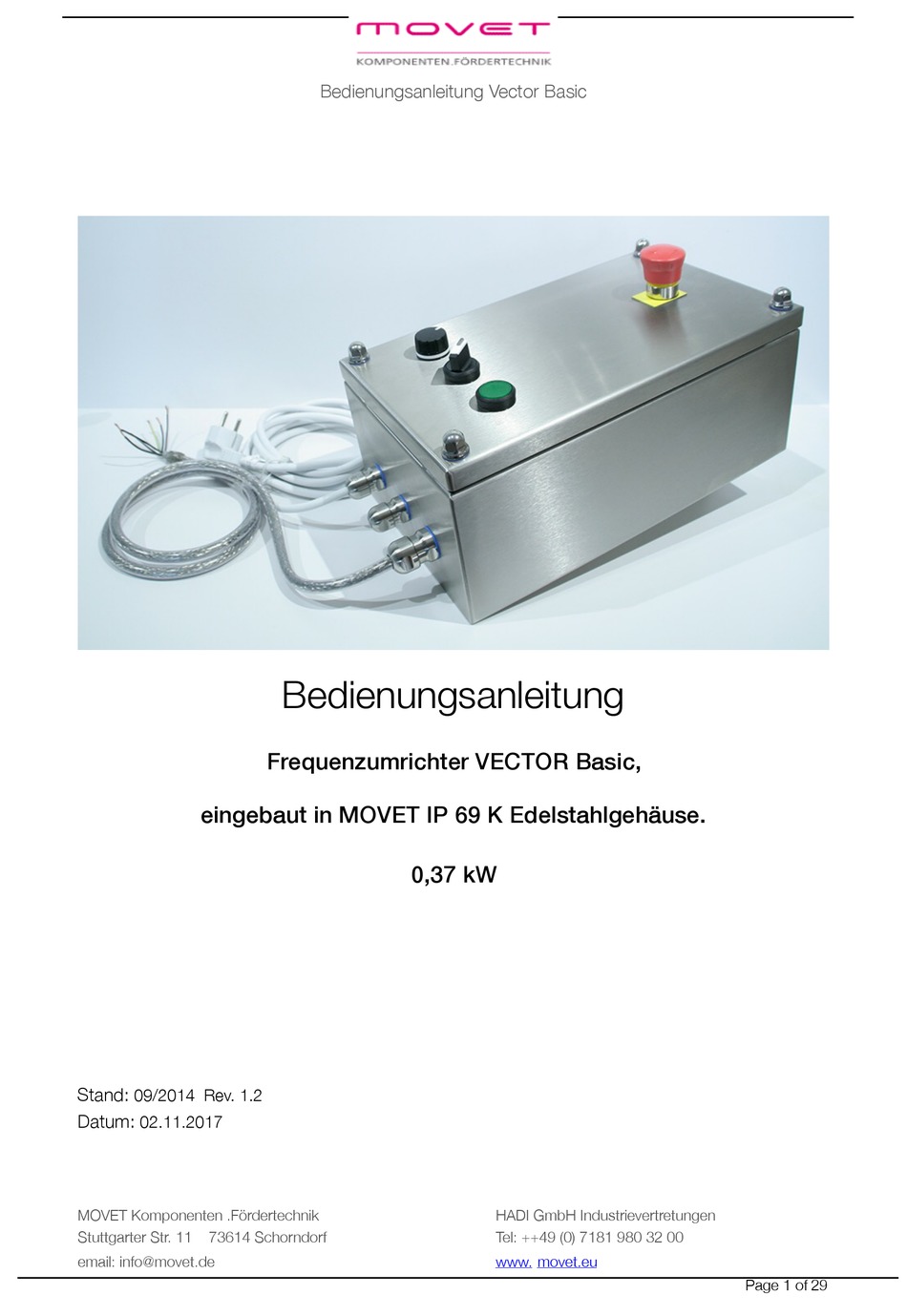

  • Seite 1 Bedienungsanleitung Vector Basic Bedienungsanleitung Frequenzumrichter VECTOR Basic, eingebaut in MOVET IP 69 K Edelstahlgehäuse. 0,37 kW Stand: 09/2014 Rev. 1.2 Datum:
 02.11.2017 MOVET Komponenten .Fördertechnik HADI GmbH Industrievertretungen Stuttgarter Str. 11 73614 Schorndorf Tel: ++49 (0) 7181 980 32 00 email: info@movet.de...

  • Seite 2: Garantie

    Bedienungsanleitung Vector Basic Garantie Der Hersteller gewährleistet auf alle elektronischen Geräte eine Gewährleistung von 12 Monaten (im Einschichtbetrieb) nach Auslieferung gegen Design-, Material- oder Verarbeitungsmängeln, gemäß den aktuellen Liefer- und Zahlungsbedingungen. Der Hersteller behält sich das Recht vor, Inhalt und Produktangaben dieser Bedienungsanleitung ohne vorherige Bekanntgabe zu ändern.

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Vector Basic Inhaltsverzeichnis Garantie ............................ 1. Sicherheits- und Anwendungshinweise für VECTOR Basic ..........1.1. Allgemeines ........................1.2. Bestimmungsgemäße Verwendung ................1.3. Transport und Einlagerung ....................1.4. Aufstellung ........................1.5. Elektrischer Anschluss ....................1.6. Betrieb ........................... 1.7. Wartung und Instandhaltung ...................
  • Seite 4 ........................7.2. Rechts/Links ........................ 8. Motorschutz ........................9. Technische Daten ....................... 9.1. Elektrische Daten ......................9.2. Abmessung VECTOR basic – Standard Interngerät ............10. Frequenzumrichter Versionen ................... 11. Fehlermeldungen ......................MOVET Komponenten .Fördertechnik HADI GmbH Industrievertretungen Stuttgarter Str. 11 73614 Schorndorf...

  • Seite 5: Sicherheits- Und Anwendungshinweise Für Vector Basic

    Bedienungsanleitung Vector Basic 1. Sicherheits- und Anwendungshinweise für VECTOR Basic 1.1. Allgemeines Während des Betriebes haben die Frequenzumrichter unter Umständen spannungsführende, blanke, gegebenenfalls auch bewegliche oder rotierende Teile sowie heiße Oberflächen. Bei unzulässigem Entfernen der erforderlichen Abdeckung, bei unsachgemäßem Einsatz, bei falscher Installation oder Bedienung besteht die Gefahr von Tod oder schweren gesundheitlichen oder materiellen Schäden.

  • Seite 6: Transport Und Einlagerung

    Bedienungsanleitung Vector Basic 1.3. Transport und Einlagerung Die Hinweise für den Transport, die Lagerung und die sachgemäße Handhabung sind zu beachten. Nach der Auslieferung festgestellte Beschädigungen sind dem Transportunternehmen sofort mitzuteilen. Vor einer Inbetriebnahme ist gegebenenfalls der Lieferant zu verständigen.

  • Seite 7: Betrieb

    Bedienungsanleitung Vector Basic 1.6. Betrieb Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen gemäß den jeweils gültigen Sicherheitsbestimmungen, z.B. Gesetz über technische Arbeitsmittel, Unfallverhütungsvorschriften usw., ausgerüstet werden. Die Dokumentation des Herstellers ist zu beachten. Nach dem Trennen der Frequenzumrichter von der Versorgungsspannung dürfen spannungsführende Geräteteile und Leitungsanschlüsse wegen möglicherweise aufgeladener Kondensatoren nicht sofort...

  • Seite 8: Europäische Emv- Richtlinie

    Bedienungsanleitung Vector Basic Achtung! Lebensgefahr! Das Leistungsteil führt unter Umständen auch nach dem netzseitigen Abschalten noch bis zu 5 Minuten Spannung. Klemmen, Motorzuleitungen und Motorklemmen können Spannung führen! Das Berühren offener oder freier Klemmen, Leitungen und Geräteteilen kann zu schweren Verletzungen oder zum Tode führen! Vorsicht •...

  • Seite 9: Montage Und Installation

    Bedienungsanleitung Vector Basic 2. Montage und Installation 2.1. Einbau Die Geräte benötigen ausreichende Belüftung. Die Warmluft ist oberhalb der Umrichter abzuführen! 2.2.Verdrahtungsrichtlinien von übergeordneten Steuerungen Die Frequenzumrichter sind für den Betrieb in industrieller Umgebung entwickelt, in der hohe Werte an elektromagnetischen Störungen zu erwarten sind.

  • Seite 10: Maßnahmen Zur Sicherstellung Der Emv In Maschinen Und Anlagen

    Bedienungsanleitung Vector Basic Wenn der Antrieb in einer gegen elektromagnetische Störungen empfindlichen Umgebung arbeiten soll, dann wird die Verwendung von Funkentstörfiltern empfohlen, um die leitungsgebundenen und abgestrahlten Störungen des Umrichters einzuschränken. In diesem Fall ist der Filter möglichst nah am Umrichter zu montieren und gut zu erden 8.

  • Seite 11: Einkopplung In Motorleitungen

    Die Abschirmung darf nicht als Schutzerdung benutzt werden! 3. Technische Merkmale Bei dem VECTOR Basic Intern handelt es sich um einen Frequenzumrichter mit optimierten Preis- Leistungsverhältnis und hohen Schutzgrad für einfache Anwendungen bis 0,37KW. Kernstück ist ein DSP Signalprozessor zur Generierung des Impulsmusters und Bewältigung aller anfallenden Steuerungsaufgaben sowie Sicherstellung der integrierten Schutzfunktionen.

  • Seite 12: Menüstruktur

    Bedienungsanleitung Vector Basic Gesamtansicht geöffnet 4. Menüstruktur Durch das 2-Knopf Bedieninterface und durch die 7 – Segment – Anzeige erfolgt die Parametrierung sowie die Überwachung der Betriebswerte (siehe Kapitel 4 ). Die eingestellten Werte lassen sich intern durch gleichzeitiges gedrückt halten der Tasten „Up“...
  • Seite 13 Bedienungsanleitung Vector Basic Anzeige Wahlweise kann hier der Soll- oder Istwert angezeigt Werden Menüeintritt nachdem „Up“ und „Down“ gleichzeitig 5 Sekunden gedrückt sind Menü (verlassen durch Menüpunkt 20 oder 21) 00 = Softwareversion anzeigen 01 = Hochlauframpe Rechtslauf 02 = Tieflauframpe Rechtslauf 03 = Hochlauframpe Linkslauf 04 = Tieflauframpe Linkslauf...

  • Seite 14: Anschlusspläne Intern

    Bedienungsanleitung Vector Basic 5. Anschlusspläne Intern Der Standard Umformer wurde in ein IP69K Gehäuse eingebaut. Die hier aufgezeigten Angaben beziehen sich auf das eingebaute FU Modul: Zum öffnen schwarze Stifte bis zum Anschlag ziehen Innenansicht Deckel geöffnet MOVET Komponenten .Fördertechnik HADI GmbH Industrievertretungen Stuttgarter Str.

  • Seite 15: Minimale Klemmenbelegung Intern

    Bedienungsanleitung Vector Basic 5.1. Minimale Klemmenbelegung Intern Die minimale Klemmenbelegung innerhalb des VECTOR Basic ist neben dem Anschluss der Zu- und Motorleitung eine Brücke des PTC (Klemme 5,6) und eine Beschaltung des Start Eingang von 24V (Brücken der Klemmen 1 und 3). Im unbeschaltetem Zustand der Klemme 4 (Rechts/Links) läuft der Motor im Rechtslauf.

  • Seite 16: Erläuterungen Zu Verdrahtung Innerhalb Der Ip69K Einhausung

    Bedienungsanleitung Vector Basic 5.4 Erläuterungen zu Verdrahtung innerhalb der IP69K Einhausung Die oben beschriebenen Anschlüsse wurden innerhalb der Edelstahl-Einhausung an die Steuerelemente verdrahtet. Innenansicht mit Schaltern Not Aus Schalter Der Not aus Schalter wird auch als STOP- Schalter verwendet. Nach Entriegelung des Schalters muss der Start Taster oder der Externe Impuls das System starten.
  • Seite 17 Bedienungsanleitung Vector Basic Motoranschluss an vorinstallierten Kabeln Gelb/grün Schutzleiter Kabel 1, 2, 3 Motorleitung W V U (Motor auf 3 x 230 V vorsehen) Kabel 5 und 6 Thermoschutzkontakt des Motors (wenn nicht vorhanden Kabel verbinden) Kabel 4 unbelegt MOVET Komponenten .Fördertechnik HADI GmbH Industrievertretungen Stuttgarter Str.
  • Seite 18 Bedienungsanleitung Vector Basic Kippschalter Mitte EXTERNES Steuersignal Ein Extern zugeführter potenzialfreier Dauerkontakt wird zusätzlich auf den Kippschalter belegt. So kommt der Startimpuls wahlweise vom Starttaster auf dem Gehäuse ( z.B.Reinigungsmodus) oder vom externen Gerät ( Arbeitsmodus ). Bild Schalter außen MOVET Komponenten .Fördertechnik...

  • Seite 19: Erläuterung Der Parameter

    Bedienungsanleitung Vector Basic 6. Erläuterung der Parameter Im Menü des VECTOR Basic lassen sich eine Vielzahl von Einstellungen vornehmen. individuelle Einstellungen vorzunehmen. Im Menü selber gibt es 21 Auswahlmöglichkeiten, die im nachfolgenden beschrieben sind. Sobald eine Einstellung vorgenommen wurde, kann diese durch gedrückt halten der Taster Auf und Ab bestätigt und abgespeichert werden (7-Segment Anzeige blinkt kurz auf).

  • Seite 20: Menüpunkt 03 - Hochlauframpe Links

    Bedienungsanleitung Vector Basic 6.3. Menüpunkt 03 – Hochlauframpe Links (Einstellbereich 1 bis 99 in Hz/s) Beschreibung siehe Menüpunkt 01. 6.4. Menüpunkt 04 – Tieflauframpe Links (Einstellbereich 1 bis 99 in Hz/s) Beschreibung siehe Menüpunkt 02. 6.5. Menüpunkt 05 – Statischer Boost...

  • Seite 21: Menüpunkt 06 - Sollwertvorgabe

    Bild 6.9.1 Normierte Ausgangsspannung als Funktion von Frequenz und Boost 6.6. Menüpunkt 06 – Sollwertvorgabe Der VECTOR Basic bietet vier Möglichkeiten der Sollwertvorgabe, die in diesem Menüpunkt eingestellt werden können. Die Sollwertvorgabe mittels den Tasten „Up“ und „Down“ ist über eine 00 oder eine 03 anwählbar.

  • Seite 22: Menüpunkt 10 - Höhe Der Festfrequenz Rechts

    Siehe Menüpunkt 10. 6.12. Menüpunkt 12 – MOVET-Werkseinstellung Die Aktivierung der Werkseinstellung bewirkt das Überschreiben aller Parameter mit werksmäßig vorgegebenen Werten. Die speziellen MOVET Vorgaben müssen nach Reset Menü 12 NEU eingestellt werden Hochlauframpe Rechts : 50 Hz/s Tieflauframpe Rechts...

  • Seite 23: Menüpunkt 13 - Ausgangsrelais

    Bedienungsanleitung Vector Basic 6.13. Menüpunkt 13 – Ausgangsrelais In diesem Menüpunkt lassen sich Bedingungen, wann das Ausgangsrelais schalten soll, wählen: 00 = Sammelstörmeldung 01 = Sollwert gleich Istwert 02 = Istwert größer/gleich Frequenz (Multi – Frequenz einstellbar unter Menü 14) 03 = Übertemperatur Innen...

  • Seite 24: Menüpunkt 19 - Drehung Der Peripherie

    (Einstellbereich 0 bis Fmax in Hz) Unter Menüpunkt 06 lässt sich die Sollwertvorgabe einstellen. Sollte eine analoge Sollwertvorgabe oder Sollwertvorgabe per Taster erwünscht sein, ist MOVET-Werksmäßig eine minimale Ausgangsfrequenz (20 Hz) voreingestellt, die hier verändert werden kann. 6.19. Menüpunkt 19 – Drehung der Peripherie Die Drehung der Peripherie bewirkt eine 180°...

  • Seite 25: Ein- Und Ausgänge

    Bedienungsanleitung Vector Basic 7. Ein- und Ausgänge Die Klemmen 3 und 4 sind digitale Eingänge und sind mit folgenden Funktionen belegt: Klemme 3: Start/Stop Klemme 4: Rechts/Links 7.1. Start/Stop Die Aktivierung führt zum Freigeben der Pulse. Nachdem zusätzlich der Wechselrichter freigegeben wurde (Taster „ON/OFF“) führt diese Funktion zum Hochlauf des Motors mit der eingestellten Hochlaufzeit...
  • Seite 26 Bedienungsanleitung Vector Basic 8. Motorschutz Bei Umrichterspeisung von Drehstromasynchron- Normmotoren ergeben sich, trotz hochwertigster Sinusmodulation, Zusatzverluste im Motor, die schon bei der Nenndrehzahl eine Leistungsabminderung erfordern, deren Ausmaß im wesentlichen von der Ausnutzung der Temperaturgrenzen des Motors abhängt. Bei Antrieben mit quadratischem Gegenmoment (z.B. Lüfter) und 50Hz als maximale Drehfeldfrequenz liegt die Abminderung in der Regel bei 0- 10%.

  • Seite 27: Technische Daten

    Bedienungsanleitung Vector Basic 9. Technische Daten 9.1. Elektrische Daten Vector Basic 370 Ausgangsgeräteleistung 0,55 kVA Max. Motorleistung 0,37 kW Ausgangsnennstrom 1,95 A Ausgang Max. Ausgangsspannung 3 x 230 V Motorseitig Ausgangsfrequenz 0 – 99 Hz EMV – Filter Intern Nennspannung 230 V ±...

  • Seite 28: Abmessung Vector Basic - Standard Interngerät

    Bedienungsanleitung Vector Basic 9.2. Abmessung VECTOR basic – Standard Interngerät Abmessung VECTOR Basic 75,5 mm 205 mm 220 mm 69 mm / 90 mm* 104,5 mm 5,5 mm 11,5 mm MOVET Komponenten .Fördertechnik HADI GmbH Industrievertretungen Stuttgarter Str. 11 73614 Schorndorf...

  • Seite 29: Frequenzumrichter Versionen

    Bedienungsanleitung Vector Basic 10. Frequenzumrichter Versionen VECTOR basic Internes Gerät 11. Fehlermeldungen Auftretende Fehler werden auf der 7 – Segment Anzeige in Kurzform dargestellt. Vorangestellt ist ein E (Error) mit einer Ziffer. Die Ziffer gibt den momentan anliegenden Fehler an:...
