3
Die Ausrichtung startet automatisch und dann wird die Aufnahme ausgelöst.
HINWEIS
HINWEIS
• Zur manuellen Einstellung Siehe Seite 42 "BEI MANUELLER AUSRICHTUNG".
40
GRUNDLAGEN DER BEDIENUNG
• Wird "Please touch pupil on the screen." (Bitte drücken Sie auf dem
Bildschirm auf die Pupille) angezeigt, bestätigen Sie bitte, dass das Auge
des Patienten die normalen Messbedingungen erfüllt. Drücken Sie dann
noch einmal auf die Pupille auf dem Bildschirm.
• Ist die Ausrichtung nach 30 Sekunden noch nicht abgeschlossen, stoppt
der Vorgang und erscheint erneut die Meldung, dass Sie auf die Pupille
auf dem Bildschirm drücken sollen. Stellen Sie das Bild mit den Vor-/ und
Zurück-Tasten des Aufnahmekopfes scharf ein. Drücken Sie dann noch
einmal auf die Pupille auf dem Bildschirm.

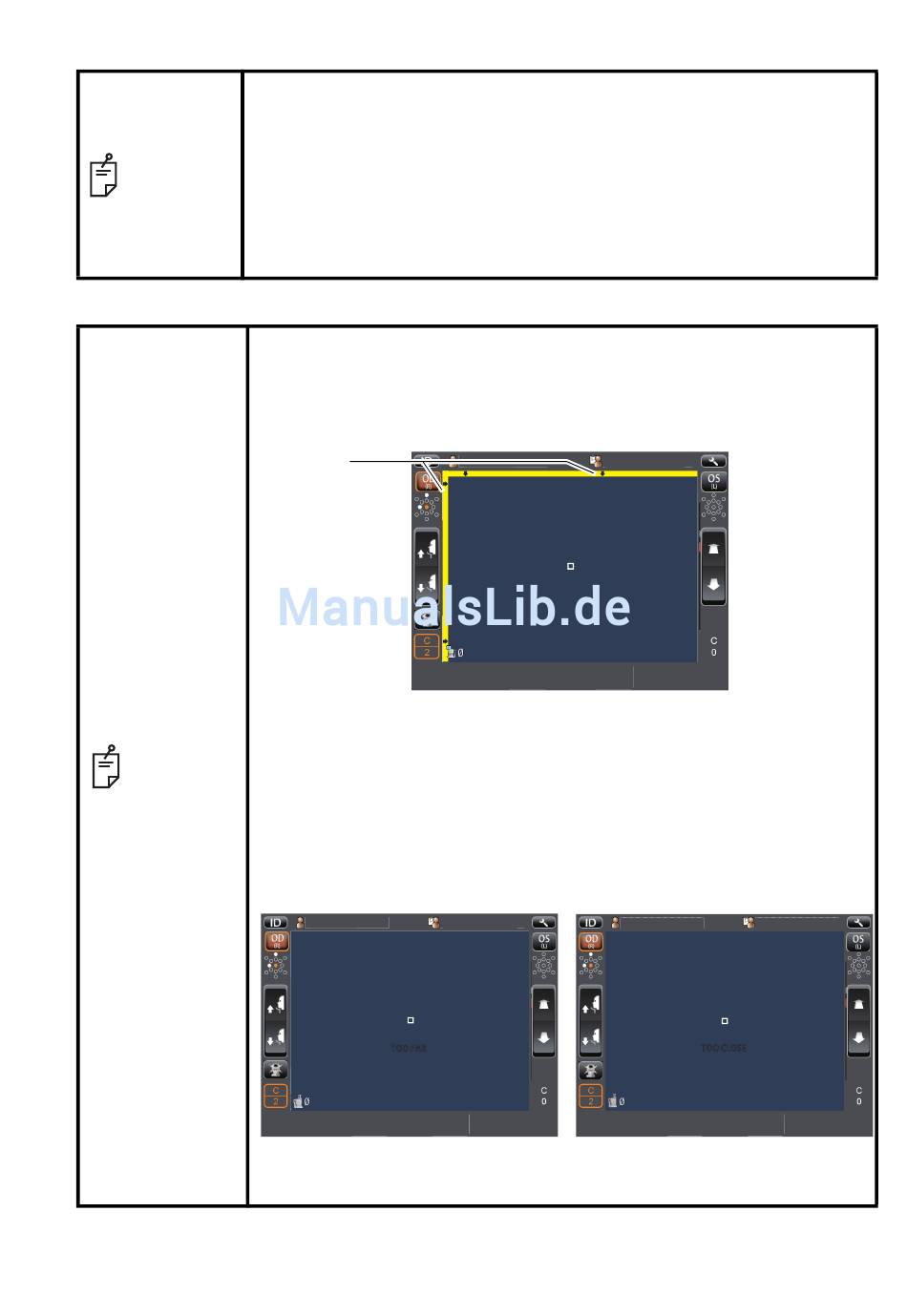

• Kommen Sie dabei an eine Bewegungsgrenze des Aufnahmekopfes
(horizontal oder vertikal), erscheint eine gelbe Limitmarkierung oben auf
der Anzeige, die die Bewegungsgrenze in die jeweilige Richtung anzeigt.
Drücken Sie auf die Anzeige, um den Aufnahmekopf in eine Position zu
führen, ab der die Ausrichtung möglich ist.
Limitmarke
OD
• Die Limitanzeige erscheint auch, wenn das Gesicht des Patienten nicht
korrekt positioniert ist. Prüfen Sie, ob das Gesicht des Patienten in der
korrekten Position ist und bewegen dann den Aufnahmekopf erneut.
• Gelangt der Aufnahmekopf an die Bewegungsgrenze in Richtung vorne,
wird "TOO CLOSE" (zu nahe) angezeigt. Entsprechend wird am Ende der
Rückwärtsbewegung "TOO FAR" (zu weit weg) angezeigt. Bewegen Sie
den Aufnahmekopf mit den Vor-/Zurück-Tasten in eine Position, ab
welcher die Ausrichtung möglich ist.
Patient ID Patient ID
OD
(R)
TOO FAR
1
1
Limit der Bewegung nach
hinten
Patient ID
Patient ID
(R)
1
1
TOPCON_TAROU TOPCON_TAROU TOPCON_T OU
OS
OD
(L)
(R)
TOPCON_TAROU
TOPCON_TAROU _T
OS
(L)
TOPCON_TAROU
Patient ID TOPCON_TAROU TOPCON_TAROU
Patient ID
TOO CLOSE
1
1
Limit der Bewegung nach
vorne
OS
(L)
