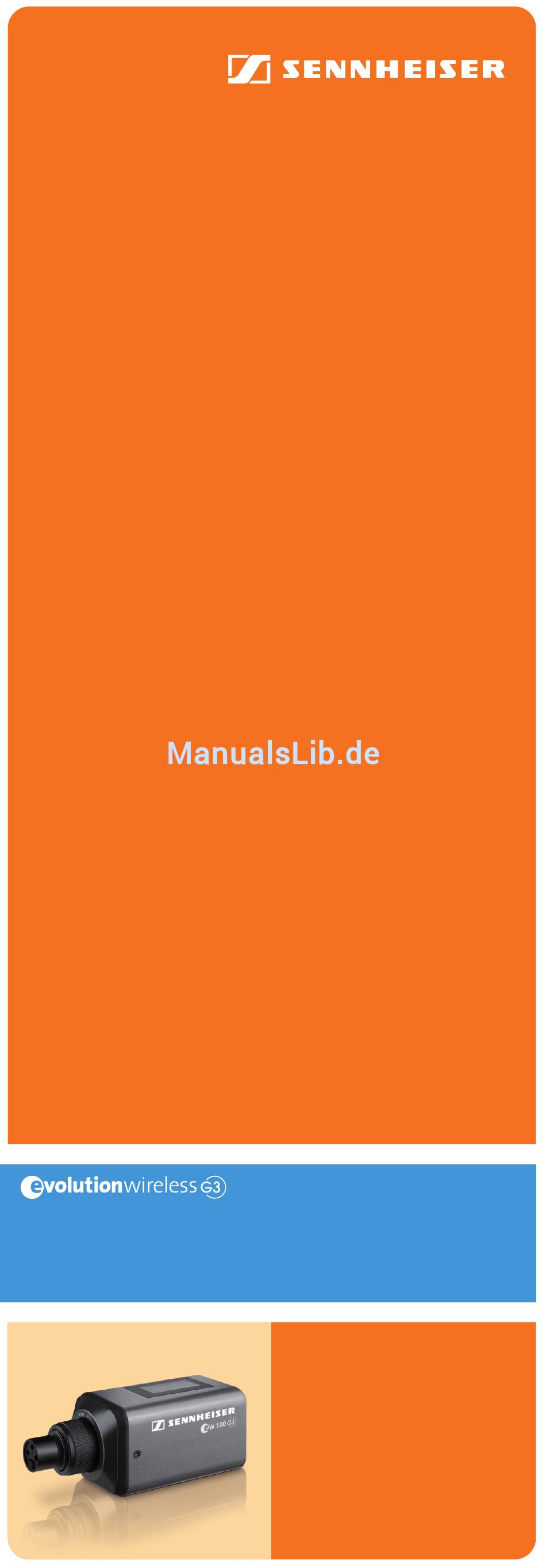

  • Seite 1 SKP 100 Bedienungsanleitung...
  • Seite 2 Tastensymbole / Button icons / Icônes de touches / Simboli dei tasti /Símbolos de las teclas / Toetssymbolen / Símbolos dos botões / Символы кнопок 按键图标 Taste ON/OFF ON/OFF button / Touche ON/OFF ON/OFF Tasto ON/OFF / Tecla ON/OFF / Toets ON/OFF / Кнопка...

  • Seite 3: Inhaltsverzeichnis

    Aufstecksender reinigen und pflegen ............18 Empfehlungen und Tipps ................18 Wenn Störungen auftreten ................19 Zubehör ....................... 20 Technische Daten ....................21 Herstellererklärungen ..................22 Weitergehende Erläuterungen zu den einzelnen Punkten dieser Bedienungsanleitung finden Sie auf der SKP 100 G3- Produktseite unter www.sennheiser.com.

  • Seite 4: Wichtige Sicherheitshinweise

    • Legen Sie das Gerät nicht in die Nähe von Wärmequellen wie Radiatoren, Öfen oder anderen Apparaten (einschließlich Verstärkern), die Wärme erzeugen. • Verwenden Sie nur die von Sennheiser empfohlenen Zusatzgeräte/ Zubehörteile. • Verwenden Sie ausschließlich Ersatzteile, die Sennheiser empfiehlt oder solche Ersatzteile, die dieselben Eigenschaften wie die Originalteile aufweisen.

  • Seite 5: Der Aufstecksender Skp 100 G3

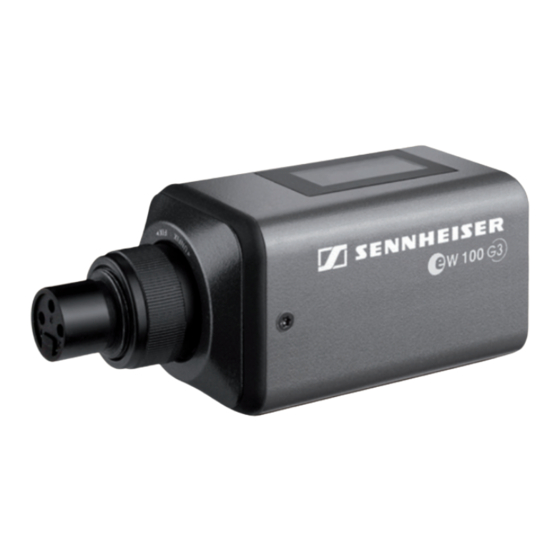

    Der Aufstecksender SKP 100 G3 Der Aufstecksender SKP 100 G3 Dieser Aufstecksender gehört zur Serie evolution wireless Generation 3 (ew G3). Diese Serie besteht aus modernen und technisch ausgereiften Hochfrequenz-Übertragungsanlagen mit hoher Betriebssicherheit sowie einfacher und komfortabler Bedienung. Die jeweiligen Sender und Empfän- ger bieten drahtlose Audioübertragung in Studioqualität.

  • Seite 6: Lieferumfang

    Sie sind nicht veränderbar. Eine Übersicht der Frequenz-Presets finden Sie auf dem Frequenzbeiblatt (Lieferumfang). Aktualisierte Versionen des Frequenzbeiblatts können Sie auf der SKP 100 G3-Produktseite unter www.sennheiser.com herunter- laden. In der Kanalbank „U“ können Sie Sendefrequenzen frei einstellen und abspeichern.

  • Seite 7: Produktübersicht

    Produktübersicht Produktübersicht Übersicht Aufstecksender SKP 100 G3 ³ · » ¿ ´ ² ¶ º ¾ µ ¸ ³ ¶ Mikrofoneingang, XLR-3-Buchse Betriebs- und Batterieanzeige, (female, unsymmetrisch) rote LED: leuchten = · Mechanische Verriegelung blinken = LOW BATTERY der XLR-3-Buchse º...

  • Seite 8: Übersicht Der Anzeigen

    Produktübersicht Übersicht der Anzeigen Nach dem Einschalten zeigt der Aufstecksender die Standardanzeige „Frequenz/Name“. Alternative Darstellungen finden Sie auf Seite 10. Die Hinterleuchtung des Displays wird nach ca. 20 s automatisch reduziert. 533.875 ew100 G3 MUTE Anzeige Bedeutung Audio-Pegel „AF“ Aussteuerung des Aufstecksenders mit Peak-Hold-Funktion.

  • Seite 9: Aufstecksender In Betrieb Nehmen

    Aufstecksender in Betrieb nehmen Aufstecksender in Betrieb nehmen Batterien oder Akkupack einsetzen Sie können den Aufstecksender entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser-Akkupack BA 2015 betreiben. ¸ Schieben Sie die Abdeckung des Batteriefachs in Richtung des ¸...

  • Seite 10: Aufstecksender Bedienen

    Aufstecksender bedienen Aufstecksender bedienen Um eine Funkverbindung herzustellen, gehen Sie wie folgt vor: 1. Schalten Sie den Diversity-Empfänger ein (siehe die Bedienungs- anleitung des Empfängers). 2. Schalten Sie den Aufstecksender ein (siehe unten). Die Verbindung wird aufgebaut, die Anzeige Funksignal-Pegel „RF“ des Diversity-Empfängers reagiert.

  • Seite 11: Tastensperre Vorübergehend Ausschalten

    Aufstecksender bedienen Tastensperre vorübergehend ausschalten Die automatische Tastensperre können Sie im Menü „Auto Lock“ einstellen (siehe Seite 14). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorübergehend ausschalten, um den Aufstecksender zu bedienen: Drücken Sie die Taste ON/OFF. ON/OFF In der Anzeige erscheint „Locked“.

  • Seite 12: Eine Standardanzeige Auswählen

    Aufstecksender bedienen Wählen Sie im Menü „Mute Mode“ die gewünschte Einstellung (siehe Seite 15). Verlassen Sie das Bedienmenü. MUTE ¾ Schieben Sie den Stummschalter nach links in die Stellung MUTE. Der Aufstecksender verhält sich wie in der Tabelle angegeben. Der aktuelle Zustand der Stummschaltung oder des Funksignals wird am Aufstecksender angezeigt: 533.875 ew100 G3...

  • Seite 13: Menü Bedienen

    Menü bedienen Menü bedienen Die Tasten Tasten Funktion der Taste Taste ON/OFF drücken • Aufstecksender ein- und ausschalten • ESC-Funktion: ON/OFF Eingabe abbrechen und zur aktuellen Standardanzeige zurückkehren • Funksignal aktivieren/deaktivieren (Sonderfunktion, siehe Seite 9) Taste drücken • von der aktuellen Standardanzeige ins Bedienmenü...

  • Seite 14: So Arbeiten Sie Mit Dem Bedienmenü

    Menü bedienen So arbeiten Sie mit dem Bedienmenü Sie müssen ggf. die Tastensperre ausschalten, um mit dem Bedienmenü zu arbeiten (siehe Seite 9). In diesem Abschnitt wird am Beispiel des Menüpunkts „Sensitivity“ beschrieben, wie Sie im Bedienmenü Einstellungen vornehmen. Von einer Standardanzeige ins Bedienmenü wechseln Drücken Sie die Taste SET.

  • Seite 15: Einstellungen Im Bedienmenü

    Einstellungen im Bedienmenü Einstellungen im Bedienmenü Nutzen Sie die Möglichkeit, Einstellungen des Bedienmenüs an Ihrem Empfänger vorzunehmen und über die Infrarotschnittstelle auf den Aufstecksender zu übertragen. Informationen dazu sind in der Bedienungsanleitung Ihres Empfängers mit dem Sync-Symbol gekennzeichnet. Hauptmenü „Menu“ Eingangsempfindlichkeit einstellen –...

  • Seite 16: Erweitertes Menü „Advanced Menu

    Einstellungen im Bedienmenü Beachten Sie beim Aufbau von Multikanalanlagen: Nur die voreingestellten Sendefrequenzen innerhalb einer Kanalbank sind untereinander frei von Intermodulationen (siehe Seite 17). Dabei müssen Sie Aufstecksender und Empfänger auf dieselbe Frequenz einstellen. Beachten Sie unbedingt die Hinweise zur Frequenzwahl auf Seite 17. Namen eingeben –...

  • Seite 17: Sendefrequenz Für Den Aktuellen Kanal Einstellen

    Einstellungen im Bedienmenü Sendefrequenz für den aktuellen Kanal einstellen Drücken Sie die Taste )/DOWN ( ), bis der Menüpunkt „Tune“ erscheint. Drücken Sie die Taste SET. Die Frequenzauswahl erscheint. Tu n e Tu n e Advanced Menu Tune .200 MHz 548.200 B.Ch: U.
  • Seite 18 Einstellungen im Bedienmenü Pilotton-Übertragung ein-/ausschalten – „Pilot Tone“ Advanced Menu P i l o t P i l o t Name A c t i v e I n a c t i v e Pilot Tone „Pilot Tone” „Pilot Tone” Eingabe speichern aufrufen einstellen...

  • Seite 19: Aufstecksender Auf Empfänger Abstimmen

    Um eine intermodulationsfreie Übertragung sicher- zustellen, verwenden Sie für alle Funkstrecken dieselbe Kanalbank. Informationen zur automatischen Abstimmung von Aufstecksendern auf Empfänger im Multikanalbetrieb finden Sie in der Bedienungsanleitung Ihres Empfängers. Weitere Informationen zum Multikanalbetrieb finden Sie auf unserer Internetseite zum Produkt unter www.sennheiser.com.

  • Seite 20: Aufstecksender Reinigen Und Pflegen

    Aufstecksender reinigen und pflegen Aufstecksender reinigen und pflegen VORSICHT! Flüssigkeit kann die Elektronik des Aufstecksenders zerstören! Flüssigkeit kann in das Gehäuse des Geräts eindringen und einen Kurzschluss in der Elektronik verursachen. Halten Sie Flüssigkeiten jeglicher Art vom Aufsteck- sender fern. Reinigen Sie den Aufstecksender von Zeit zu Zeit mit einem Tuch.

  • Seite 21: Wenn Störungen Auftreten

    (siehe Seite 13) verzerrt ist zu niedrig/hoch Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Übertragungsanlage Probleme auftreten, die nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungs- vorschlägen beheben lassen.

  • Seite 22: Zubehör

    Zubehör Zubehör Für diesen Aufstecksender erhalten Sie im Fachhandel folgendes Zubehör: Art.-Nr. Bezeichnung 009950 Akkupack BA 2015 009828 Ladegerät L 2015 005232 Tasche POP 1...

  • Seite 23: Technische Daten

    ±24 kHz / ± 48 kHz ≤ ± 15 ppm Frequenzstabilität HF-Ausgangsleistung an 50 Ω typ. 30 mW Pilotton-Squelch abschaltbar Niederfrequenzeigenschaften Kompandersystem Sennheiser NF-Übertragungsbereich 80 bis 18000 Hz Signal/Rauschabstand (1 mV HF/bezogen auf ≥ 110 dBA Spitzenhub) ≤ 0,9 % Klirrfaktor Max. Eingangsspannung...

  • Seite 24: Herstellererklärungen

    Belegung der XLR-3-Buchse XLR-3-Buchse (female), unsymmetrisch (Audio In) Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebestimmungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen •...
  • Seite 25 Sennheiser electronic GmbH & Co. KG Printed in Germany Am Labor 1, 30900 Wedemark, Germany Publ. 01/09 www.sennheiser.com 529675/A01...
