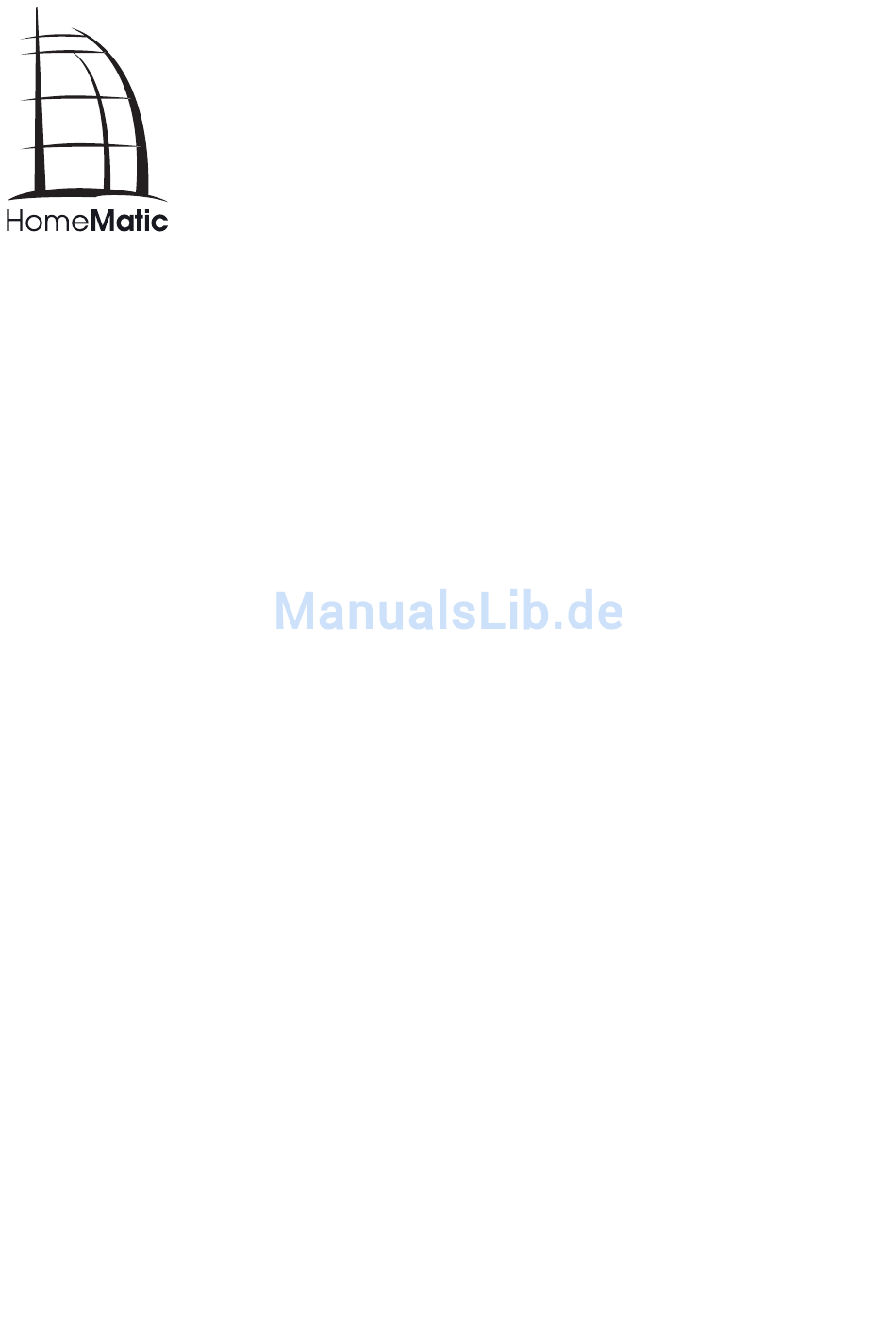

- Seite 1 Installations- und Bedienungsanleitung Funk-Schaltaktor 1-fach mit Leistungsmessung, Aufputzmontage HM-ES-PMSw1-SM...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Artikel HomeMatic Funk-Schaltaktor 1-fach mit Leistungsmessung, Aufputzmontage Bedienungsanleitung 1. Ausgabe Deutsch 10/2015 Dokumentation © 2015 eQ-3 AG, Germany Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedie- nungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden. -
Seite 3: Inhaltsverzeichnis
Funktion und Geräteübersicht ......6 Allgemeine Systeminformation zu HomeMatic ....8 Installation. -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. - Seite 5 Gefahrenhinweise Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/- tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.
-
Seite 6: Funktion Und Geräteübersicht
Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet. Funktion und Geräteübersicht Mit dem HomeMatic Funk-Schaltaktor 1-fach mit Leistungsmessung für Aufputz- montage können Sie angeschlossene Verbraucher ein- bzw. ausschalten und den Energieverbrauch der angeschlossenen Verbraucher messen (bis 3680 Watt (16 A)). - Seite 7 Der Messkanal verfügt über eine Messfunktion und Übertragungsmöglichkeit von Messdaten (z. B. Spannung, Strom, Wirkleistung, Frequenz und Energiever- brauch) an die HomeMatic Zentrale. Die Messwerte können im HomeMatic Sys- tem zyklisch an die HomeMatic Zentrale übertragen werden und lassen sich in der Bedienoberfläche WebUI der CCU2 grafisch anzeigen. Auf dem Gerät wer- den keine Messdaten gespeichert.
-
Seite 8: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bi- direktionalen BidCoS Funkprotokoll. ® Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigu- rierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Kom- ponenten ergeben, entnehmen Sie bitte dem HomeMatic WebUI Handbuch. - Seite 9 Installation Wenden Sie sich an einen Elektroinstallateur! Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich: • Die anzuwendenden „5 Sicherheitsregeln“: - Freischalten; - gegen Wiedereinschalten sichern; - Spannungsfreiheit feststellen; - Erden und Kurzschließen; - benachbarte, unter Spannung stehende Teile abdecken oder abschranken;...
-
Seite 10: Anschlussbelegung
Gehäusedichtung sauber in der Nut liegt und nirgends gequetscht wird. Anschlussbelegung: Anschluss Außenleiter Anschluss Neutralleiter Anschluss Außenleiter (Last) Hinweis zum Anschluss an die CageClamp®S-Klemmen des HM-ES-PMSw1-SM: • Die Klemmleisten werden geöffnet, indem man mit einem kleinen Schrau- bendreher von oben auf den weißen Klemmhebel drückt. Durch anschließen- des „Loslassen” des Klemmhebels wird das Kabel festgeklemmt. -
Seite 11: Inbetriebnahme
Einfache Bedienfunktionen am Gerät Ist das Gerät korrekt angeschlossen, kann es, nach Zuschalten der Netzspan- nung, an eine HomeMatic Zentrale (oder an andere HomeMatic Geräte) ange- lernt werden. Das Gerät verfügt über eine Kanaltaste (C), die über einen kurzen Tastendruck zur Bedienung (ein- bzw. -
Seite 12: Anlernen An Homematic Geräte
Inbetriebnahme Damit der Funk-Schaltaktor mit Leistungsmessung in Ihr HomeMatic System in- tegriert werden und mit anderen HomeMatic Komponenten (z. B. einer HomeMa- tic Funk-Fernbedienung) kommunizieren kann, muss das Gerät zunächst ange- lernt werden. Sie können den Funk-Schaltaktor mit Leistungsmessung an andere HomeMatic Geräte oder an die HomeMatic Zentrale anlernen. -
Seite 13: Anlernen An Eine Homematic Zentrale
Geräten verknüpfen oder • in Zentralenprogrammen nutzen zu können, muss es zunächst an die HomeMatic Zentrale angelernt werden. Das Anlernen neu- er Geräte an die Zentrale erfolgt über die HomeMatic Bedienoberfläche „WebUI“. Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpft werden. - Seite 14 Jedes Gerät kann immer nur an eine Zentrale angelernt werden. Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten und der Zentrale ein. Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor: • Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“...
-
Seite 15: Bedingtes Schalten
• Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im Ab- schnitt „Neu angelernte Geräte konfigurieren“ beschrieben. Neu angelernte Geräte konfigurieren Nachdem Sie Ihr Gerät an die HomeMatic Zentrale angelernt haben, wird es in den „Posteingang“ verschoben. Hier muss Ihr Gerät und die dazugehörigen Kanä- le zunächst konfiguriert werden, damit es für Bedien- und Konfigurationsaufgaben zur Verfügung steht. Vergeben Sie einen Namen und ordnen Sie das Gerät bzw. -
Seite 16: Werkseinstellungen Wiederherstellen
über ein Audio-Signal erfahren, wann dieser fer- tig ist. Dazu können Sie den Funk-Schaltaktor mit Leistungsmessung über die Zen- trale mit einem HomeMatic MP3 Funk-Gong verknüpfen: Sobald der Verbraucher z. B. unter 100 W verbraucht, soll er ausgeschaltet wer- den. -
Seite 17: Fehler- Und Rückmeldungen Der Geräte-Led
Fehler- und Rückmeldungen der Geräte-LED Gehen Sie wie folgt vor: • Halten Sie die Kanaltaste (C) für min- destens vier Sekunden gedrückt, bis die Geräte-LED (A) langsam orange zu blin- ken beginnt. • Lassen Sie die Taste wieder los. > 4 s • Drücken Sie nun die Kanaltaste (C) er- neut für vier Sekunden, bis die Geräte- LED (A) schnell rot zu blinken beginnt. -
Seite 18: Duty Cycle
Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Ge- räte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden HomeMatic Geräte zu 100 % normenkonform entwickelt und produziert. -
Seite 19: Wartung Und Reinigung
Sollte der Test ohne Fehler durchlaufen, sendet der Funk-Schaltaktor ein Funkte- legramm mit seiner Statusinformation aus. Damit bei Spannungswiederkehr (etwa nach Netzspannungsausfall oder Abschaltung) nicht alle HomeMatic Aktoren gleich- zeitig senden, wartet der Funk-Schaltaktor eine zufällige Verzögerungszeit vor dem Senden. In dieser Zeit blinkt die Geräte-LED langsam orange. Ist die Verzögerungs- zeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist. - Seite 20 Allgemeine Hinweise zum Funkbetrieb Weitere Informationen zur gesicherten Übertragung (AES) finden Sie im Home- Matic WebUI Handbuch unter www.homematic.com. Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.homematic.com.
-
Seite 21: Technische Daten, Entsorgungshinweise
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HM-ES-PMSw1-SM Versorgungsspannung: 230 V/50 Hz Stromaufnahme: 16 A max. Leistungsaufnahme Ruhebetrieb: < 0,3 W Schutzart: IP44 Umgebungstemperatur: -20 bis +55 °C Verschmutzungsgrad: Messkategorie: CAT II Funkfrequenz: 868,3 MHz Empfängerkategorie: SRD Category 2 Typ. Funk-Freifeldreichweite: > 100 m Duty Cycle: <... -
Seite 22: Entsorgungshinweis
Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entspre- chend der Richtlinie über Elektro- und Elektronik-Altgeräte über die ört- lichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften bein- haltet. -
Seite 23: Hinweise Zur Konfiguration Über Eine Homematic Zentrale
Hinweise zur Konfiguration über eine HomeMatic Zentrale Hinweise zur Konfiguration über eine HomeMatic Zentrale Ist der Funk-Schaltaktor an eine HomeMatic Zentrale angemeldet, erscheint er in der Geräteliste mit allen zur Verfügung stehenden Kanälen. Hier findet man genau die in folgender Tabelle aufgeführte Übersicht über die einzelnen Kanäle des Funk-Schaltaktors: Nr. Bezeichnung Eigenschaften Schaltkanal/ • Schaltet angeschlossenen Verbraucher Schaltaktor •... -
Seite 24: Schaltkanal
Hinweise zur Konfiguration über eine HomeMatic Zentrale 15.1 Schaltkanal Im oberen Teil finden sich Grundeinstellungen, die festlegen, wann und wie oft nach einem Zustandswechsel Statusmeldungen über den Schaltzustand abzusetzen sind. Diese Parameter sollte man nur in speziellen Anwendungsfällen ändern. Im unteren Teil kann man die Funktion der Kanaltaste bzw. das Schaltverhalten des Funk-Schaltak- tors festlegen. Dabei stehen neben den einfachen Funktionen wie „Ein“, „Aus“... -
Seite 25: Messwertkanal
Hinweise zur Konfiguration über eine HomeMatic Zentrale 15.2 Messwertkanal 1. Mittelwertbildung (1 bis 16 s) Der Energie-Mess-IC des Geräts liefert jede Sekunde die Mess- werte der jeweils vergangenen Sekunde (Mittelwert). Diese Mittel- wertbildung kann hier auf bis zu 16 s erweitert werden. Dabei entsteht ein gleitender Mittelwert, der jede Sekunde aus den vergangenen Messwerten gebildet wird. -
Seite 26: Sensorkanäle
Kleine Werte führen zu häufigen Sendungen, wodurch andere Funk- übertragungen gestört werden können. Bei Erreichen der gesetzlich geregelten Begrenzung der Sendezeit (Duty-Cycle, siehe 9.2) hört der HomeMatic-Funk-Schaltaktor mit Leistungsmessung für 1 h auf zu senden. 3. Mindestpause nach der letzten Sendung (0 bis 16 s) Um die Duty-Cycle-Regelung für Senden bei Abweichung (siehe oben) auch bei kleinen Schwellen einzuhalten, kann hier ein Mindestsende- abstand eingestellt werden. - Seite 27 Hinweise zur Konfiguration über eine HomeMatic Zentrale Grenzwerte Die Schwelle für das Senden von Schaltbefehlen wird durch je einen oberen und unteren Grenzwert mit den 3 Optionen „Schaltbefehl bei Überschreiten/Unterschreiten/Über- bzw. Unterschreiten der ...“ definiert. Auf diese Weise entsteht etwa eine Hysterese, die verhindert, dass es Mehrfachsendungen gibt, wenn sich der Messwert nahe der Schwelle um diese herum bewegt.
- Seite 28 Bevollmächtigter des Herstellers: eQ-3 AG Maiburger Straße 29 26789 Leer, Germany www.eQ-3.de...
