MacroVIEW DM

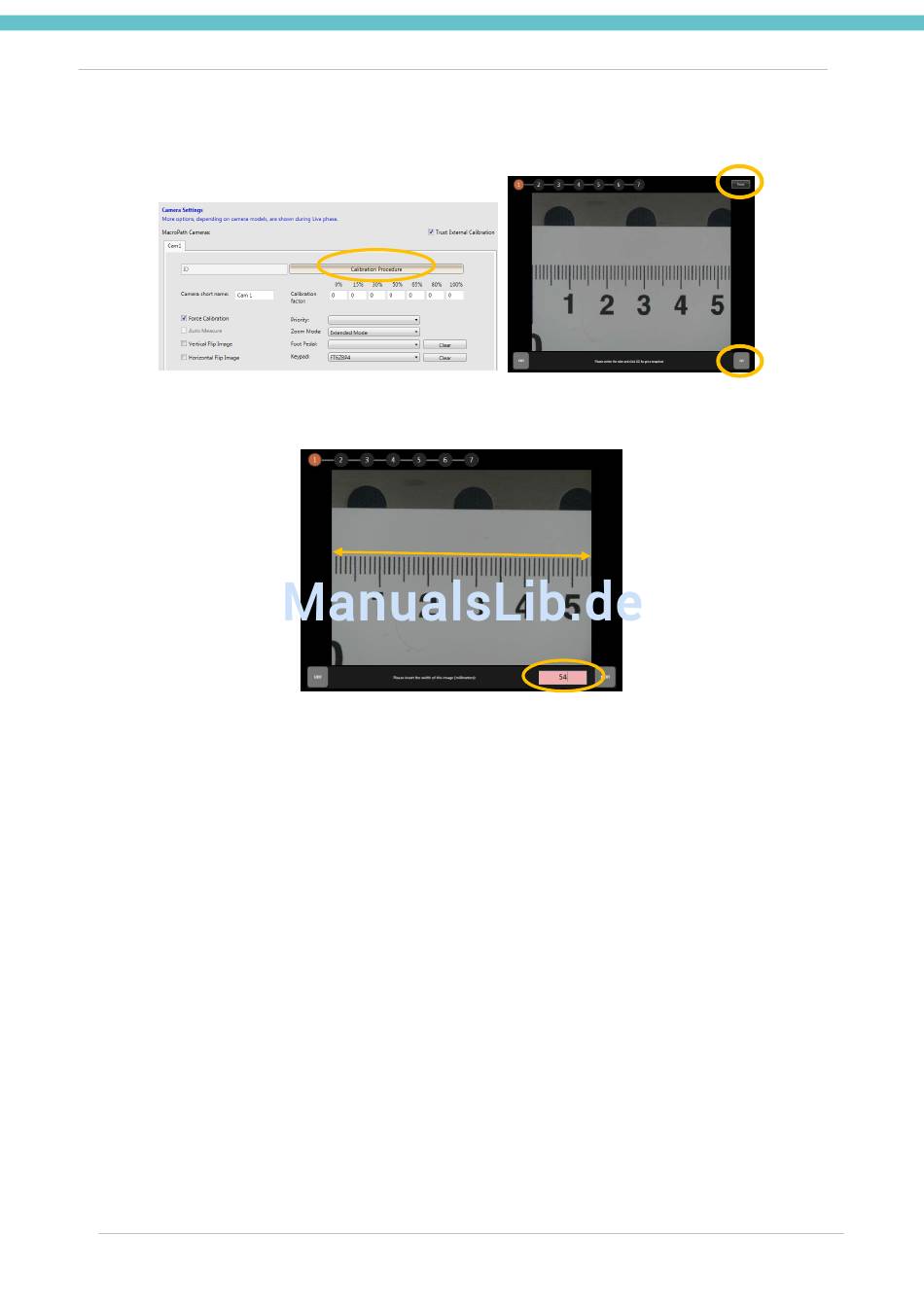

Oben rechts auf Focus drücken, wenn das Bild unscharf ist, dann auf Go drücken, um das erste, für die
Kalibrierung erforderliche Foto zu machen.
Den Abstand (in mm) zwischen den beiden Rändern des Bildes einfügen (siehe Abbildung unten).
Dann NEXT (Weiter) drücken.
Wiederholen Sie diesen Vorgang siebenmal (7 Kalibrierschritte) und befolgen Sie dabei die Software-
Anleitung.
Am Ende die Taste "Save" (Speichern) drücken. Die Kalibrierung ist abgeschlossen.
3.9.7. Einstellungen Third Party
Es können Verbindungssymbole erstellt werden, um eine externe Software abzurufen (bis zu 3 verschiedene
externe Anwendungen, nicht inbegriffen):
Wählen Sie das Feld "External application", wie im Folgenden gezeigt wird. Auf der Abbildung ist ein Abruf-
Beispiel der Anwendung "Notepad" dargestellt. Dazu müssen die Felder unter "External application 1"
ausgefüllt werden:
„Application": das ist der Dateipfad, in diesem Fall „C:\Windows\System32\notepad.exe".
-
„Process": das ist der Name der Applikation, in diesem Fall „Notepad".
-
„Image": stellt das Symbol dar, das beim Öffnen der Applikation angezeigt wird. Es muss eine „.png"-
-
Bilddatei ausgewählt werden.
„Label": in diesem Fall „Notepad" (dieser Name erscheint auf dem erstellten Symbol).
-
MM079-007-DE- Bedienungsanleitung
65
