Elma 805/807 Seite 37
Ω WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG

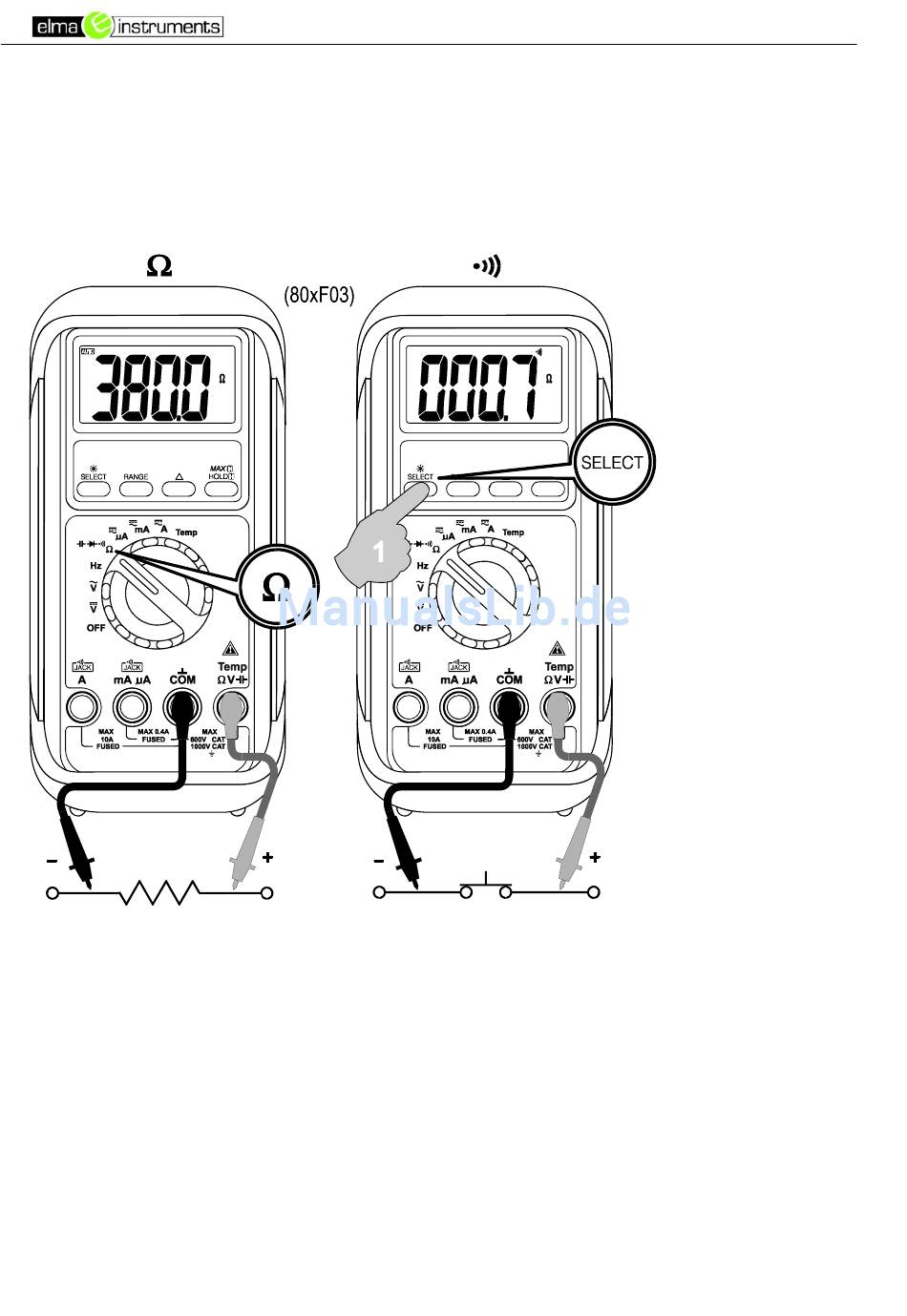

Messleitungen gemäss Abbildung anschliessen. Drehschalter auf Position .
Durch kurzes Betätigen der Taste SELECT wird die Funktion Durchgangsprüfung
aktiviert. Dadurch kann bequem die Durchgangsfunktion von Schaltern getestet
werden. Ein kontinuierlicher Beepton zeigt den vorhandenen Durchgang an.
Achtung
In den Funktionen Widerstandsmessung, Durchgangsprüfung, Diodentest oder
Kapazitätsmessung können Messobjekte unter Spannung zu falschen Ergebnisse
oder gar zu Beschädigungen des Gerätes führen. Zur genauen Messung muss in
zweifelhaften Fällen die zu messende Komponente vom Stromkreis mindestens
einseitig entfernt werden.
