Ergotron StyleView Benutzerhandbuch Seite 5

Option 2 - Befestigung an der linken oder rechten Seite des Laptop-Kopfteils (Forts.)
3

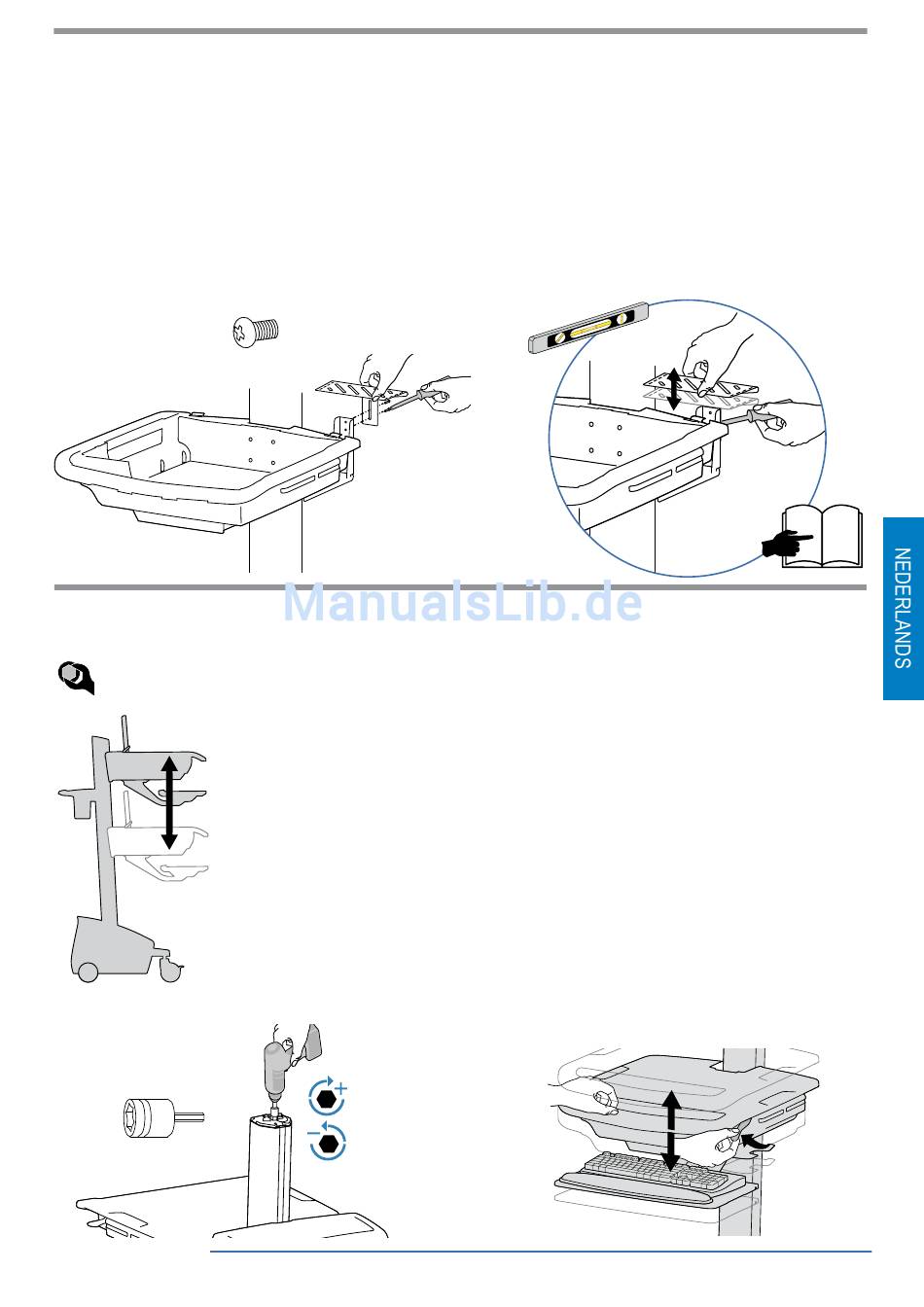

a. Das Scannerregal mit zwei Kreuzschlitzschrauben (M5x12 mm) lose an der Halterung
befestigen.
b. Die Regalhöhe nach Wunsch einstellen; darauf achten, dass das Regal gerade ist und
die Schrauben anziehen. Die Arbeitsfläche schließen und absperren.
c. Die Optionen für die sichere Befestigung des Scanners am Regal sind auf Seite 8
beschrieben.
d. Nach Befestigung des Scanners am Regal mit Schritt 4, Einstellung, fortfahren (siehe
unten).
a
2x
M5 x 12mm
4
Einstellschritt
Höhenverstellung – rauf und runter
b
14mm (9/16")
888-97-319-W-02 rev. E • 03/17
Nach Befestigung des Scanners am Regal ist es wichtig, die
Hubspannung dem zusätzlichen Gewicht anzupassen. Die Hubspannung
durch Auf- und Abwärtsbewegen des Kopfteils testen. Wenn sich das
Kopfteil leicht und ruckfrei bis zum Anschlag bewegen lässt und in der
eingestellten Position verharrt, ohne nach oben abzuwandern oder nach
unten zu sinken, stimmt die Spannung. Andernfalls muss die Spannung
wie folgt justiert werden:
Ändern der Hubspannung:
a. Die Kappe entfernen und die Einstellmutter mit einem
14-mm-Steckschlüsseleinsatz drehen.
b. Die Hubspannung durch Auf- und Abwärtsbewegen des Kopfteils
testen. Nach Einstellung der gewünschten Hubspannung die Kappe
wieder anbringen.
HINWEIS: Für die
Anpassung können
40–60 Umdrehungen
erforderlich sein.
b
c
8
